Руководство по эксплуатации SIPLACE серия X Технические данные автомата ПО - версия SR.70x.xx и выше Издание 01/2011 Подающие модули X 187 60 мкм 00117026-xx 70 мкм 00117027-xx 75 мкм 00117021-xx 80 мкм 00117028-xx 90 мк…
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Подающие модули X ПО-версия SR.70x.xx и выше Издание 01/2011
186
3.9.3.3 Варианты сочетания LDU-X с монтажными головками
3
3.9.3.4 Ограничения
– Ограниченная зона забора для монтажных головок:
SIPLACE X4I: во всех местах установки
SIPLACE X4/X3/X2: в местах установки 1 и 3
– Монтаж LDU-X должен выполняться вручную.
– Допускается установка LDU-X только на дорожках 7 - 26.
– Допускается установка только одного устройства LDU-X на каждую тележку для подачи
компонентов.
– Фиксатор ячеистых магазинов и устройство LDU-X не могут быть установлены на одну
тележку для подачи
компонентов.
– Запрещается устанавливать линейные транспортеры рядом с устройством LDU-X.
– Механизм смены лотков и устройство LDU-X должны быть оснащены порталом только
в одной зоне монтажа.
– Портал может выполнять забор только с одного устройства LDU-X, даже если он спо-
собен выполнять забор с двух мест установки.
3.9.3.5 Погружаемые платы для специальной толщины слоя жидкой среды
ССЫЛКА 3
Учитывайте то, что толщина слоя жидкой среды зависит от применяемой жидкой среды.
Даже если компонент и желаемый уровень высоты жидкой среды совпадают, необходимая
глубина погружения погружаемой платы может отличаться у различных жидких средств.
Монтажные головки
Автомат C&P20 CPP (верхнее
монтажное положение)
CPP (нижнее
монтажное положение)
TH
SIPLACE X4I Да
a
a) Только с устройством LDU-X, у которого состояние функции 02 и выше.
Не применяется Да Не применяется
SIPLACE X4 Да
a
Да Да Да
SIPLACE X3 Да
a
Да Да Да
SIPLACE X2 Да
a
Да Да Да
Глубина погружения погружаемой платы Изделие №
20 мкм 00117022-xx
25 мкм 00117020-xx
30 мкм 00117023-xx
45 мкм 00117043-xx
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Подающие модули X
187
60 мкм 00117026-xx
70 мкм 00117027-xx
75 мкм 00117021-xx
80 мкм 00117028-xx
90 мкм 00117029-xx
100 мкм 00117030-xx
110 мкм 00117038-xx
120 мкм 00117031-xx
130 мкм 00117039-xx
140 мкм 00117044-xx
150 мкм 00117045-xx
160 мкм 00117046-xx
170 мкм 00117054-xx
180 мкм 00117047-xx
190 мкм 00117048-xx
200 мкм 00117049-xx
210 мкм 00117042-xx
220 мкм 00117032-xx
230 мкм 00117033-xx
240 мкм 00117037-xx
250 мкм 00117051-xx
260 мкм 00117052-xx
270 мкм 00117053-xx
280 мкм 00117034-xx
290 мкм 00117055-xx
300 мкм 00117041-xx
310 мкм 00117056-xx
320 мкм 00117035-xx
330 мкм 00117057-xx
340 мкм 00117058-xx
350 мкм 00117059-xx
360 мкм 00117036-xx
370 мкм 00117061-xx
380
мкм 00117062-xx
390 мкм 00117063-xx
400 мкм 00117040-xx
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Подающие модули X ПО-версия SR.70x.xx и выше Издание 01/2011
188
3.9.4 Адаптер подающего модуля серии X
Изделие № 00141305-xx Адаптер подающего модуля серии Х
Изделие № 00141308-xx Адаптерная пластина для Reject Conveyor (транспортера брако-
ванных изделий)
Изделие № 00141310-xx Адаптерная пластина для Label Presenter (устройства подачи
этикеток) SIPLACE
Спектр ленточных подающих модулей пополнился линейным питателем, устройством по-
дачи этикеток и транспортером бракованных изделий. При помощи адаптера линейный пи-
татель S, устройство подачи этикеток и транспортер бракованных
изделий могут быть
переоборудованы для применения на тележках для подачи компонентов серии X. Адаптер
обладает не только механической, но и электрической функциональностью. Он преобразу-
ет сигналы связи S-питателя в сигналы расширенного протокола для устройств серии X. По-
мимо этого, в нем также реализованы дополнительные функции, например, идентификация
подающего модуля.
ССЫЛКА 3
Линейный питатель S, устройство подачи этикеток и транспортер бракованных изделий не
могут быть установлены на тележке для подачи компонентов, если они расположены в
зоне доступа головки SpeedStar (C&P20).
3.9.4.1 Адаптер подающего модуля для серии Х с устройством подачи этикеток
Label Presenter
3

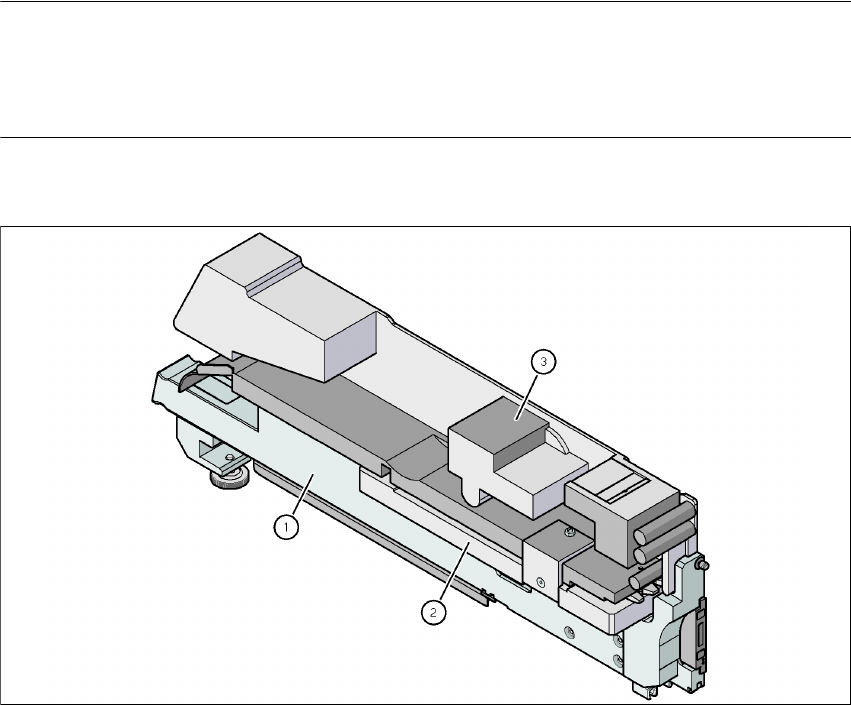

Pис. 3.9 - 14 Адаптер подающего модуля для серии Х с устройством подачи этикеток Label Presenter
(1) Адаптер подающего модуля для серии Х (Изделие № 00141305-xx)
(2) Адаптерная пластина для устройства подачи этикеток Label Presenter SIPLACE (Изде-
лие № 00141310-xx)
(3) Устройство подачи этикеток Label Presenter
