Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Подающие модули X ПО-версия SR.70x.xx и выше Издание 01/2011
188
3.9.4 Адаптер подающего модуля серии X
Изделие № 00141305-xx Адаптер подающего модуля серии Х
Изделие № 00141308-xx Адаптерная пластина для Reject Conveyor (транспортера брако-
ванных изделий)
Изделие № 00141310-xx Адаптерная пластина для Label Presenter (устройства подачи
этикеток) SIPLACE
Спектр ленточных подающих модулей пополнился линейным питателем, устройством по-
дачи этикеток и транспортером бракованных изделий. При помощи адаптера линейный пи-
татель S, устройство подачи этикеток и транспортер бракованных
изделий могут быть
переоборудованы для применения на тележках для подачи компонентов серии X. Адаптер
обладает не только механической, но и электрической функциональностью. Он преобразу-
ет сигналы связи S-питателя в сигналы расширенного протокола для устройств серии X. По-
мимо этого, в нем также реализованы дополнительные функции, например, идентификация
подающего модуля.
ССЫЛКА 3
Линейный питатель S, устройство подачи этикеток и транспортер бракованных изделий не
могут быть установлены на тележке для подачи компонентов, если они расположены в
зоне доступа головки SpeedStar (C&P20).
3.9.4.1 Адаптер подающего модуля для серии Х с устройством подачи этикеток
Label Presenter
3
Pис. 3.9 - 14 Адаптер подающего модуля для серии Х с устройством подачи этикеток Label Presenter
(1) Адаптер подающего модуля для серии Х (Изделие № 00141305-xx)
(2) Адаптерная пластина для устройства подачи этикеток Label Presenter SIPLACE (Изде-
лие № 00141310-xx)
(3) Устройство подачи этикеток Label Presenter
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Подающие модули X
189
3.9.4.2 Адаптер подающего модуля для серии Х с линейным питателем
ССЫЛКА 3
В комплект поставки адаптера подающего модуля серии Х входит также адаптерная плас-
тина:
– при высотах компонентов до 16,5 мм рекомендуется использовать адаптерную
пластину;
– при высотах компонентов от 16,5 мм до 25 мм адаптерную пластину не используют.
3

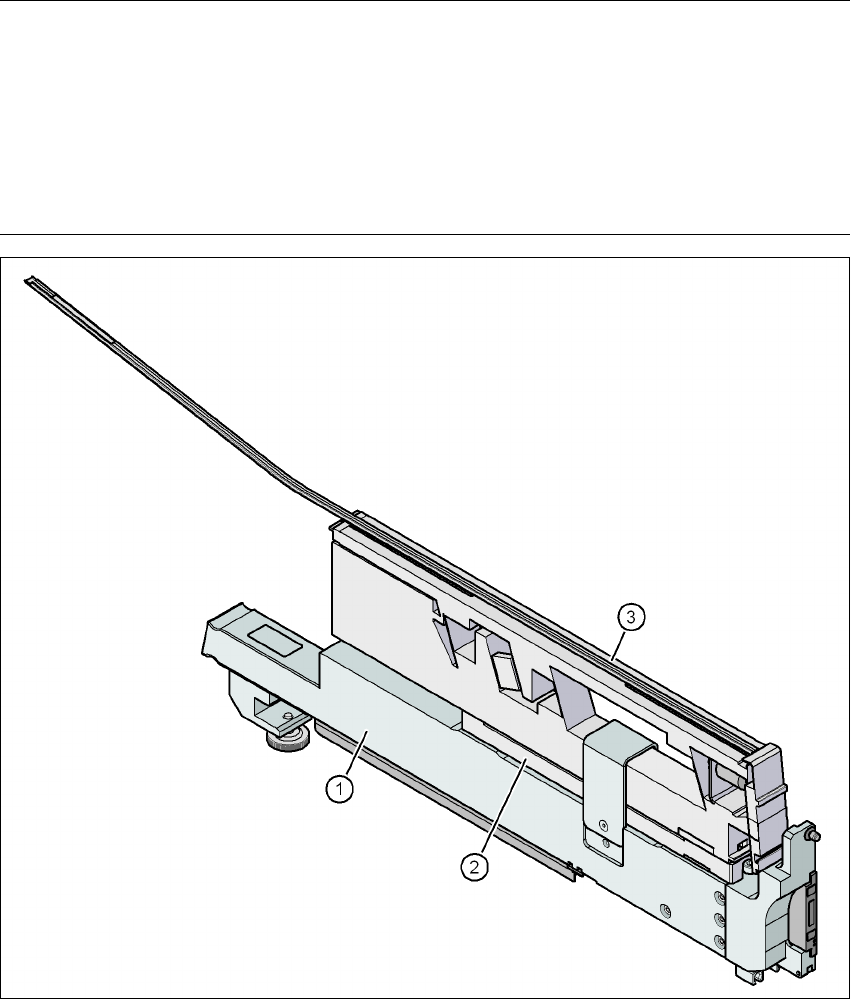

Pис. 3.9 - 15 Адаптер подающего модуля для серии Х с линейным питателем
(1) Адаптер подающего модуля для серии Х (Изделие № 00141305-xx)
(2) Адаптерная пластина 16,5 мм (входит в комплект поставки)
(3) Линейный питатель, тип 3 (изделие № 00142031-xx)
