3.10 Тележка для подачи компонентов серии
SIPLACE X
Изделие № 00119722-xx Тележка для подачи компонентов серии SIPLACE X
К монтажным автоматам SIPLACE X могут быть пристыкованы до четырех тележек для по-
дачи компонентов SIPLACE X. Нумерация мест установки приведена на следующем рисун-
ке.
3

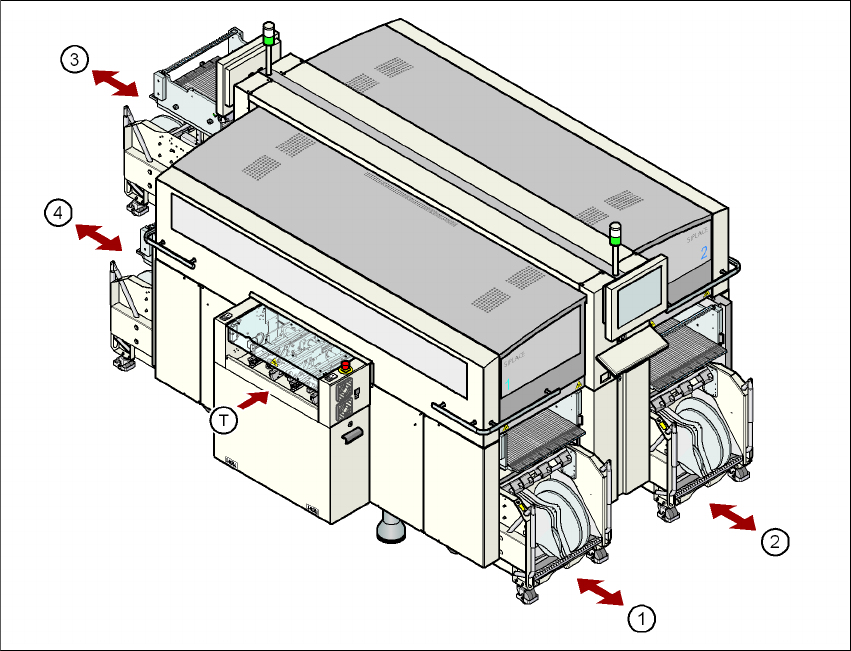

Pис. 3.10 - 1 Места установки тележек для подачи компонентов, SIPLACE серия X
(1) Место установки 1
(2) Место установки 2
(3) Место установки 3
(4) Место установки 4
(T) Направление транспортировки ПП
Тележки для подачи компонентов представляют собой независимые модули, которые могут
снаряжаться подающими модулями снаружи. Для замены тележки подачи компонентов
благодаря этому достаточно лишь короткой остановки процесса производства.
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Тележка для подачи компонентов серии SIPLACE X
197
3
Pис. 3.10 - 2 Тележка для подачи компонентов, серии SIPLACE X, с высотой транспортера ПП 950 мм
3
(1) Отверстия для высот транспортера 900, 930 и 950 мм в направляющих стойках, у транс-
портеров с высотой 830 мм столик компонентов располагается на опорной подушке (2).
(2) Опорная подушка
(3) Столик компонентов
(4) Язычок выключателя для запуска предохранительного выключателя во втягивающем
устройстве тележки для подачи компонентов
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Тележка для подачи компонентов серии SIPLACE X ПО-версия SR.70x.xx и выше Издание 01/2011
198
3.10.1 Устройство
Основными составными компонентами тележки для подачи компонентов являются шасси,
столик компонентов для установки подающих модулей, модуль связи, контейнер для руло-
на ленты и контейнер для отходов ленты.
3
Pис. 3.10 - 3 Тележка для подачи компонентов, SIPLACE серия X, вид спереди и сзади
(1) Шасси
(2) Столик компонентов
(3) Контейнер для ленты
(4) Зазор для списков оснащения
(5) Контейнер для отходов ленты
(6) Рукоятка
(7) Устройство защиты рук от попадания внутрь механизма
ОСТОРОЖНО 3
→Выполняйте указание по безопасности в разделе 5.8.2
, стр. 322, если вы извлекаете
контейнер для отходов ленты из тележки для подачи компонентов.
– Рукоятки должны использоваться только для перемещения тележки подачи компонен-
тов.
→ Используйте вилочный погрузчик, если вы хотите перевезти или снять с поддона теле-
жку для подачи компонентов.
