Руководство по эксплуатации SIPLACE серия X Технические данные автомата ПО - версия SR.70x.xx и выше Издание 01/2011 Тележка дл я подачи ко мпонент ов серии SIPLACE X 203 3 P ис . 3.10 - 7 Столик компонентов , SIPLACE Се…
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Тележка для подачи компонентов серии SIPLACE X ПО-версия SR.70x.xx и выше Издание 01/2011
202
3.10.6 Столик компонентов серии SIPLACE X
Подающие модули устанавливаются вместе со своими направляющими скольжения на
вспомогательное устройство ввода (поз. 1 на рис. 3.10 - 6
). При смещении подающий мо-
дуль со своими направляющими (поз. 12 и 13 на рис. 3.9 - 2
, стр. 173) скользит по направ-
ляющему профилю (поз. 2 на рис. 3.10 - 6
) до линейки крепления упоров (поз. 4 на рис. 3.10
- 6). Центрирующее отверстие (поз. 5 на рис. 3.10 - 6) на линейке крепления упоров захва-
тывает "передний" центрирующий штифт (поз. 4 на рис. 3.9 - 1
, стр. 172) подающего модуля
Х. Одновременно происходит сцепление кнопки блокировки (поз. 1 на рис. 3.10 - 7
, стр. 203)
столика компонентов с замыкающим роликом (поз. 1 на рис. 3.9 - 1
, стр. 172) подающего мо-
дуля. "Задний" центрирующий штифт (поз. 12 на рис. 3.9 - 1
, стр. 172) на верхней стороне
подающего модуля входит в выемку центрирующей планки (поз. 3 на рис. 3.10 - 6
).
3

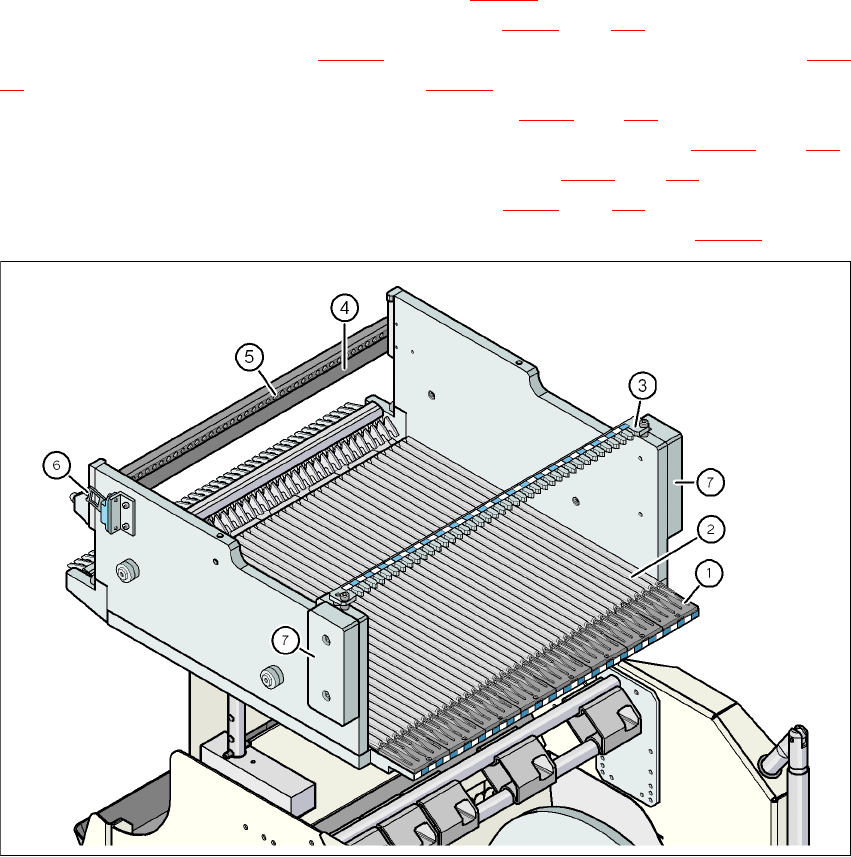

Pис. 3.10 - 6 Столик компонентов, SIPLACE Серия Х, вид сбоку
(1) Вспомогательное устройство ввода
(2) Направляющий профиль (-профиль)
(3) Центрирующая планка для захвата "заднего" центрирующего штифта для подающих
модулей Х
(4) Линейка крепления упоров
(5) Центрирующие отверстия
(6) Язычок выключателя для предохранительного выключателя контура аварийного отклю-
чения
(7) Устройство защиты рук от попадания внутрь механизма
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Тележка для подачи компонентов серии SIPLACE X
203
3

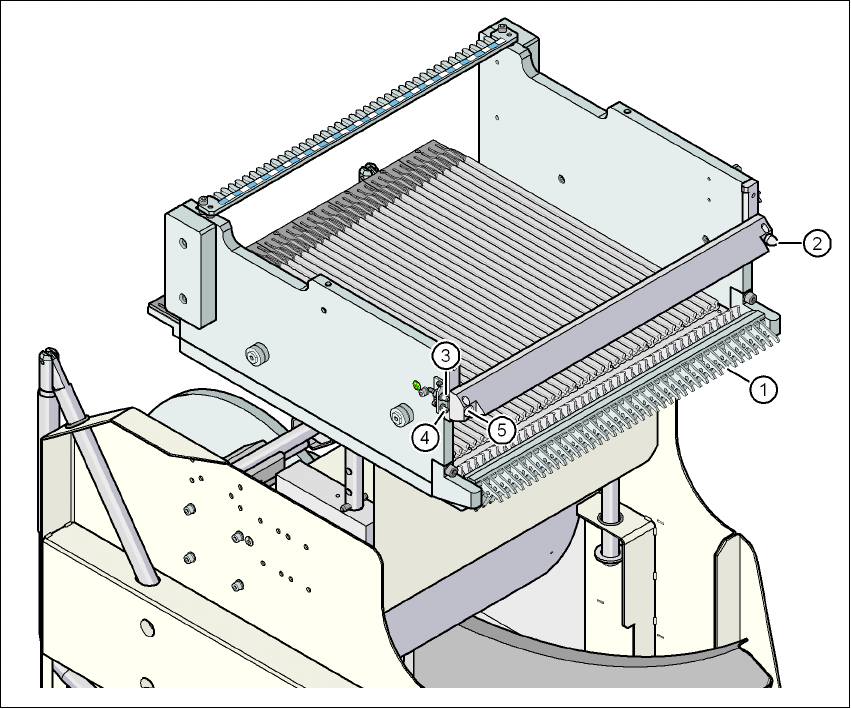

Pис. 3.10 - 7 Столик компонентов, SIPLACE Серия Х, вид спереди
(1) Кнопки блокировки
(2) Центрирующий штифт на столике компонентов
(3) Пневматическая муфта
(4) Заземляющий штифт
(5) Центрирующее отверстие на столике компонентов
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Тележка для подачи компонентов серии SIPLACE X ПО-версия SR.70x.xx и выше Издание 01/2011
204
3.10.7 Фиксатор для дополнительного рулона ленты
3

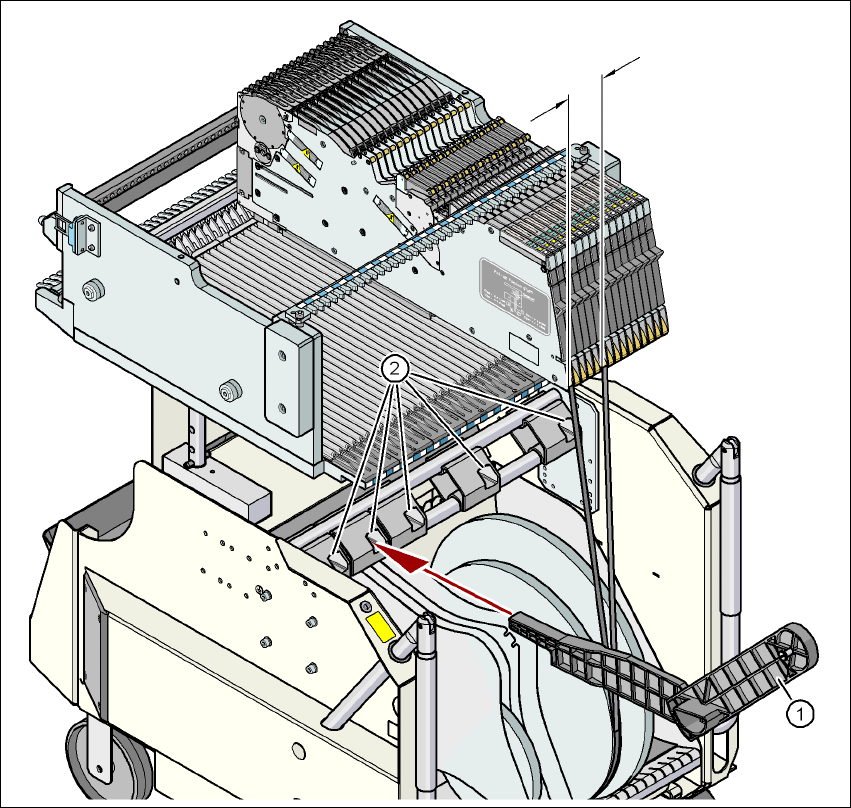

Pис. 3.10 - 8 Фиксатор для дополнительного рулона ленты (Серия Х)
(1) Фиксатор для дополнительного рулона ленты, изделие № 00141217-xx
(2) Зажимное устройство для фиксатора
Подающие модули серии Х могут использовать ленту безо всяких проблем, если попереч-
ное смещение между подающим модулем и рулоном ленты не превышает 60 мм. В случае,
если в результате заданного оснащения невозможно соблюсти максимально допустимое
смещение, мы советуем использовать фиксатор
для дополнительного рулона ленты (поз.
1). Вставьте фиксатор в зажимное устройство (поз. 2) и двигайте его до тех пор, пока не
уменьшится значение максимально допустимого смещения - 60 мм. Тележка для подачи
компонентов имеет, в общей сложности, 5 зажимных устройств. Каждый фиксатор вмещает
до 2 рулонов ленты, что позволяет размещать до десяти 15-дюймовых (381 мм) рулонов на
верхней части контейнера для ленты.
Макс. 60 мм
