4.1.5.3 Места захвата вилами автопогрузчика на автомате
На следующих двух рисунках показаны места установки вил автопогрузчика на автомате
при снятии его с поддона или при его транспортировке без поддона.
ССЫЛКА 4
При перемещении автомата на значительные расстояния всегда транспортируйте его на
поддоне при помощи вилочного погрузчика, чтобы исключить вероятность его поврежде-
ния.
Вилы параллельно направлению транспортировки печатных плат 4
ОПАСНО 4
Перед подниманием автомата обязательно выполняйте требования следующих пунктов,
чтобы исключить вероятность его необратимых повреждений:
– Вилы разрешается разводить только на такую ширину, при которой они будут оставать-
ся между ножками машины (поверхности опоры см. на рис. 4.1 - 3
, страница 215 ). Рас-
стояние между ножками машины составляет 776 мм. Категорически запрещается
увеличивать расстояние между вилами до такой степени, чтобы они поднимали авто-
мат за боковые части рамы. Это приведет к деформации рамы машины.
→Следите за тем, чтобы вилы при поднимании автомата были нагружены равномерно.
Твердая прокладка между вилами и автоматом снижает вероятность
опрокидывания
автомата при его поднимании. Таким образом исключается вероятность односторонней
нагрузки на ножки машины, что может привести к деформации их крепления. Мы реко-
мендуем использовать для наблюдения за процессом поднимания автомата еще одно-
го сотрудника, который должен следить за тем, чтобы при поднимании автомата при
помощи вилочного погрузчика не произошло опрокидывания.
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Транспортировка и конфигурация на момент поставки
215
4

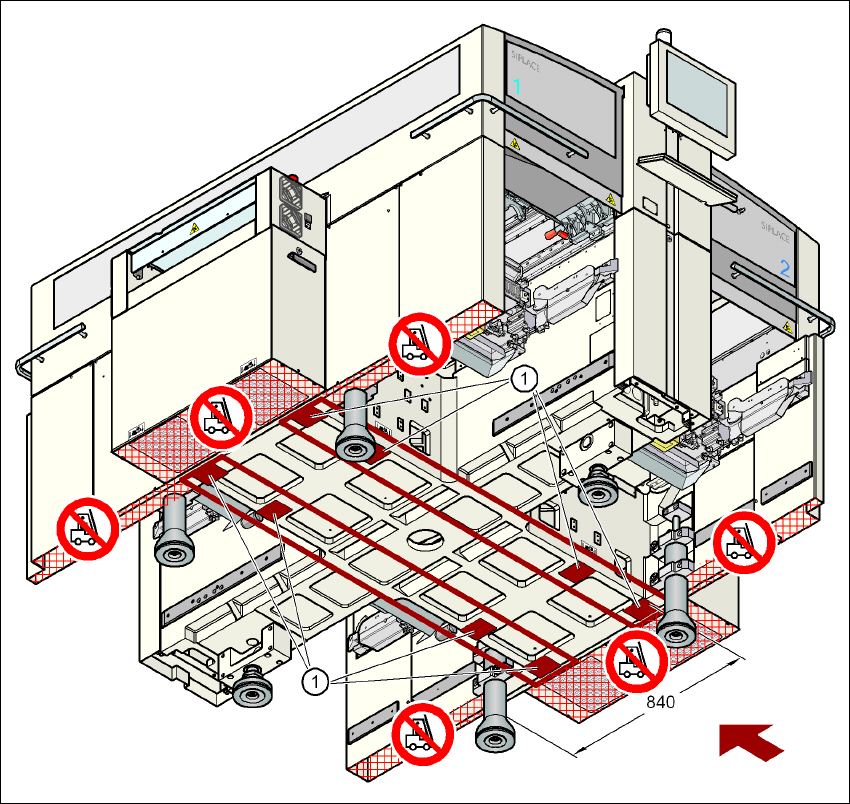

Pис. 4.1 - 3 Опорные поверхности - вилы параллельно к направлению транспортировки печатных плат
(1) Опорные поверхности для вил вилочного погрузчика
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Транспортировка и конфигурация на момент поставки Издание 01/2011
216
Вилы поперек направления транспортировки печатных плат 4
4
Pис. 4.1 - 4 Опорные поверхности - вилы перпендикулярно к направлению транспортировки
печатных плат
(1) Опорные поверхности для вил вилочного погрузчика
ОПАСНО 4
Перед подниманием автомата обязательно выполняйте требования следующих пунктов,
чтобы исключить вероятность его необратимых повреждений:
– Расстояние между вилами погрузчика должно составлять от 800 до 900 мм. Поверхнос-
ти установки вил погрузчика показаны на рис. 4.1 - 4
. Внешнее расстояние между опор-
ными поверхностями составляет 1120 мм. Категорически запрещается увеличивать
расстояние между вилами до такой степени, чтобы они поднимали автомат за боковые
части рамы. Это приведет к деформации рамы машины.
