→ Следите за тем, чтобы вилы при поднимании автомата были нагружены равномерно.
Твердая прокладка между вилами и автоматом снижает вероятность опрокидывания
автомата при его поднимании. Таким образом исключается вероятность односторонней
нагрузки на ножки машины, что может привести к деформации их крепления. Мы реко-
мендуем использовать для наблюдения за процессом поднимания автомата
еще одно-
го сотрудника, который должен следить за тем, чтобы при поднимании автомата при
помощи вилочного погрузчика не произошло опрокидывания.
4.1.5.4 На что необходимо обязательно обращать внимание при
транспортировке
ОПАСНО 4
При транспортировке обязательно убедитесь в том, что все ножки машины оторвались от
поверхности. Если они будут волочиться по поверхности или столкнутся с препятствием,
то может быть повреждено крепление ножек к раме автомата.
4
4
4
4
4.2 Инфраструктура места установки
4.2.1 Рекомендации по характеристикам основания
Основание под автоматом должно быть твердым и ровным, так как динамические силы при
эксплуатации автомата могут вызывать вибрацию на месте установки. Сила вибрации за-
висит от конструкции основания. Как правило, достаточно соблюдения параметров нагрузки
на основание:
– Перекрытия из железобетона, напр., перекрытия в цехах завода
– Фундаментные плиты из железобетона, напр., фундаментные
плиты в цехах завода без
подвальных помещений под ними
– Помещения с двойными полами, если в промежутке между ними расположен непод-
вижный фундамент. В отношении этого промежуточного фундамента действуют те же
самые условия установки. Он может быть выполнен из стальных балок или из бетона.
4.2.1.1 Вес машины и поверхностная нагрузка
Данные по весу машины и поверхностной нагрузке приведены в разделе 3.3.1, на стр. 107.
4

Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Инфраструктура места установки Издание 01/2011
218
4.2.1.2 Предельные значения колебаний
Автомат невосприимчив к колебаниям почвы. Тем не менее необходимо соблюдать приве-
денные ниже предельные значения колебаний.
4
4
4
4
4
4.2.2 Подача сжатого воздуха
4.2.2.1 Проверка системы подачи сжатого воздуха
Проверьте, соответствует ли система подачи сжатого воздуха указанным спецификациям
машины (см. таблицу в разделе 3.2
, стр. 105).
ССЫЛКА: 4
В документации "Конфигурация сети (электросистема и сжатый воздух) заказчика для
установок сборки поверхностных схем", изделие № 00191409-xx, описаны меры по обеспе-
чению нужной спецификации.
→ Запротоколируйте параметры сжатого воздуха на месте установки.
ОПАСНО
Запрещается отсоединять пневматические линии под давлением. Вы можете получить
травму! 4
Параметры Значения
Третичное спектральное значение скорости колебаний 5 - 100 Гц
v < 250 мкм/с
v
max
-значение с временной характеристикой
v
max
< 1,5 мм/с

Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Инфраструктура места установки
219
4.2.2.2 Разъем для подачи сжатого воздуха на автомате
4

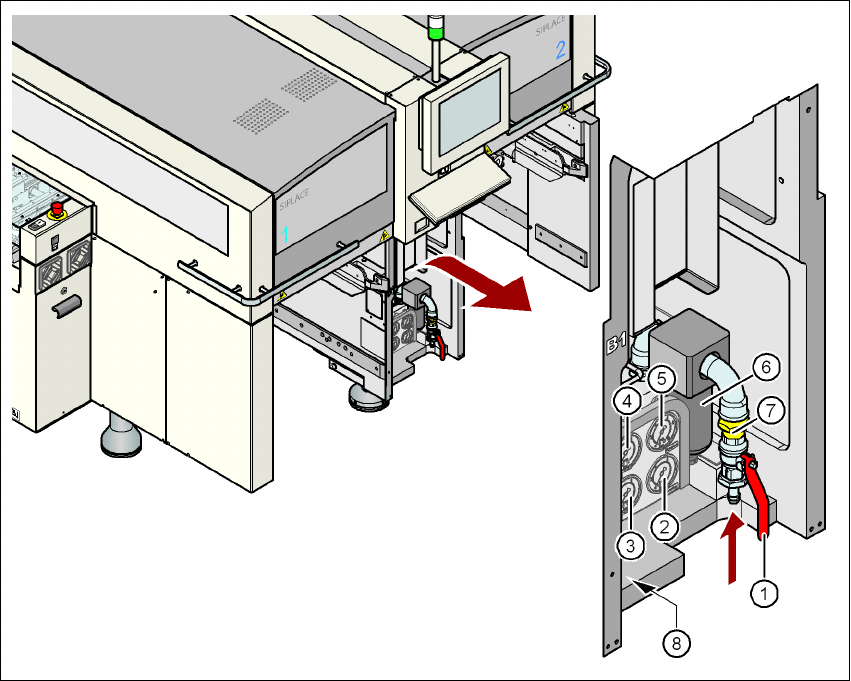

Pис. 4.2 - 1 Подключение магистрали сжатого воздуха
(1) Запорный кран в положении "ВКЛ"
(2) Манометр для питающего давления компонентов машины
Заданное значение: 0,5 ± 0,025 МПа, 5 ± 0,25 бар (диапазон индикации 0 - 0,6 МПа,
0 - 6 бар)
(3) Манометр для сжатого воздуха распределителя портала
Заданное значение: 0,46 ± 0,01 MПа, 4,6± 0,1 бар (диапазон индикации 0 - 0,6 MПа,
0 - 6 бар)
(4) Манометр для питающего давления подающего модуля с подачей россыпью (Bulkcase)
Заданное значение: 0,25 ± 0,05 MПа, 2,5 ± 0,5 бар (диапазон индикации: 0 - 0,6 MПа
,
0 - 6 бар)
(5) Манометр для определ. входного давления
Заданное значение: 0,5 - 1,0 МПа, 5 - 10 бар (диапазон индикации: 0 - 1,0 МПа, 0 - 10 бар)
(6) Фильтр сжатого воздуха
(7) Разъем для присоединения пневмосистемы
(8) Болт с внутренним шестигранником для крепления выдвижного пневматического блока
