Руководство по эксплуатации SIPLACE серия X ПО - версия SR.70x.xx и выше Установка и ввод в эксплуатацию Издание 01/2011 Инфраструктура места установки 223 4.2.3.4 Подсоединение сетевого питающего кабеля 4 P ис . 4.2 - 4…
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Инфраструктура места установки Издание 01/2011
222
ОПАСНО 4
Электрическая проводка к каждому отдельному автомату и к установленному дополни-
тельному оборудованию (напр. МСЛ) должна иметь однозначную маркировку для обеспе-
чения правильного подключения. Действует законодательство страны, в которой
эксплуатируется автомат.
4

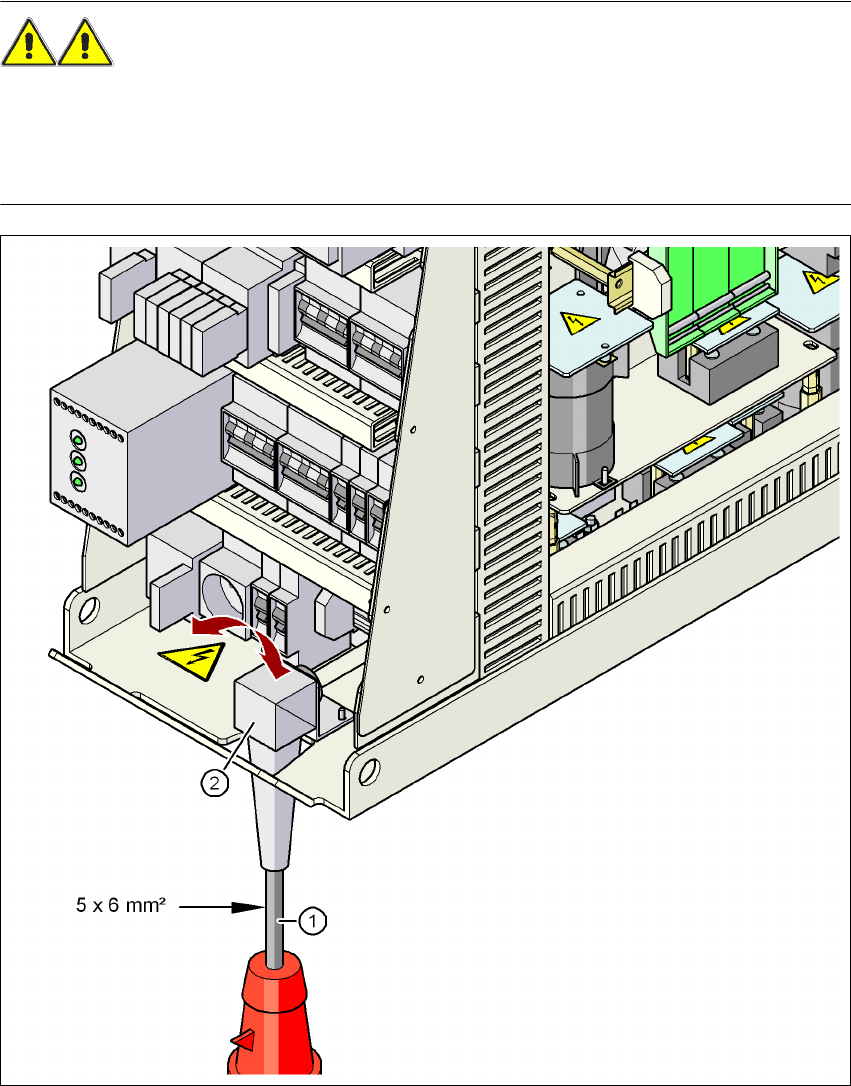

Pис. 4.2 - 3 Сечение сетевого кабеля
(1) Сетевой питающий кабель
(2) Угол для резьбового соединения кабеля
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Инфраструктура места установки
223
4.2.3.4 Подсоединение сетевого питающего кабеля
4

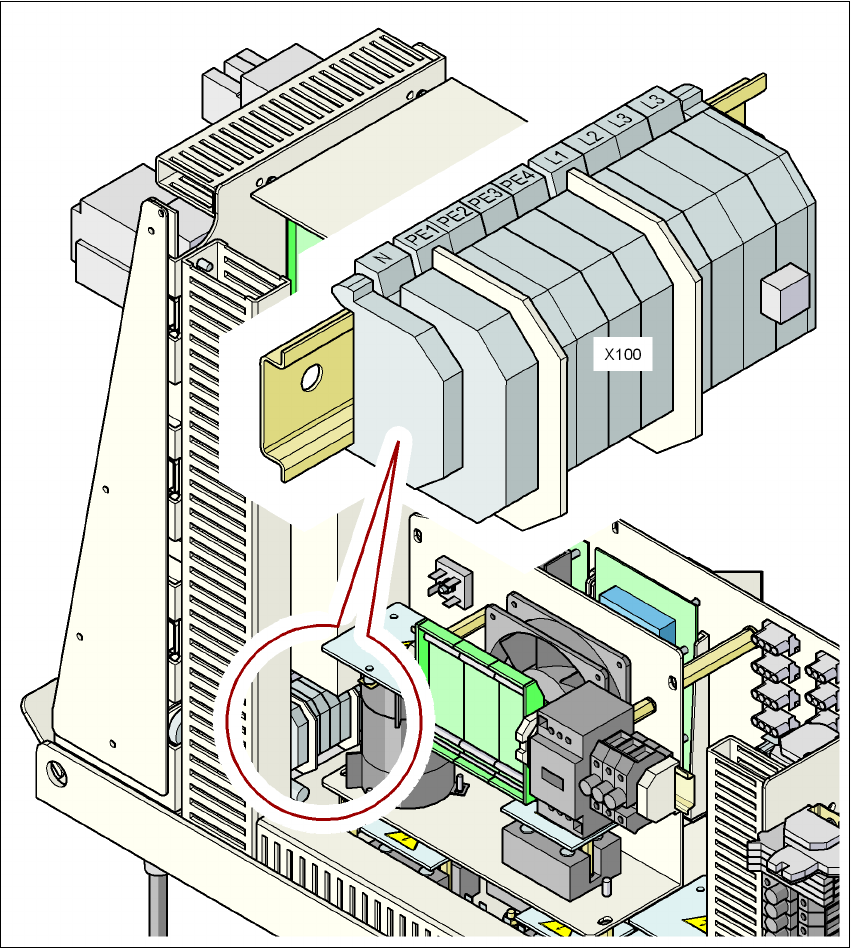

Pис. 4.2 - 4 Клеммная колодка для подсоединения сетевого кабеля
(L1) Фаза трехфазного тока
(L2) Фаза трехфазного тока
(L3) Фаза трехфазного тока
(N) Нулевой провод
(PE) Защитный провод PE1, PE2, PE3, PE4
(X100) Клеммная колодка
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Инфраструктура места установки Издание 01/2011
224
→ Запрессуйте на конце каждой жилы кабельный наконечник.
→ Открутите гайку на угловом резьбовом соединении кабеля (поз. 2 на рис. 4.2 - 3
, стра-
ница 222
).
→Разъедините угловое резьбовое соединение кабеля.
→Проведите сетевой питающий кабель через угловое резьбовое соединение кабеля к
клеммной колодке X100 (см. X100 на рис. 4.2 - 4
, страница 223).
→ Подсоедините кабель к клеммным зажимам, создав достаточно большой радиус сгиба.
Жилы не должны перегибаться.
→ Закройте резьбовое соединение кабеля (поз. 2 на рис. 4.2 - 3
, страница 222) и затяните
от руки гайку.
4.2.3.5 Проверьте соединения на первичной обмотке трехфазного
трансформатора напряжения T1
Первичная обмотка трехфазного трансформатора напряжения T1 должна быть сконфигу-
рирована под соответствующее питающее напряжение.
→Проверьте на клеммной колодке (см. раздел 4.2 - 5
) соединение первичной обмотки
трехфазного трансформатора напряжения под соответствующее питающее напряже-
ние.
4
Pис. 4.2 - 5 Клеммная колодка первичной обмотки трехфазного трансформатора напряжения T1
Положение клеммной колодки -
см. поз. 3 в рис. 4.2 - 6
, стр. 225
