Руководство по эксплуатации SIPLACE серия X ПО - версия SR.70x.xx и выше Установка и ввод в эксплуатацию Издание 01/2011 Инфраструктура места установки 225 ССЫЛКА 4 Эл е к т р о с ет и в Японии (3 x 200 В ~) и США (3 x 2…
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Инфраструктура места установки Издание 01/2011
224
→ Запрессуйте на конце каждой жилы кабельный наконечник.
→ Открутите гайку на угловом резьбовом соединении кабеля (поз. 2 на рис. 4.2 - 3
, стра-
ница 222
).
→Разъедините угловое резьбовое соединение кабеля.
→Проведите сетевой питающий кабель через угловое резьбовое соединение кабеля к
клеммной колодке X100 (см. X100 на рис. 4.2 - 4
, страница 223).
→ Подсоедините кабель к клеммным зажимам, создав достаточно большой радиус сгиба.
Жилы не должны перегибаться.
→ Закройте резьбовое соединение кабеля (поз. 2 на рис. 4.2 - 3
, страница 222) и затяните
от руки гайку.
4.2.3.5 Проверьте соединения на первичной обмотке трехфазного
трансформатора напряжения T1
Первичная обмотка трехфазного трансформатора напряжения T1 должна быть сконфигу-
рирована под соответствующее питающее напряжение.
→Проверьте на клеммной колодке (см. раздел 4.2 - 5
) соединение первичной обмотки
трехфазного трансформатора напряжения под соответствующее питающее напряже-
ние.
4

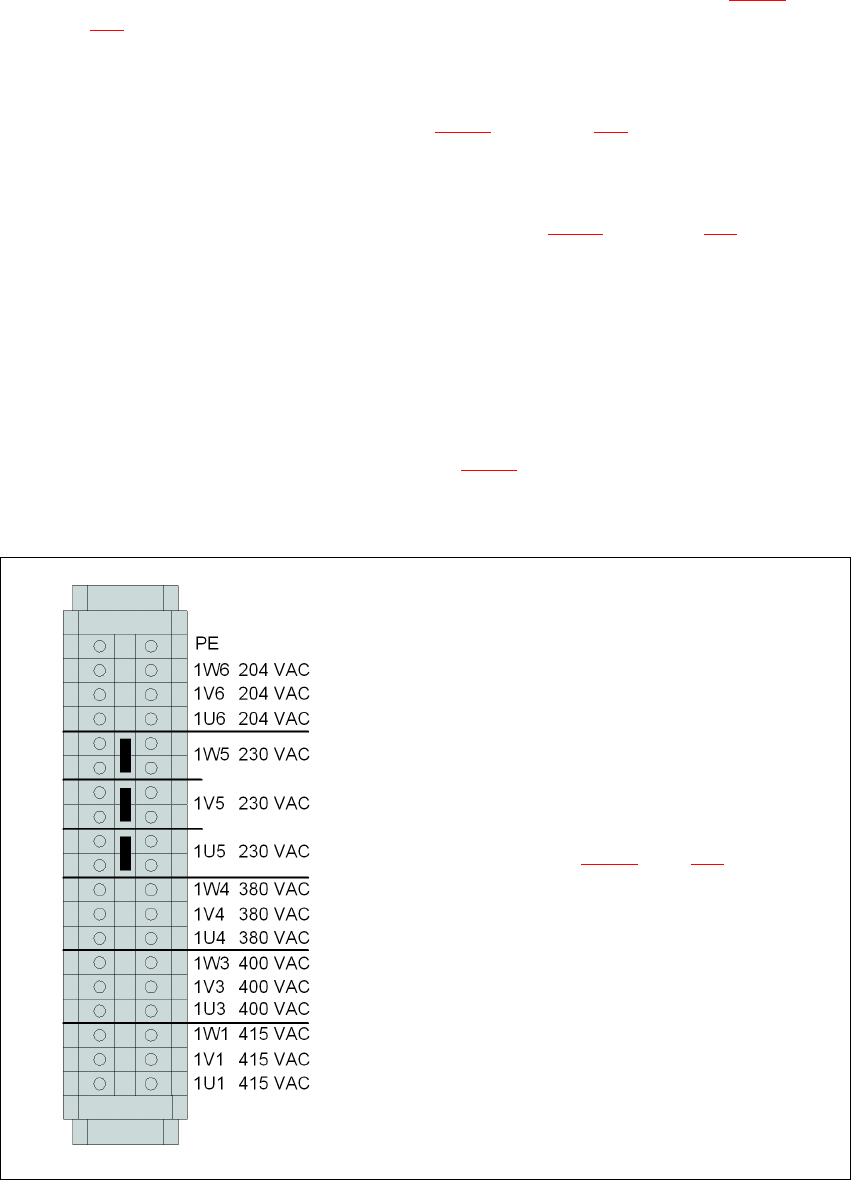

Pис. 4.2 - 5 Клеммная колодка первичной обмотки трехфазного трансформатора напряжения T1
Положение клеммной колодки -
см. поз. 3 в рис. 4.2 - 6
, стр. 225
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Инфраструктура места установки
225
ССЫЛКА 4
Электросети в Японии (3 x 200 В~) и США (3 x 208 В~) соединяются с клеммами на
3 x 204 В~.
4
4
4
Pис. 4.2 - 6 Положение клеммной колодки с первичными соединениями трехфазного
трансформатора напряжения T1
(1) Трехфазный трансформатор напряжения T1
(2) Табличка со схемой присоединения первичной обмотки
(3) Клеммная колодка с первичными соединениями трехфазного трансформатора напря-
жения T1
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Инфраструктура места установки Издание 01/2011
226
4.2.3.6 Проверка перемычек ограничителя пускового тока
В зависимости от питающего напряжения необходимо сконфигурировать ограничитель пус-
кового тока. Это осуществляется при помощи джамперов на печатной плате с целью огра-
ничения пускового тока (поз. 1 на рис. 4.2 - 7
, страница 226).
4

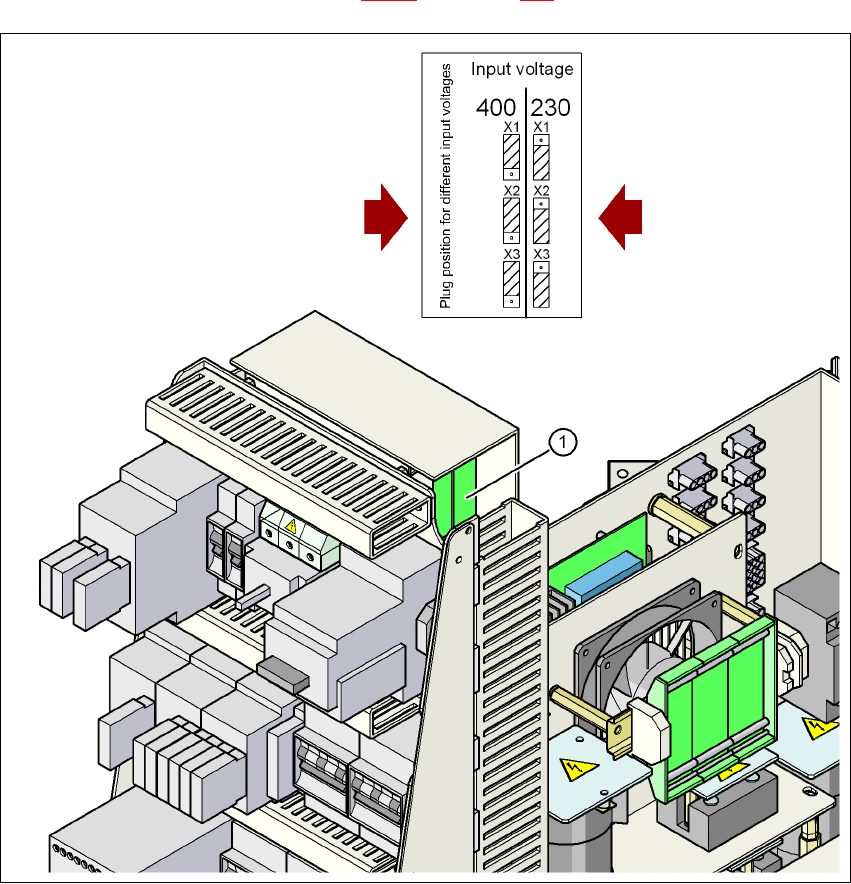

Pис. 4.2 - 7 Положение печатной платы и штекера в системе ограничения пускового тока
4
(1) Печатная плата для системы ограничения пускового тока
X1, X2, X3 Штекеры для конфигурирования ограничения пускового тока на плате
→Проверьте правильность установки перемычки и исправьте его в случае необходимос-
ти.
3 x 380 В~
3 x 400 В~
3 x 415 В~
3 x 200 В~
3 x 208 В~
3 x 230 В~
