Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
232
4.3.4.1 Предварительная установка высоты средних ножек машины
Сначала выполняется предварительная установка высоты средних ножек машины. В зави-
симости от высоты автомата необходимо правильно накрутить проставку с нижней сторо-
ны.
Установка высоты транспортировки печатных плат 830 мм 4
Для установки высоты транспортера ПП на 830 мм проставки не используются.
→ Вкрутите среднюю ножку машины в предусмотренное для этого резьбовое отверстие
как можно глубже (см. пункт 5 на рис. 4.3 - 3
, стр. 231).
Установка высоты транспортировки печатных плат 900 мм 4
Для установки высоты транспортера ПП на 900 мм проставки не используются.
→ Выровняйте ее таким образом, чтобы сторона 90 мм располагалась вертикально и от-
верстие для средней ножки машины смотрело вниз.
4
4
4
4
4
4
4
4
4
4
4
4

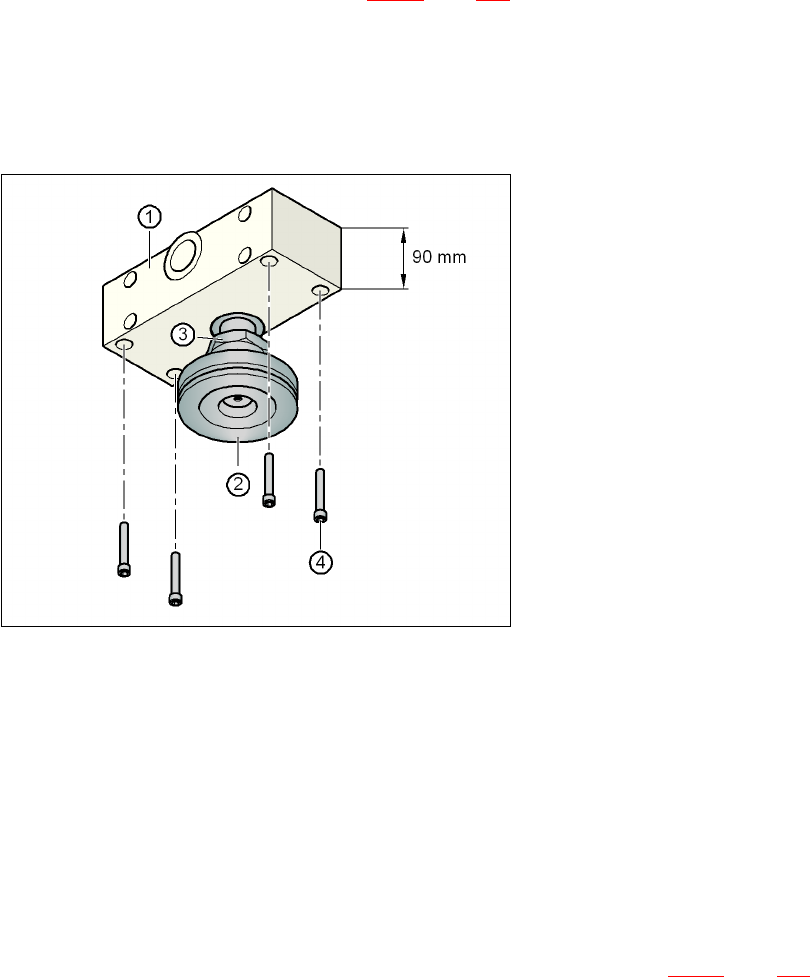

Pис. 4.3 - 4 Выравнивание проставки для установки высоты
транспортера на 900 мм
4
(1) Высота проставки 90 мм
(2) Средняя ножка машины
(3) Контргайка M24
(4) Болт с внутренним шестигранником M12x80, 4 штуки
→ Вкрутите среднюю ножку машины в отверстие на нижней стороне проставки.
→ Выровняйте обе проставки на нижней стороне машине следующим образом:
– Отверстие проставки на стороне выдвижного пневматического блока указывает в
направлении транспортировки печатных плат (см. пункт 4 на рис. 4.3 - 3
, стр. 231).
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Монтаж автомата
233
– Отверстие проставки на стороне подачи электропитания указывает в направлении,
противоположном направлению транспортировки печатных плат (см. пункт 3 на
рис. 4.3 - 3
, стр. 231).
→ Зафиксируйте проставки при помощи четырех болтов с внутренним шестигранником
M12x80 (см. пункт 4 на рис. 4.3 - 4
, страница 232). Используйте для этого насадку под
ключ 10 мм.
Установка высоты транспортировки печатных плат 930 мм и 950 мм 4
Для установки высоты транспортировки печатных плат 930 мм и 950 мм также необходима
проставка.
→ Выровняйте проставку таким образом, чтобы сторона 122,5 мм располагалась верти-
кально и отверстие для средней ножки машины смотрело вниз.
4
Pис. 4.3 - 5 Выравнивание проставки для установки высоты
транспортера на 930 и 950 мм
(1) Высота проставки 122,5 мм
(2) Ножка машины
(3) Контргайка M24
(4) Болт с внутренним шестигранником M12x80, 4 штуки
→Вкрутите среднюю ножку машины в отверстие на нижней стороне проставки.
→ Выровняйте обе проставки следующим образом:
– Отверстие проставки на стороне выдвижного пневматического блока указывает в
направлении транспортировки печатных плат (см. пункт 4 на рис. 4.3 - 3
, стр. 231).
– Отверстие проставки на стороне подачи электропитания указывает в направлении,
противоположном направлению транспортировки печатных плат (см. пункт 3 на
рис. 4.3 - 3
, стр. 231).
122,5 мм
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
234
→Зафиксируйте проставки при помощи четырех болтов с внутренним шестигранником
M12x80 (см. пункт 4 на рис. 4.3 - 5
, страница 233). Используйте для этого насадку под
ключ 10 мм.
4.3.4.2 Предварительная установка высоты внешних ножек машины
4
Pис. 4.3 - 6 Предварительная установка высоты внешних ножек машины
(1) Ножка машины - 2 конструкции
(2) Болт с внутренним шестигранником, M24x90
(3) Установочный винт M24x2x120
ОПАСНО 4
При ослаблении винтов с внутренними шестигранниками во избежание травмирования
ваши руки и ноги должны быть убраны из-под ножек машины. Ножка машины весит
ок. 20 кг.
