– Отверстие проставки на стороне подачи электропитания указывает в направлении,
противоположном направлению транспортировки печатных плат (см. пункт 3 на
рис. 4.3 - 3
, стр. 231).
→ Зафиксируйте проставки при помощи четырех болтов с внутренним шестигранником
M12x80 (см. пункт 4 на рис. 4.3 - 4
, страница 232). Используйте для этого насадку под
ключ 10 мм.
Установка высоты транспортировки печатных плат 930 мм и 950 мм 4
Для установки высоты транспортировки печатных плат 930 мм и 950 мм также необходима
проставка.
→ Выровняйте проставку таким образом, чтобы сторона 122,5 мм располагалась верти-
кально и отверстие для средней ножки машины смотрело вниз.
4

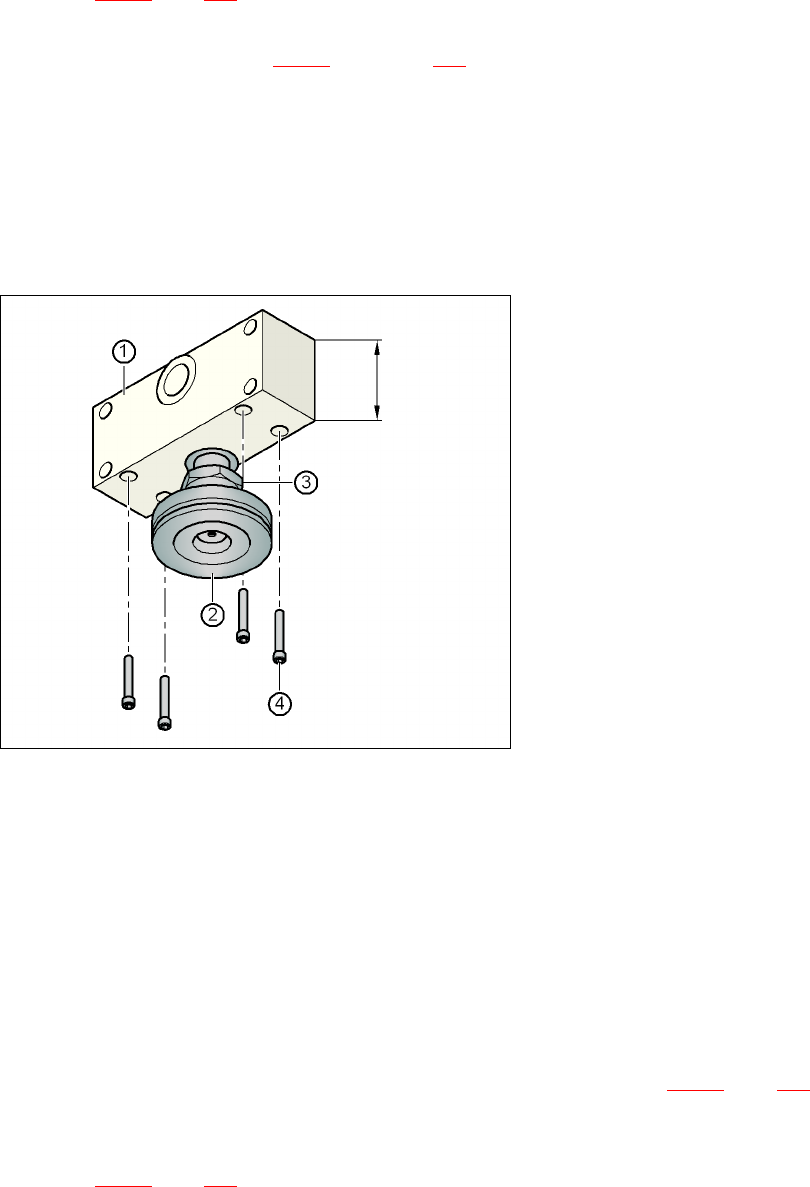

Pис. 4.3 - 5 Выравнивание проставки для установки высоты
транспортера на 930 и 950 мм
(1) Высота проставки 122,5 мм
(2) Ножка машины
(3) Контргайка M24
(4) Болт с внутренним шестигранником M12x80, 4 штуки
→Вкрутите среднюю ножку машины в отверстие на нижней стороне проставки.
→ Выровняйте обе проставки следующим образом:
– Отверстие проставки на стороне выдвижного пневматического блока указывает в
направлении транспортировки печатных плат (см. пункт 4 на рис. 4.3 - 3
, стр. 231).
– Отверстие проставки на стороне подачи электропитания указывает в направлении,
противоположном направлению транспортировки печатных плат (см. пункт 3 на
рис. 4.3 - 3
, стр. 231).
122,5 мм
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
234
→Зафиксируйте проставки при помощи четырех болтов с внутренним шестигранником
M12x80 (см. пункт 4 на рис. 4.3 - 5
, страница 233). Используйте для этого насадку под
ключ 10 мм.
4.3.4.2 Предварительная установка высоты внешних ножек машины
4

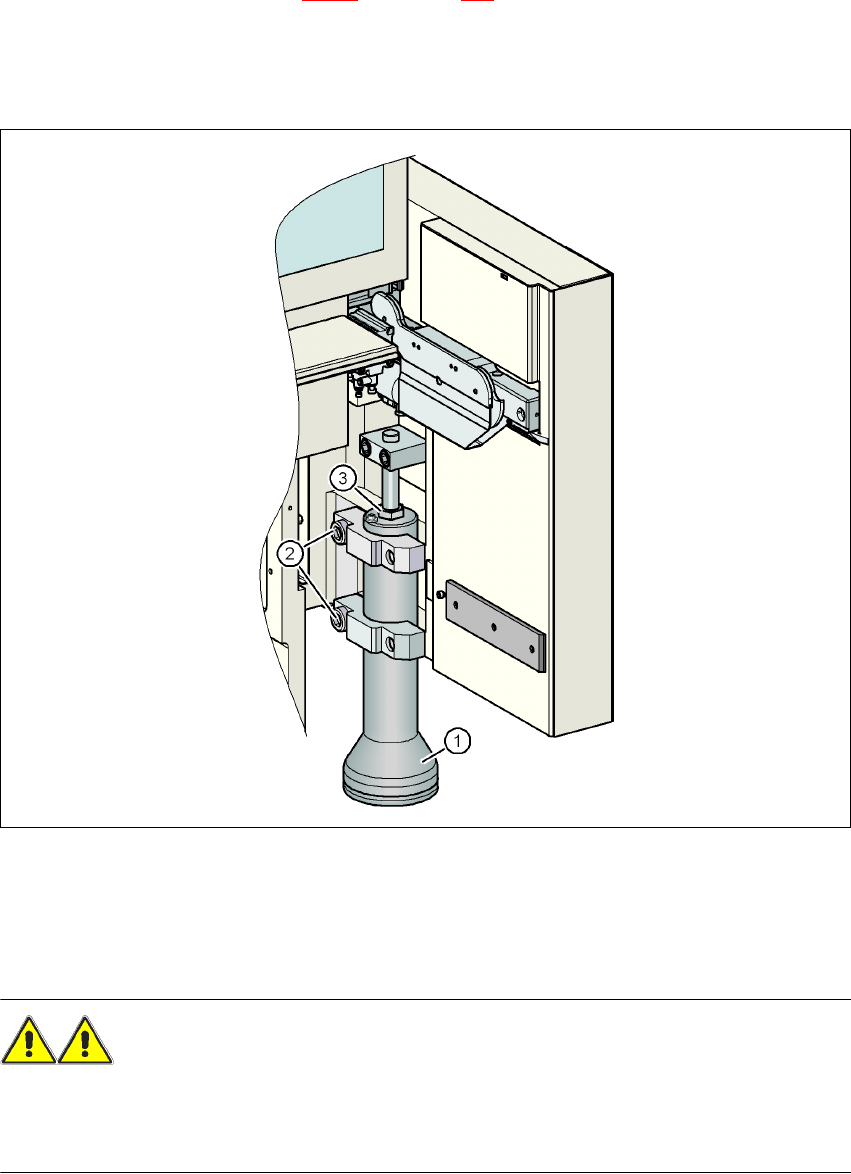

Pис. 4.3 - 6 Предварительная установка высоты внешних ножек машины
(1) Ножка машины - 2 конструкции
(2) Болт с внутренним шестигранником, M24x90
(3) Установочный винт M24x2x120
ОПАСНО 4
При ослаблении винтов с внутренними шестигранниками во избежание травмирования
ваши руки и ноги должны быть убраны из-под ножек машины. Ножка машины весит
ок. 20 кг.
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Монтаж автомата
235
→Осторожно ослабьте оба болта с внутренним шестигранником M24x90 (поз. 2 на рис.
4.3 - 6
, страница 234) при помощи насадки (ключ на 19 мм) и дайте внешней ножке ма-
шины (поз. 1 на рис. 4.3 - 6
, страница 234) медленно опуститься вниз до упора.
→ Установите соответствующую ножку машины для требуемой высоты транспортера ПП.
Существуют две конструкции внешних ножек машины: 4
– внешняя ножка машины для высоты транспортера ПП 830 мм, длина 369 мм,
изделие № 03041008-01 (поз. 1 на рис. 4.3 - 3
, стр. 231)
– внешняя ножка машины для высоты транспортера 900, 930 и 950 мм,
длина 439 мм, изделие № 03000890-02 (поз. 2 на рис. 4.3 - 3
, стр. 231)
→Выполните предварительную настройку для каждой из внешних ножек машины.
Расстояние между нижней поверхностью ножки машины и нижним краем рамы машины
должно составлять:
→Выполните точную настройку при помощи установочного винта M24x2x120 поз. 3 на
рис. 4.3 - 6
, стр. 234) и гаечного рожкового ключа SW 36 таким образом, чтобы рассто-
яния из вышеприведенной таблицы достигали соответствующей высоты транспортера.
→ Теперь осторожно опускайте автомат при помощи вилочного погрузчика до тех пор, по-
ка ножки машины не будут равномерно стоять на полу. Второй человек на всякий слу-
чай должен контролировать стабильность положения автомата во время
опускания. В
случае необходимости следует еще немного ослабить крепление внешних ножек ма-
шины.
→Осторожно опускайте автомат далее, пока внешние ножки машины не коснутся устано-
вочных винтов M24x2x120 (поз. 3 на рис. 4.3 - 6
, стр. 234) для точной настройки по вы-
соте.
→ Следите за тем, чтобы средние ножки машины (см. пункт 2 на рис. 4.3 - 3
, стр. 231) не
касались поверхности пола. В случае необходимости еще немного вкрутите средние
ножки машины в автомат или в проставку.
ССЫЛКА 4
Описание окончательной точной настройки автомата находится в разделе 4.3.18
, стр.
279.
Высота транспортера
печатных плат
Расстояние от нижней стороны опорных ножек до
нижнего края рамы машины
830 мм 120 мм
900 мм 190 мм
930 мм 220 мм
950 мм 240 мм
