Руководство по эксплуатации SIPLACE серия X Установка и ввод в эксплуатацию ПО - версия SR.70x.xx и выш е Монтаж автомата Издание 01/2011 238 →С н и м и т е каб е ль ны е крышки ( поз . 3 и 5 на рис . 4.3 - 7 , страница …
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Монтаж автомата
237
4.3.6 Установка выводного транспортера
4.3.6.1 Инструменты
– Шестигранный штифтовой гаечный ключ, DIN 911, набор
– Отвертка для винтов с крестовым шлицем, размер 1
4.3.6.2 Монтаж
4

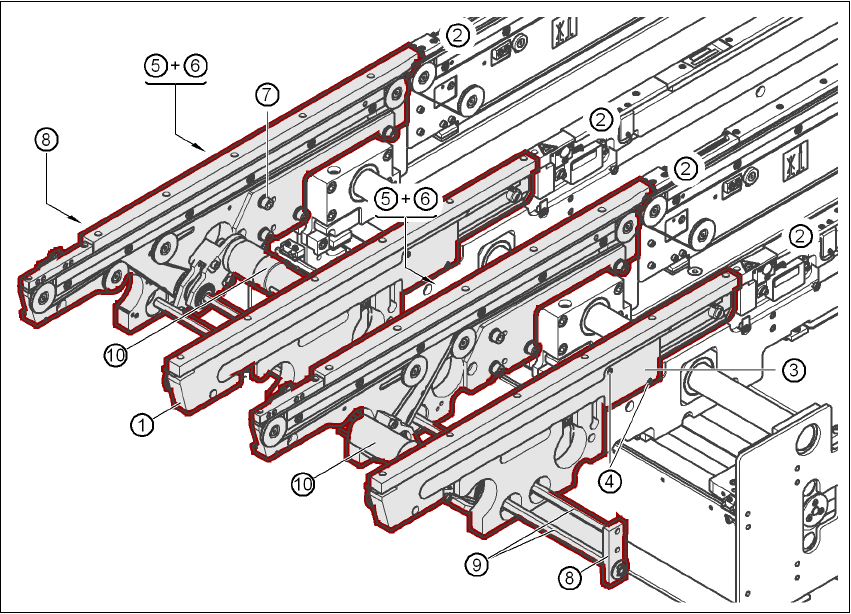

Pис. 4.3 - 7 Выводной транспортер - двойной транспортер
(1) Стенка, выводной транспортер
(2) Стенка, технологический транспортер 2
(3) Оболочка кабеля 20 x 200
(4) Винт с потайной головкой, ISO 7046, M3x6, 2 штуки на крышку кабеля
(5) Крышка кабеля 20 x 310
(6) Цилиндрический винт DIN 912, M3x5, 1 штука на крышку кабеля
(7) Цилиндрический винт DIN 912, M6x16 и шайба, 4 штуки на стенку
(8) Направляющая шестигранного вала
(9) Шестигранный вал (одиночный транспортер: один, двойной транспортер: два)
(10) Приводной узел
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
238
→Снимите кабельные крышки (поз. 3 и 5 на рис. 4.3 - 7, страница 237) со стенок (поз. 1
на рис. 4.3 - 7
, страница 237) выводного транспортера.
→ Осторожно установите стенку (поз. 1 на рис. 4.3 - 7
, страница 237) на стенку технологи-
ческого транспортера (поз. 2 на рис. 4.3 - 7
, страница 237).
ОСТОРОЖНО 4
Следите за тем, чтобы не срезать кабель светового затвора или приводного двигателя.
→Зафиксируйте каждую стенку при помощи четырех цилиндрических винтов M6x16 и
шайб (поз. 7 на рис. 4.3 - 7
, страница 237).
→Соедините электрические кабели световых затворов и приводных двигателей.
→ Закрепите крышки кабелей (поз. 3 и 5 на рис. 4.3 - 7
, страница 237).
→Введите шестигранный вал (поз. 9 на рис. 4.3 - 7
, страница 237) в приводной узел
(поз. 10 на рис. 4.3 - 7
, страница 237).
→Следите за тем, чтобы направляющая шестигранного вала (поз. 8 на рис. 4.3 - 7
, стра-
ница 237
) всегда смотрела на ту стенку транспортера, на которой закреплен приводной
узел (поз. 10 на рис. 4.3 - 7
, страница 237).
4.3.7 Установка монтажного блока на стороне вывода ПП
4.3.7.1 Инструменты
– Шестигранный штифтовой гаечный ключ, DIN 911, набор
– Ключ от машины
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Монтаж автомата
239
4.3.7.2 Монтаж
4
Pис. 4.3 - 8 Установка монтажного блока на стороне вывода ПП
(1) Монтажный блок
(2) Двери
(3) Цилиндрический винт DIN 912, M6x16 и шайба
(4) Заземляющее присоединение
(5) Крышка транспортера
(6) Боковая панель, демонтирована
(7) Вставная рейка
(8) Выдвижной блок оси, порталы 1 и 3 (X2), выдвижной блок оси, портал 3 (X3) или вы-
движной блок оси, порталы 2 и 4 (X4)
