Руководство по эксплуатации SIPLACE серия X ПО - версия SR.70x.xx и выше Установка и ввод в эксплуатацию Издание 01/2011 Монтаж автомата 243 4.3.7.7 Ус т а н о в к а " нижней " защи т ной панели Авт ома ты пост…
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
242
4.3.7.5 Монтаж заземляющего кабеля для дверей
→ Закрепите оба заземляющих кабеля для дверей (поз. 4 на рис. 4.3 - 8, страница 239) на
раме машины следующим образом:
4

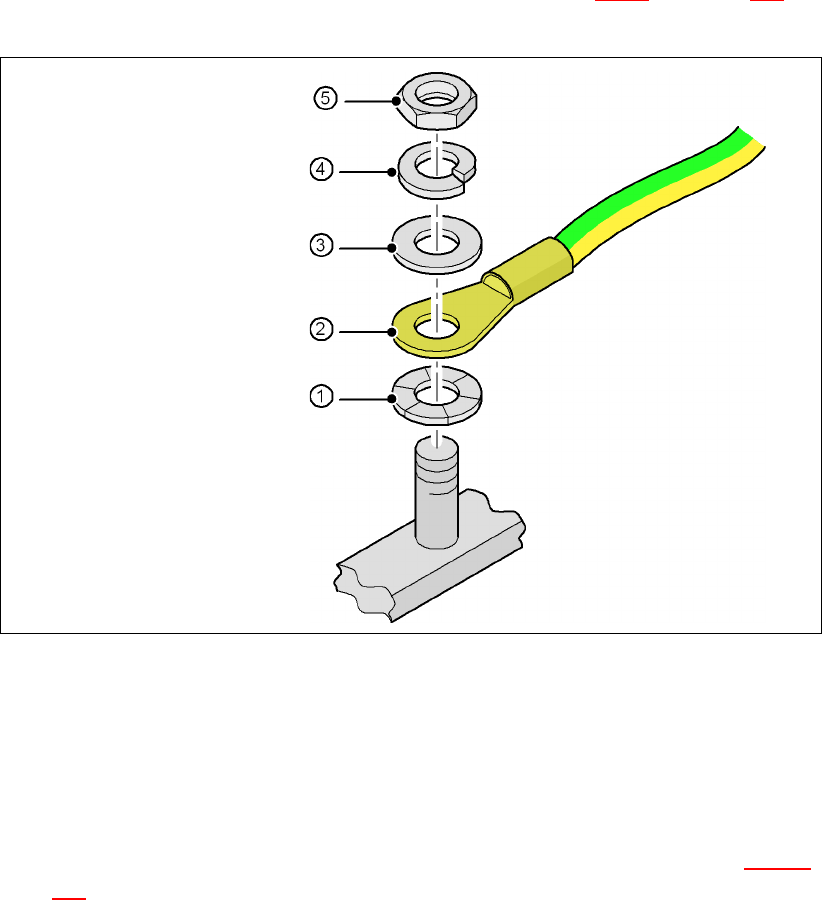

Pис. 4.3 - 9 Монтаж заземляющего кабеля
4
4
4
4
4
4.3.7.6 Проверка и регулировка выключателя защитного кожуха
→Проверьте функционирование выключателей защитного кожуха (поз. 2 на рис. 4.3 - 17,
стр. 258
).
→При необходимости отрегулируйте выключатели защитных кожухов (см. Руководство
по техобслуживанию).
Шестигранная гайка M5
Пружинная шайба M5,
DIN 7980
Шайба M5, DIN 125
Кабельный наконечник,
кольцевой
Контактная шайба
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Монтаж автомата
243
4.3.7.7 Установка "нижней" защитной панели
Автоматы поставляются только с одной "нижней" защитной панель. Если автоматы устанав-
ливаются в технологическую линию, то защитная панель между соседними выводными и
подающими транспортерами не нужна.
ОПАСНО 4
Устанавливайте на стороне подачи первого автомата и на стороне вывода последнего
автомата в одной технологической линии "нижнюю" защитную панель (изделие №
03045426/xx) при помощи четырех винтов с внутренним шестигранником M4x12. Благода-
ря этому исключается возможность несанкционированного доступа персонала вовнутрь
автомата.
4

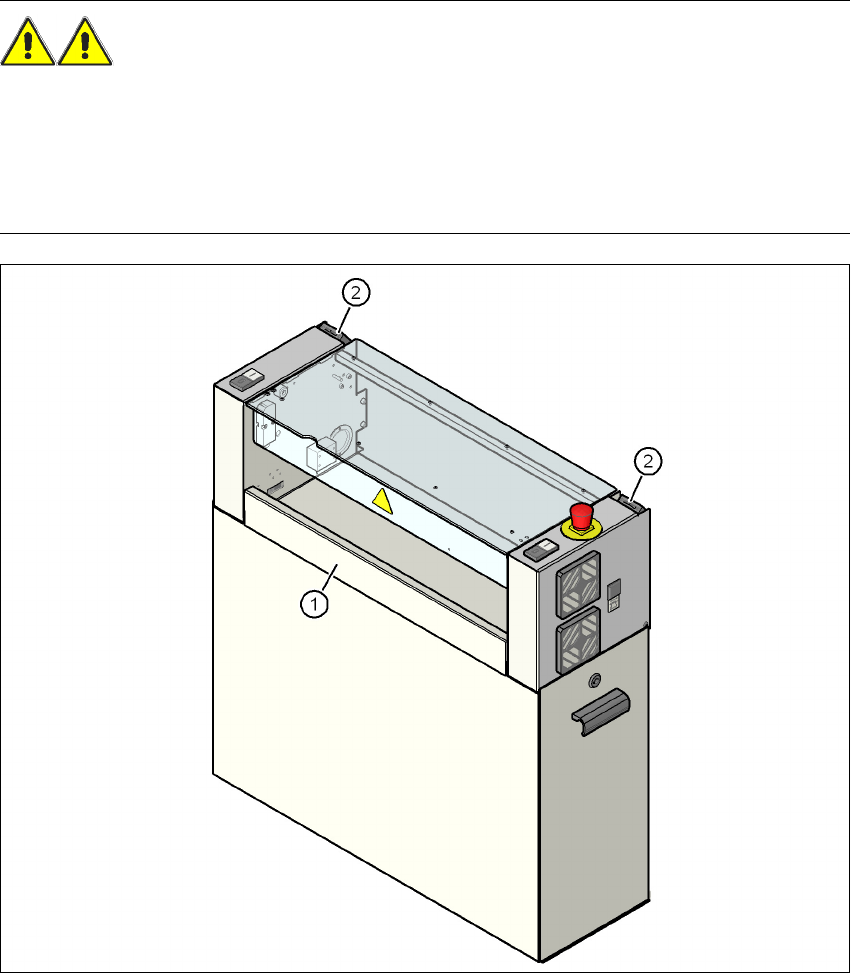

Pис. 4.3 - 10 Монтаж "нижней " защитной панели на стороне вывода ПП
(1) "Нижняя" защитная панель, изделие № 03045426-xx
(2) Выключатель защитного кожуха
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
244
4.3.8 Установка выдвижного блока оси
4.3.8.1 Выдвижной блок оси X2 (портал 1 и портал 3) - места электрических
подключений
4
Pис. 4.3 - 11 Выдвижной блок оси X2 (портал 1 и портал 3), обратная сторона -
места электрических подключений
Штекер
Штекер
Штекер
