Руководство по эксплуатации SIPLACE серия X Введение ПО - версия SR.70x.xx и выше Издание 01/2011 Описание машины 25 1.1.8 Серийный ном ер автома т а Серийный номер а втом ата ук азан в двух мест ах . – Без ведуще го зан…
Введение Руководство по эксплуатации SIPLACE серия X
Описание машины ПО-версия SR.70x.xx и выше Издание 01/2011
24
1
С помощью лазерной линии 3D-датчик копланарности зондирует ножки компонентов или
шара. В сочетании с головкой SIPLACE TwinHead этот способ позволяет быстрее получить
результаты измерения при использовании BGA, например.
1.1.7.3 Камера Multicolor, тип 24
Данная версия программного обеспечения позволяет установить цветную камеру, тип 24,
для нанесения ориентирующих и чернильных марок вместо стандартной камеры для печат-
ных плат. Три вида освещения могут быть использованы для увеличения контраста ориен-
тирующих или чернильных марок.
1.1.7.4 SIPLACE X4 LED Placer
Для всех монтажных автоматов SIPLACE X4 с версией программного обеспечения SR.705
предлагается конфигурация, специально разработанная под требования заказчика для
производства этих модулей фоновой светодиодной подсветки.
В основе SIPLACE X4 LED Placer лежит монтажный автомат SIPLACE X4, оснащенный 4
монтажными головками C&P20 или CPP. Вместо тележек для подачи компонентов исполь-
зуются специальные столики компонентов. Специальные изготовленные по спецификации
клиента ковшовые подающие модули выполняют подачу
компонентов светодиодов. Если в
месте установки располагается только один ковшовый подающий модуль, то в этом месте
установки не устанавливается резак для ленты. Управление подающими модулями осу-
ществляется через программное обеспечение рабочей станции - оптимальный вариант, ес-
ли они оснащены функцией Empty Feeder (пустое устройство подачи). Помимо этого,
автомат может быть оснащен дополнительными подающими
модулями SIPLACE X. Оди-
нарные или двойные транспортеры печатных плат способны обрабатывать печатные платы
в длину до 850 мм.
Монтажный автомат Место установки
SIPLACE X2, SIPLACE X3 3
SIPLACE X4 2 или 3
Руководство по эксплуатации SIPLACE серия X Введение
ПО-версия SR.70x.xx и выше Издание 01/2011 Описание машины
25

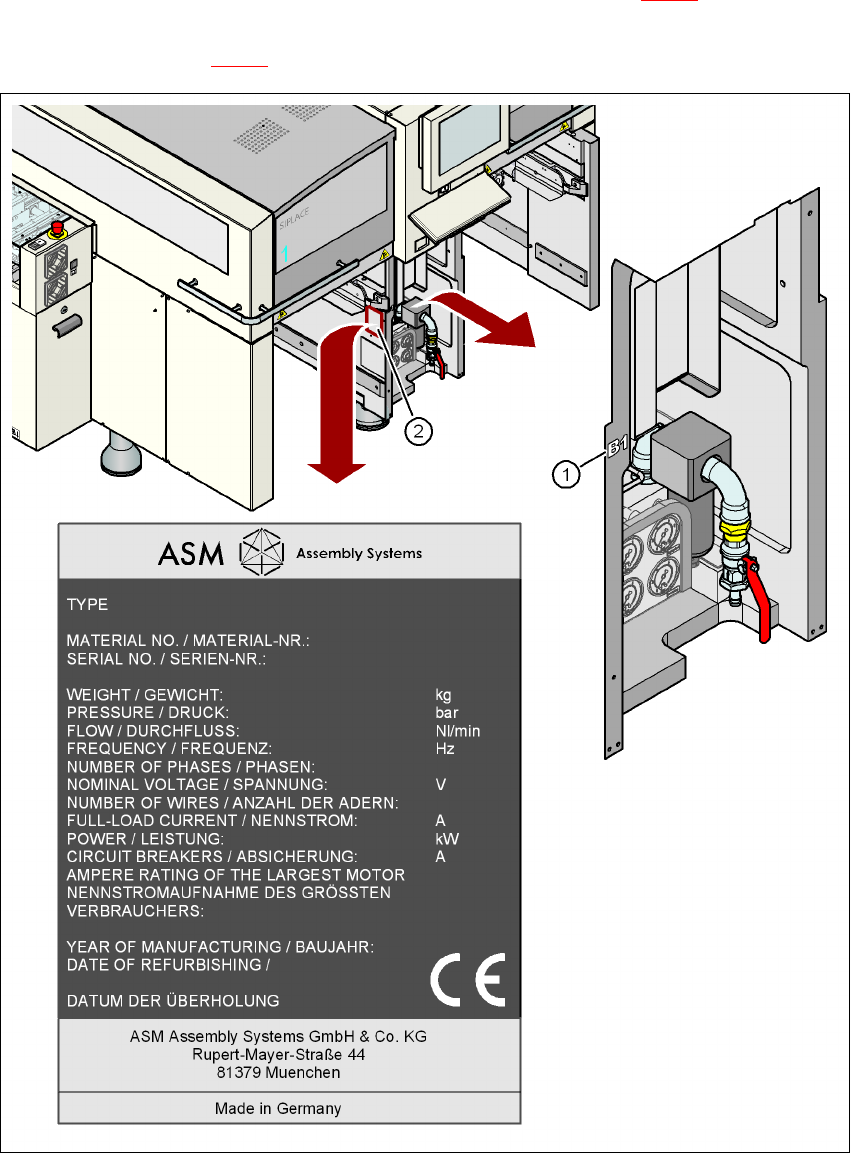

1.1.8 Серийный номер автомата
Серийный номер автомата указан в двух местах.
– Без ведущего зануления, напр., B-1, серийный номер выбит на левой стороне рамы ма-
шины со стороны пневматического толкателя (см. поз. 1 на рис. 1.1 - 2
).
– С ведущим занулением, напр., B-001, серийный номер выбит на фирменной табличке
(см. поз. 2 на рис. 1.1 - 2
).
1
Pис. 1.1 - 2 Места нанесения серийного номера на автомате X4
Введение Руководство по эксплуатации SIPLACE серия X
Описание машины ПО-версия SR.70x.xx и выше Издание 01/2011
26
1.1.9 Сертификация
Описываемое ниже изделие/прибор 1
Изделие: Монтажный автомат
Тип: SIPLACE X4I SIPLACE X4 SIPLACE X3 SIPLACE X2
Изделие №: 0011977x 0011978x 0011975x 0011970x 1
произведенное компанией
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 Muenchen 1
соответствует предписаниям и нормативам, перечисленным в прила-
гаемом сертификате соответствия.
1.1.10 Применение по назначению
Изделие предназначено только для указанных в каталогах и технических описаниях облас-
тей применения, т.е., для монтажа SMD-компонентов и только в комбинации с рекомендо-
ванным или допущенным ASM Assembly Systems GmbH & Co. KG (ASM AS)
дополнительным оборудованием и компонентами. Любой другой или выходящий за озна-
ченные рамки способ применения является несоответствующим назначению.
При применении не по назначению компания ASM Assembly Systems GmbH & Co. KG
не не-
сет никакой ответственности за возможный причиненный ущерб и не может гарантировать
безупречную и функциональную работу компонентов.
К соответствующему назначению применению относится также соблюдение всех указаний
из руководства по эксплуатации.
Бесперебойная и безопасная эксплуатация изделия предполагает надлежащую транспор-
тировку, хранение, установку и монтаж, а также точное обслуживание и тщательное техоб
-
служивание.
1.1.11 Применение не по назначению
Использование изделия не по назначению может представлять опасность для здоровья и
жизни, а также стать причиной материального ущерба. На этом основании запрещается ис-
пользовать устройство не по назначению. При применении не по назначению компания
ASM Assembly Systems GmbH & Co. KG не несет никакой ответственности за возможный
причиненный ущерб и не может гарантировать безупречную и функциональную работу
ком-
понентов.
К видам использования монтажного автомата не по назначению относятся:
– эксплуатация монтажного автомата с отключенными или снятыми предохранительны-
ми устройствами;
– монтаж компонентов, не соответствующих одобренной спецификации;
