Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
268
4
→Проверьте положения выключателя S1
1: ВЫКЛ
2: Не используется
4.3.13.3 Монтаж выдвижного блока оси X4I, X4, X3 (портал 1 и портал 4)
→ Осторожно поднимите выдвижной блок оси на шину в монтажном блоке.
→Следите за тем, чтобы кабель не передавливался.
→Задвиньте выдвижной блок оси в монтажный блок до упора.
→Зафиксируйте выдвижной блок оси при помощи цилиндрического винта.
→ Установите крышку из макролона.
→Зафиксируйте заземляющий кабель на дверях (поз. 2 на рис. 4.3 - 15
, стр. 254), как по-
казано на рис. 4.3 - 16
на стр. 257.
→Заблокируйте двери.
4.3.13.4 Установка боковых панелей
→Зафиксируйте заземляющий кабель на каждой боковой панели (поз. 6 на рис. 4.3 - 15,
стр. 254
), как показано на рис. 4.3 - 16 стр. 257.
→Зафиксируйте боковую панель при помощи 6 цилиндрических винтов на раме машины.
4.3.14 Установка индикаторной лампы
→Соедините кабели индикаторных ламп с кабелями базовой машины.
→ Вставьте индикаторную лампу в отверстие (поз. 2 на рис. 4.3 - 22
, стр. 269) таким обра-
зом, чтобы трубка индикаторной лампы достаточно глубоко вошла в расположенную
ниже клемму.
→Затяните расположенный под отверстием (поз. 3 на рис. 4.3 - 22
, стр. 269) болт с внут-
ренним шестигранником.
X09_3tq X09_3tq 03050886 Вставьте штекер до щелчка
X10_3tq X10_3tq 03050885 Вставьте штекер до щелчка
X11_3tq X11_3tq 03050916 Вставьте штекер до щелчка
X12_3tq X12_3tq 03050915 Вставьте штекер до щелчка
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Затяните
Выдвижной блок оси
Штекер
Соединительный кабель
УказаниеШтекер Кабель
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Монтаж автомата
269
4

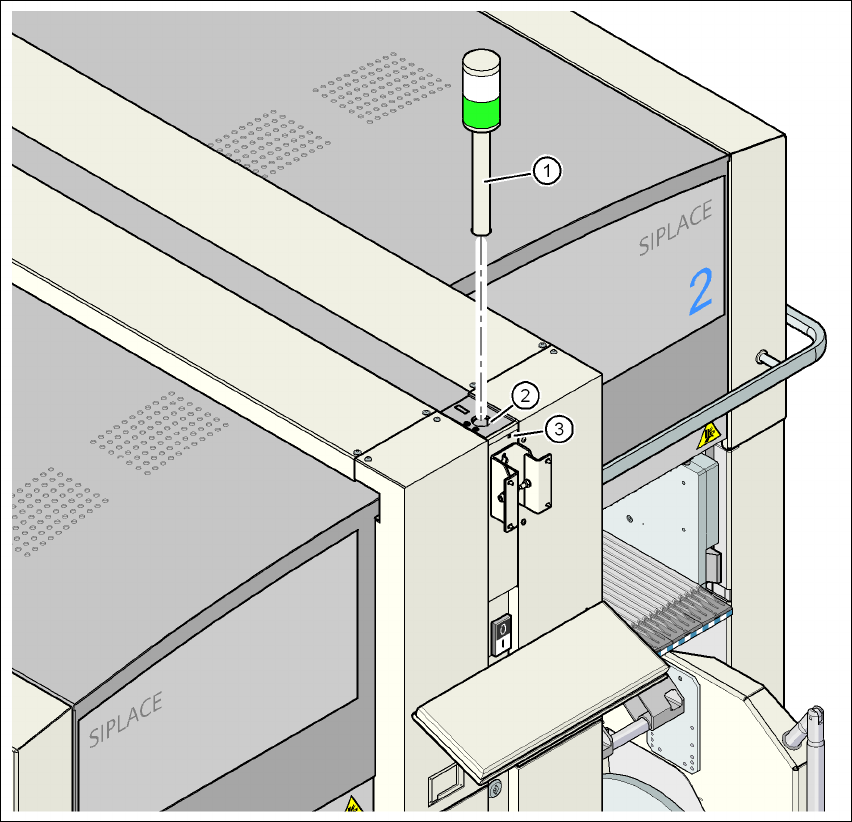

Pис. 4.3 - 22 Установка индикаторной лампы
(1) Индикаторная лампа
(2) Высверленное отверстие для индикаторной лампы
(3) Отверстие для арретирующего винта
4.3.15 Крепление мониторов
→Закрепите мониторы и подсоедините кабели.
→ Проверьте кабельные соединения
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
270
4.3.16 Расстояния между ножками машины и неподвижными краями
транспортера ПП
4.3.16.1 Расстояния между ножками машины и правым неподвижным краем
простого транспортера ПП
4

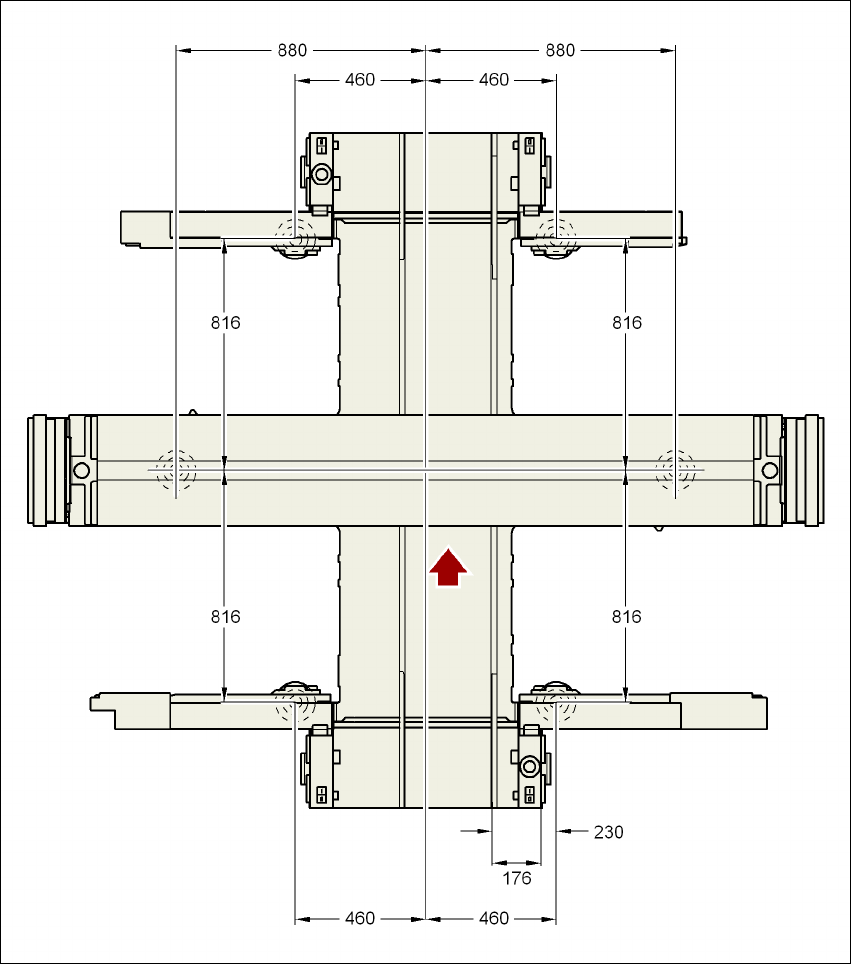

Pис. 4.3 - 23 Расстояния между ножками машины и правым неподвижным краем простого транспортера ПП
в миллиметрах - стандартная ширина транспортера
