Руководство по эксплуатации SIPLACE серия X ПО - версия SR.70x.xx и выше Установка и ввод в эксплуатацию Издание 01/2011 Монтаж автомата 273 4.3.16.4 Рассто яния между но жками машины и лев ым неподвижным крае м двойног …
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
272
4.3.16.3 Расстояния между ножками машины и правым неподвижным краем
двойного транспортера ПП
4

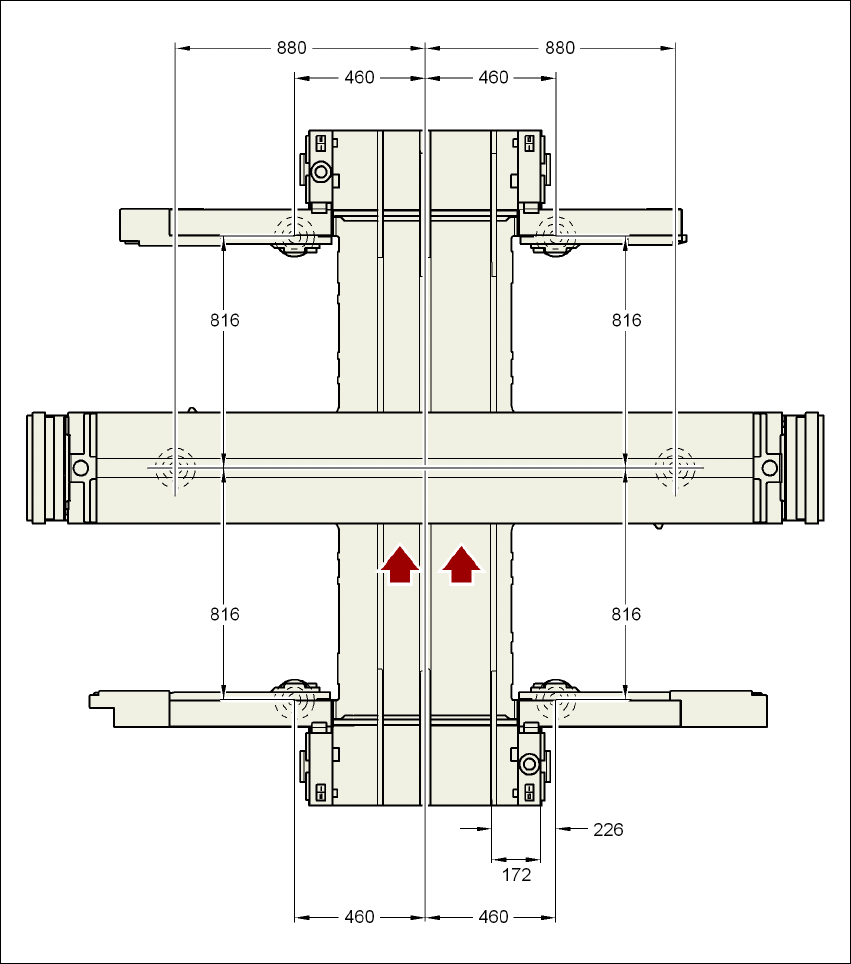

Pис. 4.3 - 25 Расстояния между ножками машины и правым неподвижным краем двойного транспортера ПП
в миллиметрах - стандартная ширина транспортера
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Монтаж автомата
273
4.3.16.4 Расстояния между ножками машины и левым неподвижным краем
двойного транспортера ПП
4
Pис. 4.3 - 26 Расстояния между ножками машины и левым неподвижным краем двойного транспортера ПП
в миллиметрах - стандартная ширина транспортера
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
274
4.3.16.5 Расстояния между ножками машины и четырехдорожечным
транспортером Quad Lane
4
4
4
4
Pис. 4.3 - 27 Расстояния между ножками машины и четырехдорожечным транспортером Quad Lane
в миллиметрах - неподвижные наружные края транспортера, расстояние 535 мм
