Руководство по эксплуатации SIPLACE серия X Установка и ввод в эксплуатацию ПО - версия SR.70x.xx и выш е Монтаж автомата Издание 01/2011 274 4.3.16.5 Рассто яния между но жками м ашины и четыре хдорож е чным транспортер…
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Монтаж автомата
273

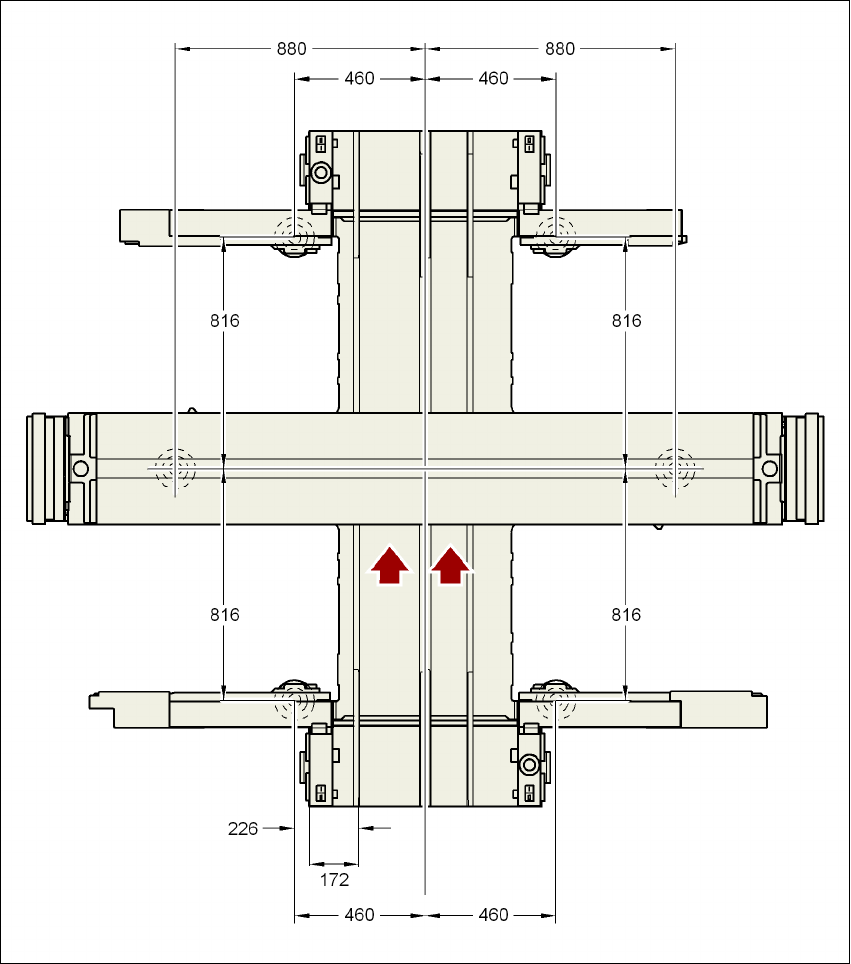

4.3.16.4 Расстояния между ножками машины и левым неподвижным краем
двойного транспортера ПП
4
Pис. 4.3 - 26 Расстояния между ножками машины и левым неподвижным краем двойного транспортера ПП
в миллиметрах - стандартная ширина транспортера
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
274
4.3.16.5 Расстояния между ножками машины и четырехдорожечным
транспортером Quad Lane
4
4
4
4
Pис. 4.3 - 27 Расстояния между ножками машины и четырехдорожечным транспортером Quad Lane
в миллиметрах - неподвижные наружные края транспортера, расстояние 535 мм
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Монтаж автомата
275
4.3.16.6 Расстояния между ножками автомата и МСЛ
4
4
4
4
Pис. 4.3 - 28 Расстояния между ножками автомата и МСЛ в миллиметрах
