4.3.17.3 Выравнивание автомата для установки в сборочную линию
→Расположите автомат на вилочном погрузчике в производственную линию на свобод-
ном месте.
ОПАСНО 4
Медленно опустите автомат на поверхность. Второй человек в это же время должен
контролировать равномерность опускания всех опорных ножек автомата на установоч-
ную поверхность. Касание опорных ножек с поверхностью только с одной стороны на
большой скорости ведет к деформации крепления опорных ножек.
4.3.17.4 Выравнивание автомата при помощи пневмотранспортной системы
→Уложите под раму машины четыре воздушные подушки пневмотранспортной системы.
→Поднимите автомат и выровняйте его в сборочной линии.
→Проверьте расстояние до систем транспортировки печатных плат соседних автоматов.
Оно должно составлять от 1 до 3 мм.
→Опустите автомат.
4
Pис. 4.3 - 30 Точки опоры для пневмотранспортной системы
(1) Опорные поверхности для пневмотранспортной системы
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Монтаж автомата
279
4.3.18 Окончательная юстировка автомата
→Положите ватерпас машины в направлениях X и Y на стенки транспортера печатных
плат в зоне монтажа 1 (см. рис. 4.3 - 31
). Ширина транспортера печатных плат предва-
рительно настроена:
Простой транспортер 210 мм
Двойной транспортер, дорожка 1 100 мм
Двойной транспортер, дорожка 2 210 мм 4
ССЫЛКА: 4
При использовании двойного транспортера кладите ватерпас для юстировки в направ-
лении X всегда только на внешние стенки автомата.
→Измерьте расстояние между верхним краем ленты транспортера ПП и полом/землей.
Это расстояние должно составлять 800, 900, 930 или 950 мм.
4

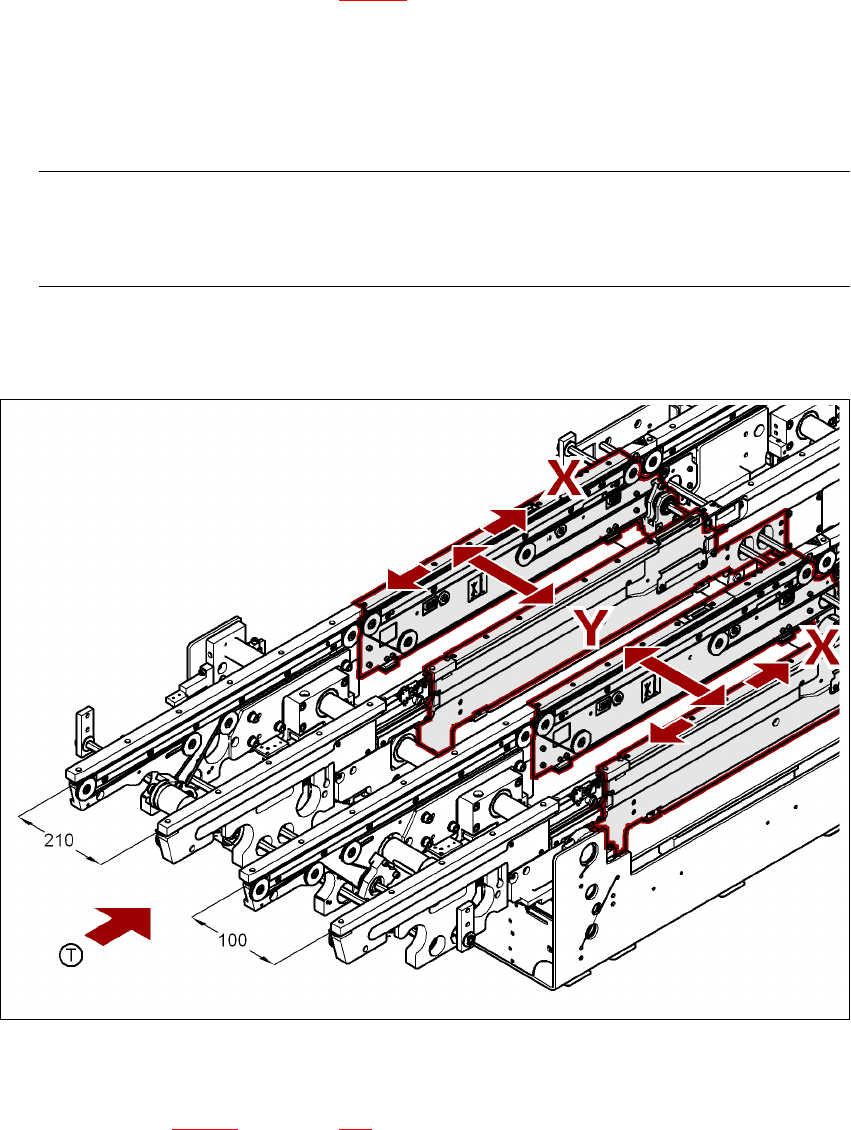

Pис. 4.3 - 31 Настройка автомата по осям X и Y
→ Отрегулируйте при помощи гаечного ключа SW36 установочный винт M24x2x120
(поз. 1 на рис. 4.3 - 32
, страница 280) таким образом, чтобы при заданной высоте транс-
портера печатных плат пузырек в ватерпасе находился точно на нулевой отметке.
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Монтаж автомата Издание 01/2011
280
4

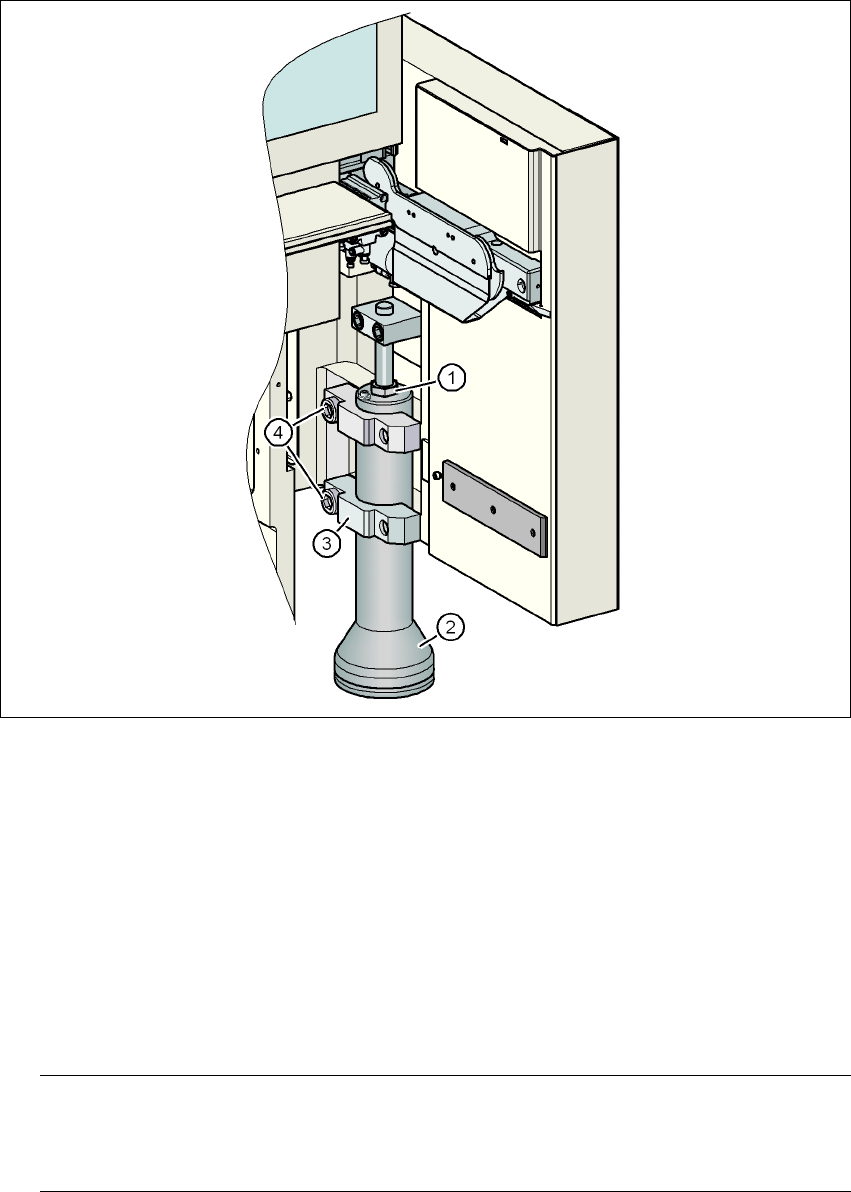

Pис. 4.3 - 32 Точная установка высоты внешних ножек машины
(1) Установочный винт M24x2x120 для точной регулировки высоты
(2) Внешняя ножка машины
(3) Зажим
(4) Болт с внутренним шестигранником M24x90
→Проверьте высоту транспортера печатных плат.
→После выполнения регулировки автомата затяните при помощи динамоментрического
ключа на винты с внутренними шестигранниками M24x90 (поз. 4) для фиксации зажи-
мов на всех внешних ножках машины (поз. 3).
ССЫЛКА 4
Момент затяжки составляет 130 Нм. При меньшем значении момента затяжки станок-
автомат может вибрировать.
