4.5 Настройка спускного лотка для обрезков ленты
под высоту транспортера ПП
4.5.1 Настройка спускного лотка для обрезков ленты под высоту
транспортера ПП
В зависимости от высоты транспортера ПП длину спускного лотка для обрезков ленты мож-
но настроить таким образом, чтобы обрезки ленты попадали напрямую в контейнер для от-
ходов ленты тележки для подачи компонентов.
4

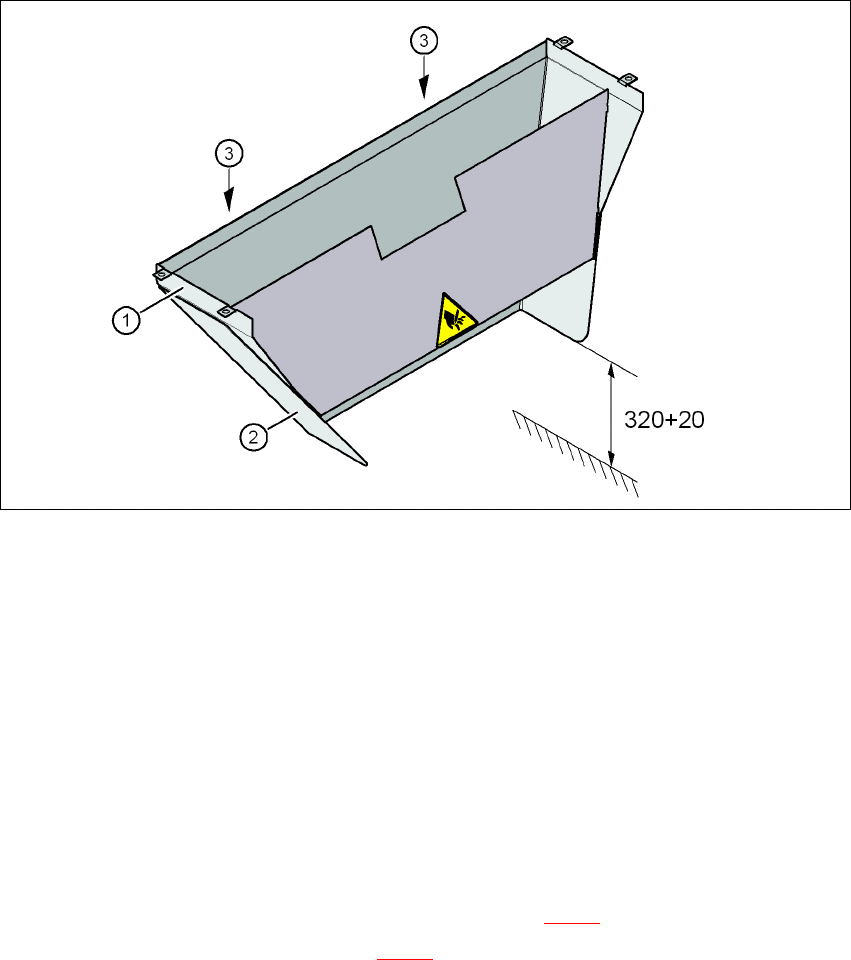

Pис. 4.5 - 1 Регулирование длины спускного лотка для обрезков ленты (серия Х) -
размеры указаны в миллиметрах
(1) Спускной лоток для обрезков ленты
(2) Удлинитель
(3) Шестигранная гайка M4, DIN 985, 2 штуки
4.5.1.1 Инструмент
– Гаечный ключ, раствор ключа 7
4.5.1.2 Настройка спускного лотка для обрезков ленты под высоту
транспортера ПП 830 мм
→ Открутите обе шестигранные гайки M4 (поз. 3 на рис. 4.5 - 1).
→Снимите удлинитель (поз. 2 на рис. 4.5 - 1
).
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Установка и ввод в эксплуатацию
Издание 01/2011 Настройка направляющего канала для пустой ленты под высоту компонента
287
4.5.1.3 Настройка спускного лотка для обрезков ленты под высоту
транспортера ПП 900 мм - 950 мм
→Открутите обе шестигранные гайки M4 (поз. 3 на рис. 4.5 - 1, стр. 286).
→ Отрегулируйте удлинитель (поз. 2 на рис. 4.5 - 1
, стр. 286) таким образом , чтобы рас-
стояние между нижним краем и полом не превышало 320 мм + 20 мм (см. рис. 4.5 - 1
,
стр. 286
).
4.6 Настройка направляющего канала для пустой
ленты под высоту компонента
При использовании подающих модулей для обработки ленты с высотой гнезда > 12 мм, раз-
делительную пластину (поз. 1 на рис. 4.6 - 1
) следует удалить.
4
Pис. 4.6 - 1 Направляющий канал для пустой ленты серии SIPLACE X
(1) Разделительная пластина для ленты \> 12 мм, съемная
(2) Винт DIN 93384 - M4x20, 2 штуки
Руководство по эксплуатации SIPLACE серия X
Установка и ввод в эксплуатацию ПО-версия SR.70x.xx и выше
Настройка направляющего канала для пустой ленты под высоту компонента Издание 01/2011
288
4.6.1 Указания по безопасности
ОПАСНО 4
→Для демонтажа распределительной пластины переведите главный выключатель в поло-
жение ВЫКЛ.
→Отключите автомат от электросети и подачи сжатого воздуха.
→Заблокируйте автомат от включения, как описано в разделе 2.10
, стр. 94.
→Дождитесь, пока рабочее давление резака для ленты не опустится до 0 MПа.
→Ни в коем случае не просовывайте руки вовнутрь направляющего канала для пустой
ленты.
4.6.2 Снятие разделительной пластины
→ Открутите оба винта с шестигранной головкой (поз. 2 на рис. 4.6 - 1, стр. 287).
→Вытяните разделительную пластину наружу (поз. 1 на рис. 4.6 - 1
, страница 287).
