Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Отключение линии SIPLACE Издание 01/2011
304
5.4 Отключение линии SIPLACE
ОСТОРОЖНО
Перед отключением линии необходимо в обязательном порядке выполнить следующие
действия. 5
5.4.1 Отключите станции
Перед отключением станции выполните следующие действия:
завершите все монтажные работы - в машине не должны находиться печатные платы;
убедитесь в том, что оси Z всех головок находятся в крайнем верхнем положении.
Проверьте, не находятся ли на монтажных головках какие-либо компоненты и снимите
их, при необходимости.
Завершите работу с программным обеспечением станции через закладку "Вид"
Настройки --> Настройки машины --> Выключение машины..
После выключения компьютера выполните отключение машины на пункте главного вы-
ключателя.
5.4.2 Завершить работу SIPLACE Pro (Windows)
На панели меню SIPLACE Pro откройте Объект --> Завершить.
Закройте все программы на компьютере.
В меню "Пуск" Windows нажмите вкладку Завершение работы.
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Задачи при эксплуатации машины
Издание 01/2011 Панель управления
305
5.5 Панель управления
Панель управления разделяется на описанные далее зоны.
В качестве примера приведена панель управления машины X4I - вкладка "Вид" -
"Производство".
5

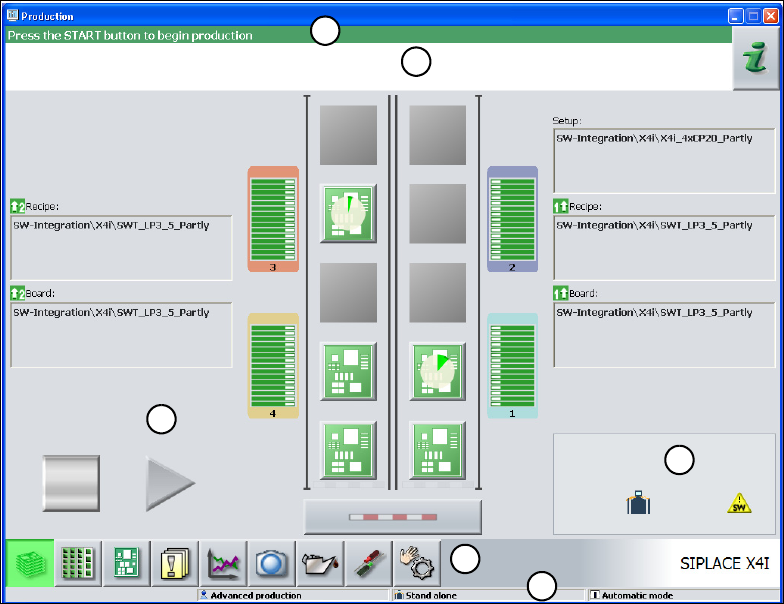

Pис. 5.5 - 1 Компоненты панели управления на вкладке "Вид" - "Производство" (на примере SIPLACE X4I)
(1) Строка-заголовок
(2) Поле состояния (индикатор состояния и ошибок)
(3) Зона обработки/ диапазон индикации
(4) Строка символов
(5) Строка информации
(6) Индикация измененных конфигураций и дополнительных опций, например, режим
штрих-кода
5.5.1 Поле состояния
В поле состояния отображается актуальное состояние машины, последние возникшие
ошибки и выполняемая операция.

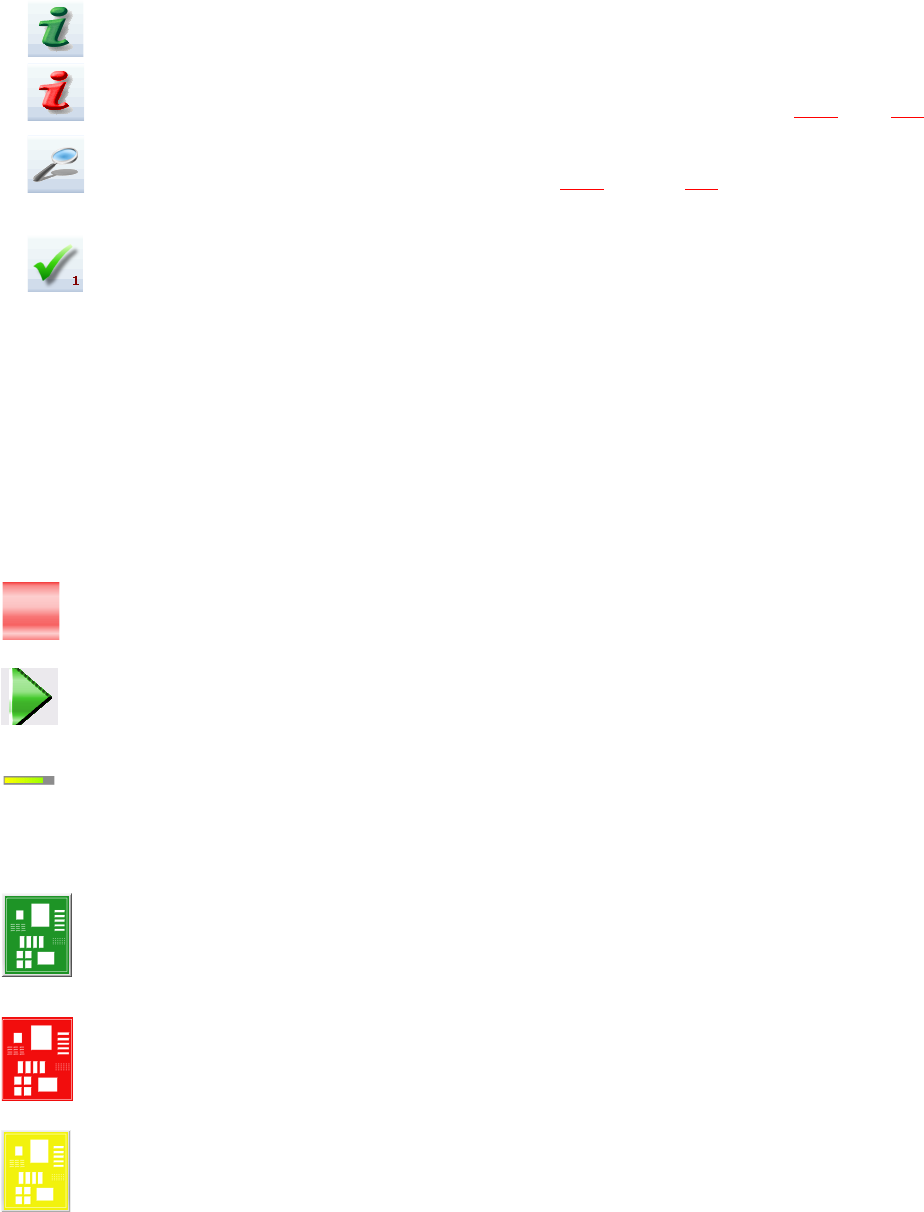

На правой стороне поля состояния, в зависимости от состояния, отображаются следующие
символы:
1
2
3
4
5
6
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Панель управления Издание 01/2011
306
(Зеленый) Выполняется запуск обусловленной контекстом помощи для действительного со-
стояния. Имеется краткое описание всех элементов управления на вкладке "Вид".
(Красный) Выполняется запуск вспомогательную системы, в которой отображаются причи-
ны действительной ошибки, а также способы ее устранения (см. раздел 5.6.1
, стр. 313).
Появится диалоговое окно с указанием источника ошибки, текстом сообщения об ошибке и
указанием на дату и время ошибки (см. раздел 5.6.1
, на стр. 313). Отсюда можно вызвать
справку для получения информации о возникшей ошибке.
Удаление действительной ошибки из поля состояния.
5.5.2 Диапазон индикации и зона обработки
В этой зоне отображаются кнопки для настройки/запуска функций, общая информация о пе-
чатной плате, настройках, партии изделий и прочие указания.
С помощью подвижных и цветных объектов отображаются процессы и рабочие состояния
(например, обработка, место установки не занято и т.д.).
В закладке "Производство" (основной вид) выполняется сигнализация определенных рабо-
чих состояний (обработка, ошибка и др.).
Остановите обработку. Происходит остановка действующего монтажного процесса.
Продолжайте обработку. Начнется или продолжится монтаж печатных плат.
Индикатор выполнения задания
У каждой печатной платы есть индикатор, отображающий состояние процесса монтажа.
ПП в обработке
Печатная плата попадает в систему - и та начинает ее обработку. Значок ПП отображается
в виде
экранной кнопки темно-зеленого цвета.
Обработка печатной платы прекращена.
Если обработка ПП была прекращена, то значок ПП становится красным.
Печатная плата должна быть проверена.
Когда печатная плата находится на выводном конвейере, но ее качество требует проверки
оператором, значок ПП становится желтым.
