Руководство по эксплуатации SIPLACE серия X ПО - версия SR.70x.xx и выше З адачи при эксплуатации машины Издание 01/2011 Панель управления 309 5 P ис . 5.5 - 3 Панель управ ления во вкладке " Вид " " питат…
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Панель управления Издание 01/2011
308
5.5.4 Навигация ПО станции внутри вкладок "Виды"
Большинство вкладок отображения, которые можно вызвать с помощью строки символов
(см. раздел 5.5.3
, стр. 307), имеют справа от панели управления дополнительную верти-
кальную строку символов для видов снизу и быстрого доступа к функциям.
УКАЗАНИЕ
Более подробное описание отдельных функций можно найти в интерактивной справке. 5
Пример: Вид "питатели, компоненты и присосы"
В строке символов нажмите на "питатель, компоненты и присосы" .
Откроется следующая вкладка "Вид":
Настройки Содержит все настройки и опции.
Настройка уровня доступа, языка и панели управления.
Функция отображения и изменения настроек монтажного авто-
мата, настроек пользователя, опций пользователя и опций ПО,
см.раздел 5.5.5
, на стр. 310.
в режиме реаль-
ного времени во
время монтажа
Изображения в режиме реального времени с отдельных камер.
Начиная с зоны доступа "Расширенное производство":
отображение и хранение выводов видеофайлов.
Проверьте
работу датчиков
и функций
Содержит данные и функции для тестирования и диагностики.
Настройте параметры кнопки пуска машины.
Начиная с уровня доступа "Расширенное
производство" до-
ступны следующие опции:
общее время прогона, тестирование функций головки C&P20.
Отдельные функции и межремонтные периоды. Настройка
каждого портала выполняется отдельно.
Сервис Инструменты для обслуживания и ремонта.
Начиная с уровня доступа "Сервис (Заказчик)" доступны
следующие опции:
наладка и калибровка монтажного автомата SIPLACE,
возможность скачивания встроенных версий ПО, калибровка
и конфигурация всей машины.
Символ Вид Описание
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Задачи при эксплуатации машины
Издание 01/2011 Панель управления
309
5

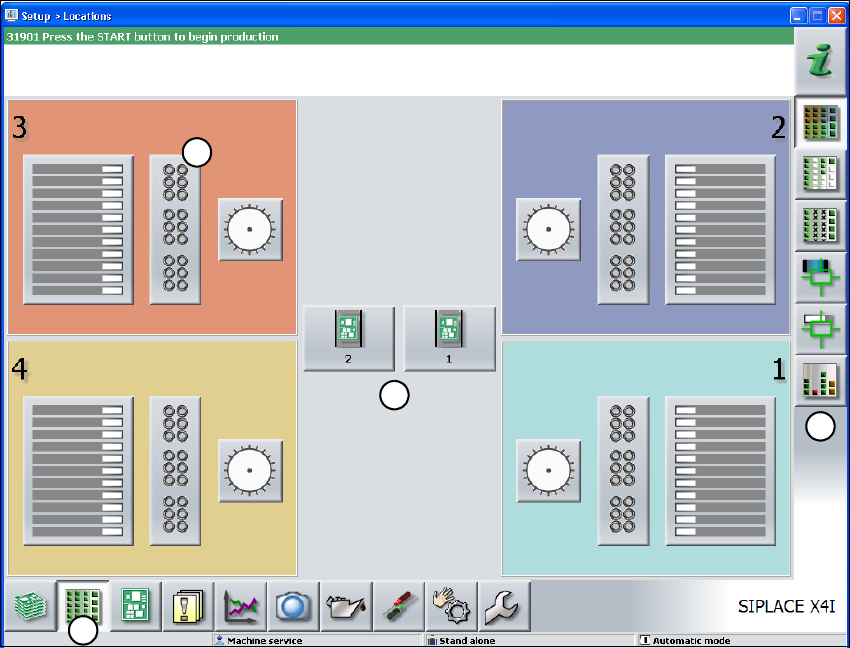

Pис. 5.5 - 3 Панель управления во вкладке "Вид" "питатель, компоненты и присосы"
(на примере автомата SIPLACE X4I)
(1) Строка символов (экранная кнопка "питатель, компоненты и присосы")
(2) Вертикальная строка символов во вкладке "Вид" "питатель, компоненты и присосы"
(3) Зона обработки с 4 порталами
(4) Экранная кнопка для смены присоса на портале 3
Нажмите, например, на вкладку "Смена присосов" на портале 3 (экранная кнопка 4) для
проверки конфигурации присоса.
1
2
3
4
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Панель управления Издание 01/2011
310
Откроется следующая вкладка "Вид":
5
Pис. 5.5 - 4 Панель управления во вкладке "Механизм смены присосов" (на примере SIPLACE X4I)
(1) Вертикальная строка символов "Механизм смены присосов"
(2) Зона обработки "Механизм смены присосов"
(3) Экранная кнопка "подняться на один уровень выше" для возврата к предыдущей
вкладке (здесь: вкладка "Питатель, компоненты и присосы", см. предыдущий рисунок)
(4) Экранные кнопки для прямого перехода к другому порталу
(5) Экранные кнопки для прямого перехода к вкладке "Конфигурация головки
"
5.5.5 Настройки
Во вкладке "Настройки" вы можете изменять различные настройки пользователя, опции ПО
и опции машины.
В строке символов нажмите на вкладку "Настройки" .
Справа появится дополнительная строка символов. В таблице далее вы найдете краткое
описание символов и настроек.
1
5
2
3
4
Символ Настройки Описание
Настройки
машины
Только для уровней доступа "Расширенное производство", "Сер-
висное обслуживание (Заказчик)" или "Сервисное обслуживание
(SIPLACE)".
Настройка режима эксплуатации и опций (напр., опции хода).
Выключить машину.
Сменить операционную систему.
