00196511-02_UM_X-Serie_SR705_RU - 第323页
Руководство по эксплуатации SIPLACE серия X ПО - версия SR.70x.xx и выше З адачи при эксплуатации машины Издание 01/2011 Проведение контрольного пуска 323 5.9 Проведение контро льного пу ска 5.9.1 Проверка по дающих мод …
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Сдача смены Издание 01/2011
322
5.8.2 Указания по безопасности при выбросе мусора из контейнера для
отходов ленты
5

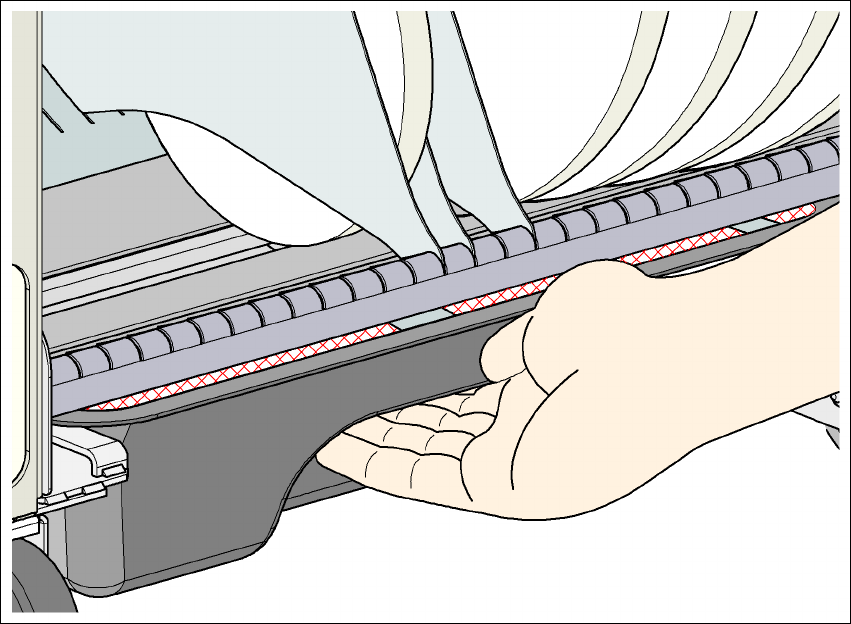

Pис. 5.8 - 1 Указания по безопасности при выбросе мусора из контейнера для отходов ленты
Для удаления отходов необходимо извлечь контейнер для отходов ленты из тележки для
подачи компонентов. При этом существует опасность защемления большого пальца.
→Во избежание подобных случаев держитесь за нижнюю сторону накладки на рукоятку
контейнера для отходов ленты и положите большой палец на эту накладку.
→Избегайте попадания большого пальца в зазор между контейнером
для ленты и контей-
нером для отходов ленты - именно в этом месте чаще всего происходит защемление
большого пальца.
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Задачи при эксплуатации машины
Издание 01/2011 Проведение контрольного пуска
323
5.9 Проведение контрольного пуска
5.9.1 Проверка подающих модулей X
5
Pис. 5.9 - 1 Проверка подающих модулей X
(1) Крышка
(2) Нож
(3) Индикатор состояния
(4) ЖК-индикатор
5
→ Проверьте, заполнен ли контейнер для пленки ленточного подающего модуля Х. От-
кройте для этого крышку (поз. 1). Вытяните покровную пленку наружу и обрежьте ее при
помощи ножниц во встроенном ноже (поз. 2) у 8-мм и 12 мм-ленточных подающих мо-
дулей Х.
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Проведение контрольного пуска Издание 01/2011
324
ССЫЛКА 5
Никогда не обрывайте покровную пленку. Это может привести к сложностям при удале-
нии отходов покровной пленки. В 8-мм и 12-мм ленточных подающих модулях Х встро-
ен нож (поз. 2) для легкого обрезания покровной пленки.
→Следите за показаниями разноцветного индикатора состояния (поз. 3 на рис. 5.9 - 1
,
стр. 323
).
– Если он горит зеленым светом, то подающий модуль готов к работе.
– Если он загорается оранжевым светом, то это говорит о предупреждении. Текст
предупреждения появится на ЖК-индикаторе (поз. 4 на рис. 5.9 - 1
, стр. 323).
– Если индикатор состоянии горит красным, то произошел сбой. Текст сообщения об
ошибке появится на ЖК-индикаторе (поз. 3 на рис. 5.9 - 1
, стр. 323).
Информацию об установке ЖК-индикатора и индикатора состояния на панели уп-
равления находится в разделе 5.11
, на стр. 337. 5
Если индикатор состояния выключается, то это может означать следующее: 5
– подающий модуль не имеет соответствующего оснащения;
– подающий модуль вышел из строя;
– подающий модуль отключен (например, в случае падения уровня сжатого воздуха).
5.9.2 Своевременное сращивание лент
ССЫЛКА:
Во избежание продолжительных простоев своевременно сращивайте ленты, чтобы по-
дающие модули не оставались пустыми. Однако не сращивайте ленты слишком рано.
Если после сращивания конец старой ленты наматывается на новый рулон, это может
привести к переполнению нового рулона, соскальзыванию ленты и образованию слип-
шихся петель. Это в свою очередь приводит к
ошибкам захвата и продолжительным
простоям. 5
5.9.3 Контроль опор ПП
→Проверьте положение магнитных опор ПП на подъемном столике:
– следите за тем, чтобы опоры ПП не сталкивались с компонентами на обратной сто-
роне печатных плат.
– следите за тем, чтобы опоры ПП не сталкивались со стенками транспортера ПП.
– используйте только опоры ПП, которые описаны в разделе 6.13
, стр. 420.
