Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Проведение контрольного пуска Издание 01/2011
324
ССЫЛКА 5
Никогда не обрывайте покровную пленку. Это может привести к сложностям при удале-
нии отходов покровной пленки. В 8-мм и 12-мм ленточных подающих модулях Х встро-
ен нож (поз. 2) для легкого обрезания покровной пленки.
→Следите за показаниями разноцветного индикатора состояния (поз. 3 на рис. 5.9 - 1
,
стр. 323
).
Если он горит зеленым светом, то подающий модуль готов к работе.
Если он загорается оранжевым светом, то это говорит о предупреждении. Текст
предупреждения появится на ЖК-индикаторе (поз. 4 на рис. 5.9 - 1
, стр. 323).
Если индикатор состоянии горит красным, то произошел сбой. Текст сообщения об
ошибке появится на ЖК-индикаторе (поз. 3 на рис. 5.9 - 1
, стр. 323).
Информацию об установке ЖК-индикатора и индикатора состояния на панели уп-
равления находится в разделе 5.11
, на стр. 337. 5
Если индикатор состояния выключается, то это может означать следующее: 5
подающий модуль не имеет соответствующего оснащения;
подающий модуль вышел из строя;
подающий модуль отключен (например, в случае падения уровня сжатого воздуха).
5.9.2 Своевременное сращивание лент
ССЫЛКА:
Во избежание продолжительных простоев своевременно сращивайте ленты, чтобы по-
дающие модули не оставались пустыми. Однако не сращивайте ленты слишком рано.
Если после сращивания конец старой ленты наматывается на новый рулон, это может
привести к переполнению нового рулона, соскальзыванию ленты и образованию слип-
шихся петель. Это в свою очередь приводит к
ошибкам захвата и продолжительным
простоям. 5
5.9.3 Контроль опор ПП
→Проверьте положение магнитных опор ПП на подъемном столике:
следите за тем, чтобы опоры ПП не сталкивались с компонентами на обратной сто-
роне печатных плат.
следите за тем, чтобы опоры ПП не сталкивались со стенками транспортера ПП.
используйте только опоры ПП, которые описаны в разделе 6.13
, стр. 420.
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Задачи при эксплуатации машины
Издание 01/2011 Проведение контрольного пуска
325
5.9.4 Фиксатор для дополнительного рулона ленты
5

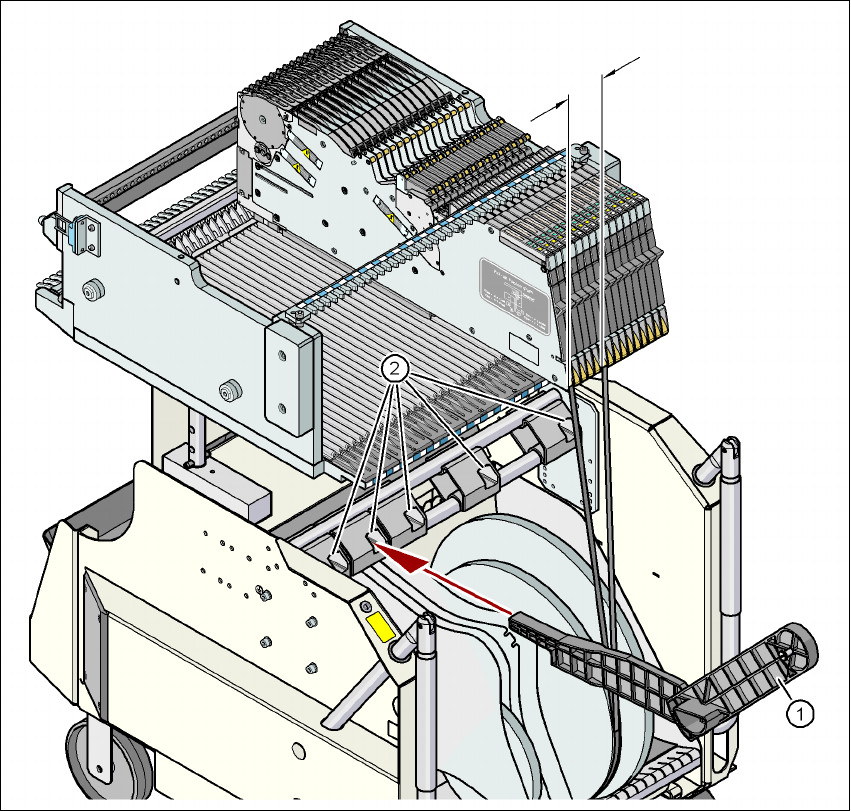

Pис. 5.9 - 2 Фиксатор для дополнительного рулона ленты
(1) Фиксатор для дополнительного рулона ленты, изделие 00141217-xx
(2) Зажимное устройство для фиксатора
Подающие модули серии Х могут использовать ленту безо всяких проблем, если попереч-
ное смещение между подающим модулем и рулоном ленты не превышает 60 мм. В случае,
если в результате заданного оснащения невозможно соблюсти максимально допустимое
смещение, мы советуем использовать фиксатор
для дополнительного рулона ленты (пол.
1). Вставьте фиксатор в зажимное устройство (поз. 2) и двигайте его до тех пор, пока не
уменьшится значение максимально допустимого смещения - 60 мм. Тележка для подачи
компонентов имеет, в общей сложности, 5 зажимных устройств. Каждый фиксатор вмещает
до 2 рулонов ленты, что позволяет размещать до десяти 15-дюймовых (381 мм) рулонов на
верхней части контейнера для ленты.
Макс. 60 мм
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Проведение контрольного пуска Издание 01/2011
326
5.9.5 Установка разделительных пластин в контейнер для ленты
→ Разделительная пластина имеет разные края и может устанавливаться в контейнер для
ленты двумя способами. При использовании вставных осей выемки разделительной
пластины для вставных осей направлены вверх (см. поз. 4 на рис. 5.9 - 3
). Если встав-
ные оси не используются, то вверх направлен закругленный край разделительной
пластины (см. поз. 5 на рис. 5.9 - 3
).
→ Установите разделительные пластины, как показано на рис. 5.9 - 3
, учитывая то, что са-
мое малое отделение контейнера для ленты - это второе отделение. Это позволит из-
бежать ошибок при монтаже.
→Убедитесь в том, что разделительные пластины зафиксировались в одинаковом поло-
жении на всех трех направляющих планках. В противном случае разделительная плас-
тина будет зажата или погнута.
5
Pис. 5.9 - 3 Разделительные пластины в контейнере для ленты
(1) Направляющая планка для разделительных пластин
(2) Контейнер для отходов ленты
(3) Контейнер для ленты
(4) Положение разделительной пластины, если вставные оси используются
(5) Положение разделительной пластины, если вставные оси не используются
(6) Скользящие накладки рулонов ленты
