→ Закройте окно захвата (поз. 3 на рис. 5.10 - 2), и одновременно с этим приведите
ручку (поз. 4 на рис. 5.10 - 2
) в обратное положение.
→ Удалите незакрепленные компоненты со столика компонентов при помощи кисточ-
ки или пылесоса с подходящей насадкой.
ССЫЛКА 5
Если лента уже заправлена, отрежьте ее по передней кромке подающего модуля.
→ Если ручка захвата остается выдвинутой (поз. 1), то введите ее в паз.
5

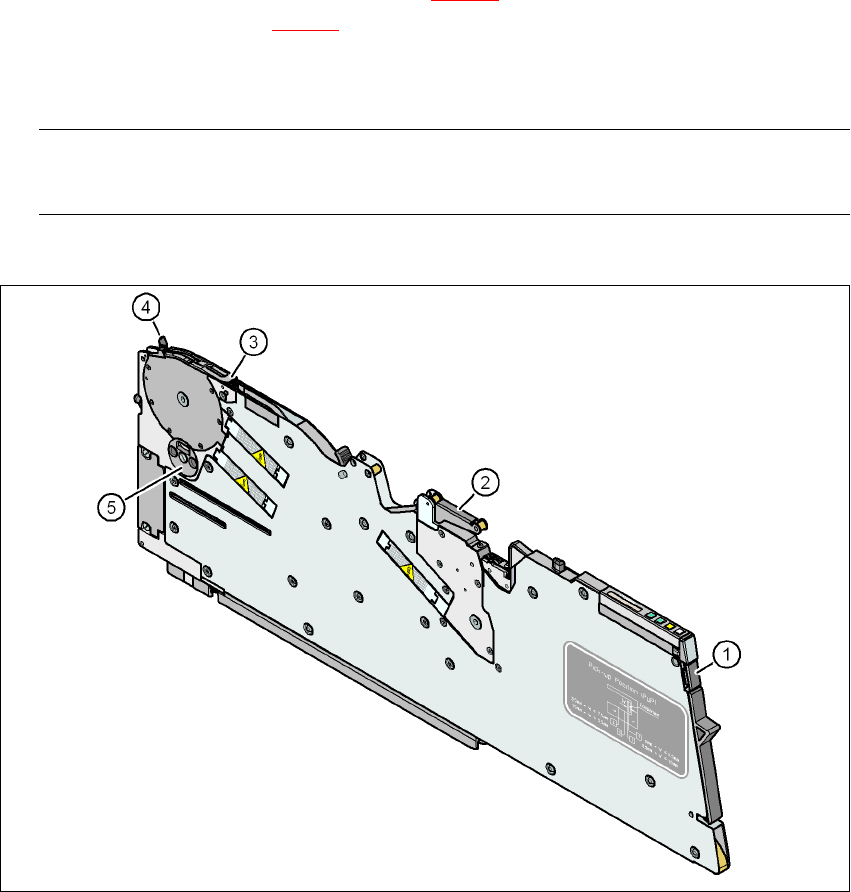

Pис. 5.10 - 2 Перед применением проверьте подающий модуль Х
(1) Ручка захвата
(2) Рычаг регулирования покровной пленки
(3) Окно забора
(4) Ручка для поднятия и ввода окна захвата в паз
(5) Емкость отходов компонентов
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Настройка подающих модулей Издание 01/2011
330
5.10.3.2 Применение подающего модуля Х на столике компонентов
5

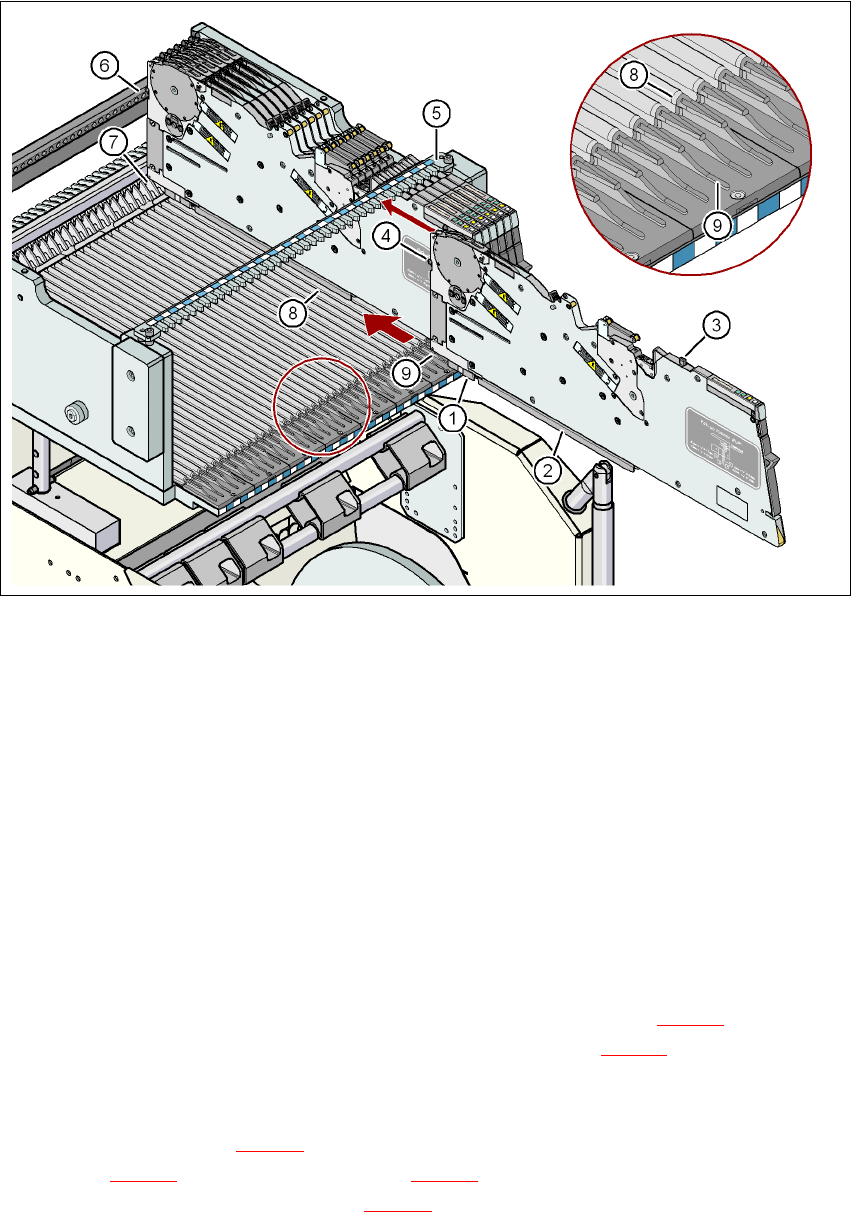

Pис. 5.10 - 3 Применение подающего модуля Х на столике компонентов
(1) Передняя направляющая скольжения подающего модуля Х
(2) Задняя направляющая скольжения подающего модуля Х
(3) Центрирующий штифт в положении "сзади" на подающем модуле Х
(4) Центрирующий штифт в положении "впереди" на подающем модуле Х
(5) Выемки в центрирующей планке для захвата центрирующего штифта в положении "сза-
ди"
(6) Центрирующие отверстия в столике компонентов для захвата центрирующего
штифта
в положении "впереди"
(7) Фиксирующие защелки
(8) Направляющий профиль столика компонентов (-профиль)
(9) Вспомогательное устройство ввода для подающего модуля
5
→ Установите переднюю направляющую скольжения (пол. 1 на рис. 5.10 - 3) подающего
модуля на вспомогательное устройство ввода (поз. 9 на рис. 5.10 - 3
) столика компонен-
тов.
→Держите подающий модуль вертикально и двигайте его вперед по направляющему про-
филю (поз.8 на рис. 5.10 - 3
). Подающий модуль скользит благодаря передней (поз. 1
на рис. 5.10 - 3
) и задней (поз. 2 на рис. 5.10 - 3) направляющей скольжения по направ-
ляющему профилю (поз. 8 на рис. 5.10 - 3
).
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Задачи при эксплуатации машины
Издание 01/2011 Настройка подающих модулей
331
→Осторожно двигайте подающий модуль дальше, пока центрирующий штифт в "пере-
днем" положении (поз. 4 на рис. 5.10 - 3
, стр. 330) не опустится в центрирующее отвер-
стие (поз. 6 на рис. 5.10 - 3
, стр. 330).
→При этом обращайте внимание на центрирующий штифт в "обратном" положении (поз.
3 на рис. 5.10 - 3
, стр. 330) подающего модуля. Он должен без проблем попасть в вы-
емки (поз. 5) центрирующей планки, иначе подающий модуль не находится в вертикаль-
ном положении на столике компонентов или он не был правильно установлен на
направляющем профиле (поз. 8 на рис. 5.10 - 3
, стр. 330).
→В позиции упора держателя подающего модуля фиксирующая защелка (поз. 7 на рис.
5.10 - 3
, стр. 330) входит в зацепление с замыкающим роликом подающего модуля (поз.
1 на рис. 3.9 - 1
, стр. 172). В случае, если вы забыли завести в паз ручку захвата (поз.1
на рис. 5.10 - 2
, стр. 329), через пару секунд загорится индикатор состояния на панели
управления подающего модуля красным светом. Текст сообщения об ошибке появится
на ЖК-индикаторе "Handle (Рукоятка) --->>" (см. рис. 5.11 - 1
, стр. 337).
→Заведите ручку захвата (поз. 1 на рис. 5.10 - 2
, стр. 329) в паз. Индикатор состояния
подающего модуля теперь загорится зеленым и подающий модуль будет готов к
эксплуатации. На ЖК-мониторе снова отобразятся данные о номере дорожки и ши-
рине шага транспортера.
5.10.4 Заправка ленты для компонентов на подающем модуле Х
5.10.4.1 Проверьте состояние ленточного подающего модуля Х
→ Если вы заправляете ленту в подающий модуль, обязательно проверьте, располо-
жены ли компоненты в зоне окна захвата (поз. 2 на рис. 5.10 - 5
, стр. 333).
→На всякий случай, уберите любые находящиеся там компоненты, так как они могут
привести к нарушениям в работе.
5.10.4.2 Подготовка ленты для компонентов к заправке
→Убедитесь в том, что лента в начале имеет ровную кромку среза.
→ Если отверстия для транспортера надорваны или согнуты, то лучше отрежьте эту
часть ленты.
→ Обращайте внимание на то, чтобы к покровной пленке не налипла клейкая лента.
→ Оттяните около 30 см ленты, если компоненты так и не появились.
ССЫЛКА 5
Используйте заправщик ленты SMD, если не хватает покровной ленты для того, чтобы
компоненты не терялись:
для 8-мм ленты: изделие № 00355265-xx
для 12-мм ленты: изделие № 00356342-xx
→ Укоротите ленту при помощи свободных гнезд компонентов на 3 см.
