Руководство по эксплуатации SIPLACE серия X ПО - версия SR.70x.xx и выше З адачи при эксплуатации машины Издание 01/2011 Настройка подающих модулей 333 5 P ис . 5.10 - 5 Окно заб ор а ленточного подающего модуля (1) Ус т…
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Настройка подающих модулей Издание 01/2011
332
→ Удалите компоненты из открытых карманов ленты.
→Сверните покровную пленку вокруг переднего края ленты вдоль обратной стороны
ленты.
5.10.4.3 Заправка ленты на подающем модуле Х
5

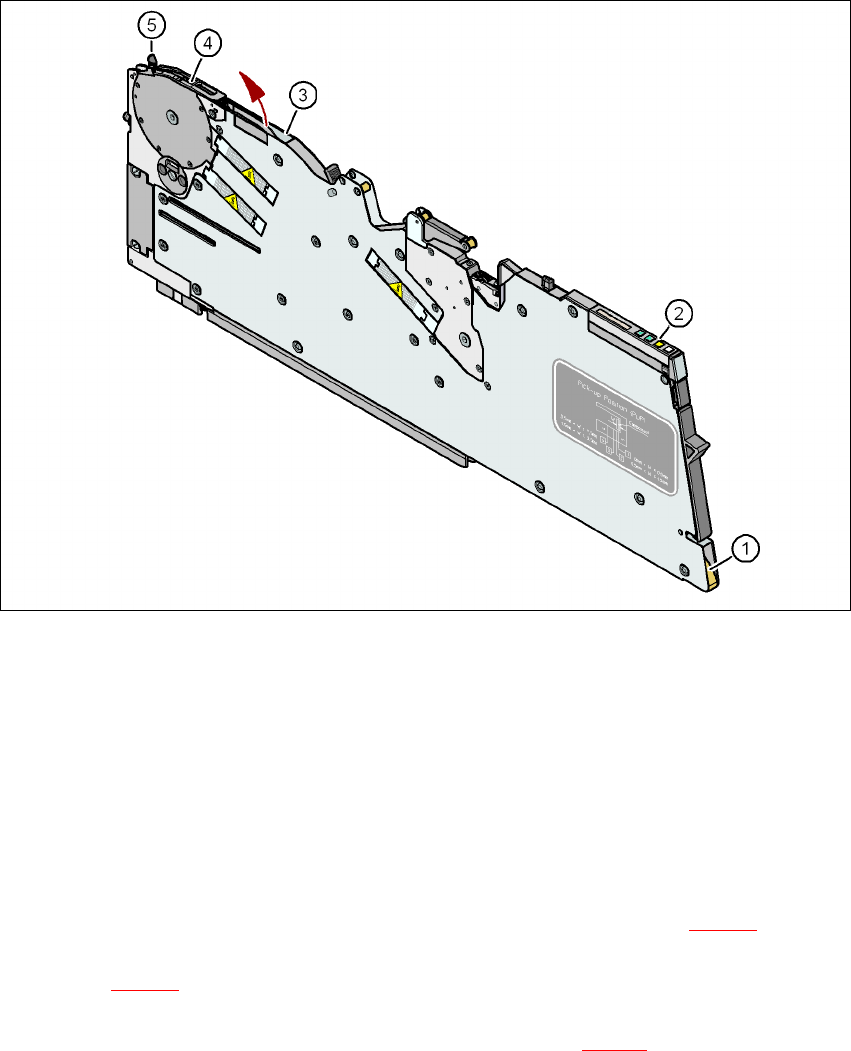

Pис. 5.10 - 4 Заправка ленты для компонентов
(1) Входное отверстие к направляющему каналу ленты
(2) Панель управления
(3) Выводное отверстие направляющего канала ленты
(4) Окно забора
(5) Ручка для поднятия окна забора
→Держите ленту таким образом, чтобы транспортировочные отверстия могли быть вид-
ны на левой стороне относительно направления транспортировки.
→Продолжайте двигать ленту сквозь входное отверстие (поз. 1 на рис. 5.10 - 4
) направ-
ляющего канала ленты до тех пор, пока она не выйдет из выходного отверстия (поз. 3
на рис. 5.10 - 4
).
→Вытяните ленту наверх и откиньте покровную пленку на верхней стороне ленты.
→Протащите начало ленты под окном забора (поз. 2 на рис. 5.10 - 5
) до тех пор, пока лен-
ты не соприкоснется с колесом штифта.
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Задачи при эксплуатации машины
Издание 01/2011 Настройка подающих модулей
333
5

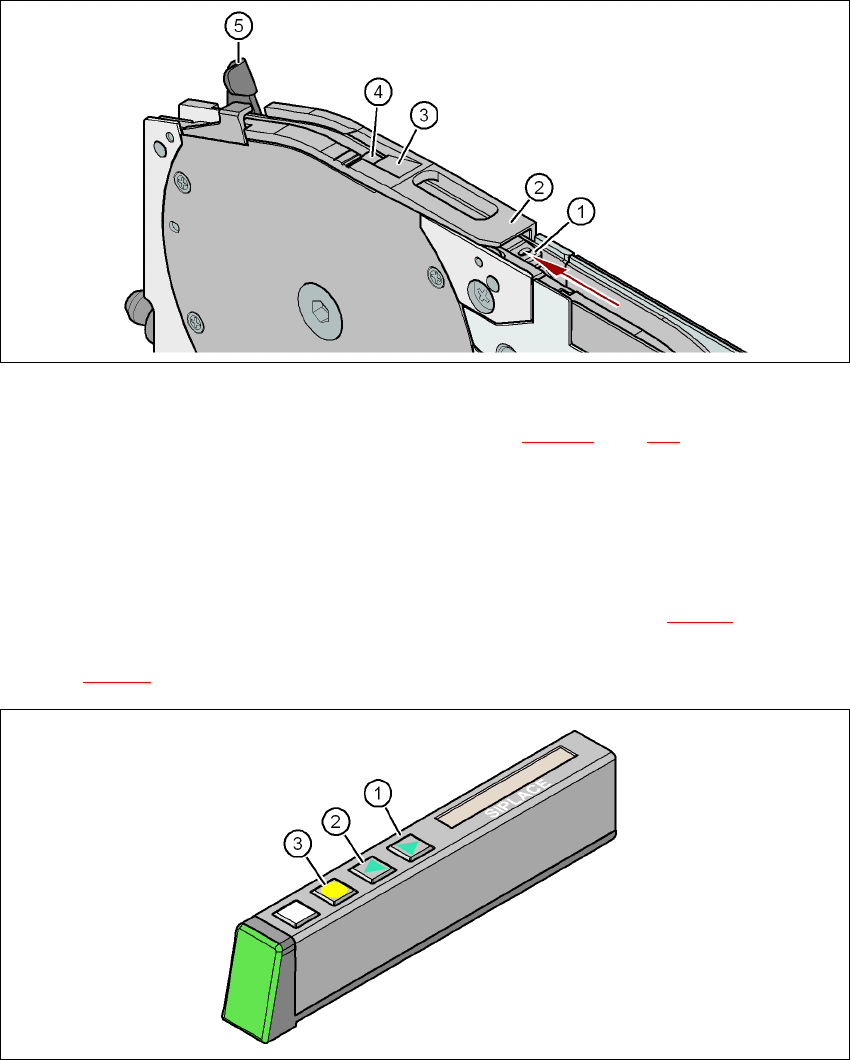

Pис. 5.10 - 5 Окно забора ленточного подающего модуля
(1) Устройство поддержки ленты, съемное (см. раздел 5.10.4.4, стр. 335)
(2) Окно забора
(3) Отводной край для покровной пленки
(4) Зона забора для компонентов
(5) Ручка для поднятия и блокировки окна захвата
→На панели управления удерживайте кнопку "Вперед" (поз. 1 на рис. 5.10 - 6
) до тех пор,
пока место изгиба покровной пленки на окажется в зоне забора компонентов (поз. 4 на
рис. 5.10 - 5
).
5
Pис. 5.10 - 6 Панель управления подающего модуля
(1) Кнопка "Вперед" для перемещения ленты вперед
(2) Кнопка "Назад" для перемещения ленты назад
(3) Кнопка "Пленка" для натяжения пленки
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Настройка подающих модулей Издание 01/2011
334
→ Переместите ручку (поз. 5 рис. 5.10 - 5, стр. 333) вперед для того, чтобы поднять окно
забора (поз. 2 на рис. 5.10 - 5
, стр. 333) и перевести его в первое закрепленное поло-
жение.
→Извлеките покровную пленку по бокам вдоль окна забора и под окном забора.
→Отворачивайте край покровной пленки, пока она не будет прилегать к отводному краю
(поз. 3 на рис. 5.10 - 5
, стр. 333).
ССЫЛКА 5
Опустите окно забора, когда покровная пленка будет прилегать к отводному краю.
→Верните ручку (пол. 5 на рис. 5.10 - 5
, стр. 333) в обратное положение для того, чтобы
опустить окно забора.
→Протяните покровную пленку сквозь рычаг регулирования расхода покровной пленки
(пол. 2 на рис. 5.10 - 7
) далее к уплотнительным кольцам механизма подачи покровной
пленки (поз. 1 на рис. 5.10 - 7
).
5

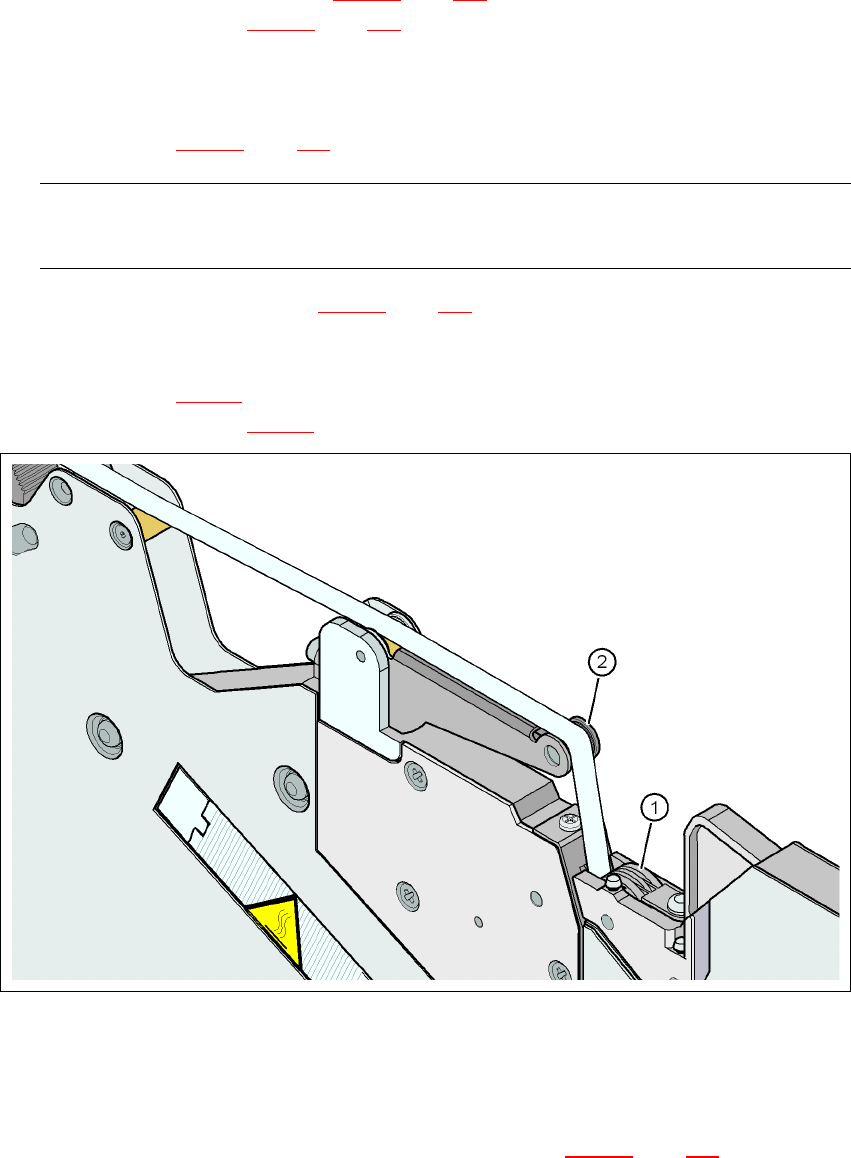

Pис. 5.10 - 7 Протяжка покровной пленки до уплотнительных колец механизма подачи покровной пленки
(1) Уплотнительные кольца для механизма подачи покровной пленки
(2) Покровная пленка
5
→Нажмите и удерживайте кнопку "Пленка" (пол. 3 на рис. 5.10 - 6, стр. 333) до тех пор,
пока не произойдет натягивание пленки. Рычаг расхода покровной пленки перемеща-
ется вниз и останавливает работу приводного двигателя.
→Отрежьте ленту по передней кромке подающего модуля.
