5.10.4.4 Устройство поддержки ленты для 8-мм ленточного подающего модуля
5

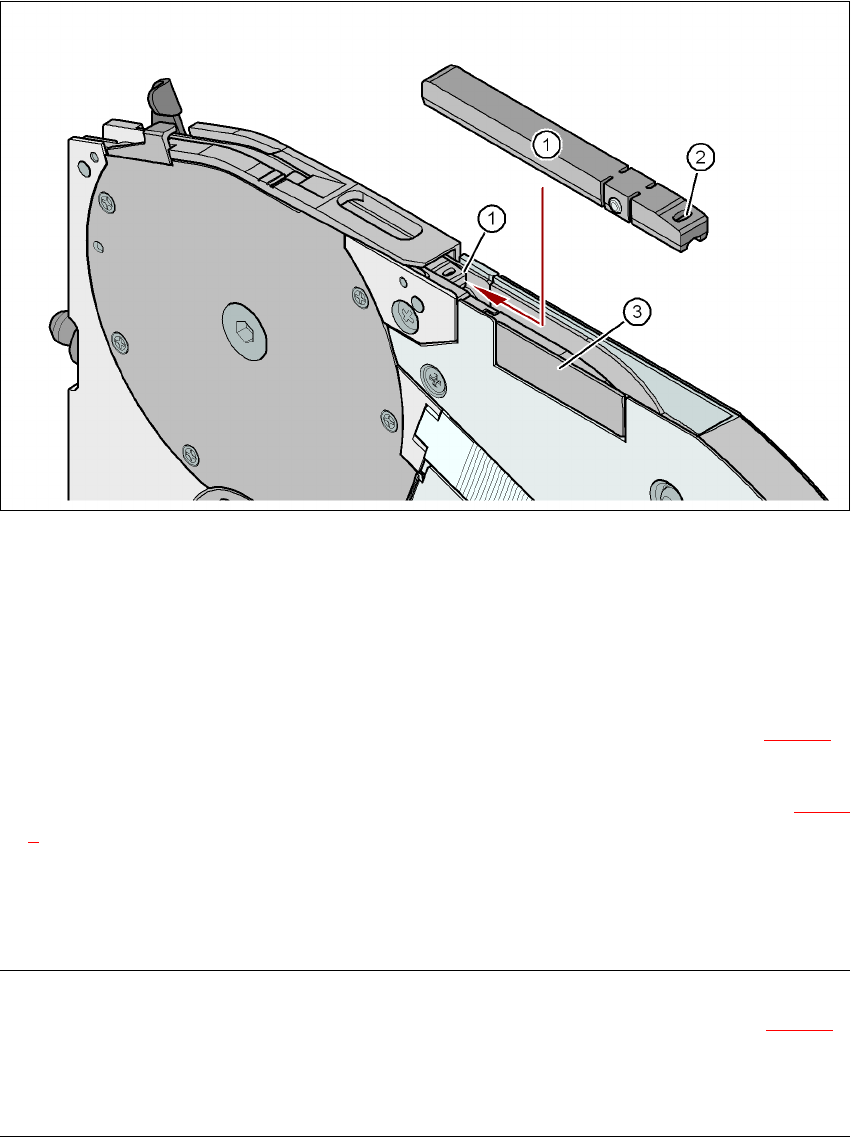

Pис. 5.10 - 8 8 мм - подающий модуль Х - устройство поддержки и датчик стыковки
(1) Устройство поддержки ленты, съемное
(2) Овальное отверстие в устройстве поддержки ленты
(3) Место установки для датчика стыковки
8-мм подающий модуль Х оснащен устройством поддержки ленты (пол. 1 на рис. 5.10 - 8
).
При необходимости, оно легко снимается.
→Введите рабочий конец отвертки часовщика в овальное отверстие (пол. 2 на рис. 5.10 -
8) устройства поддержки ленты и извлеките устройство поддержки ленты в направле-
нии, противоположном транспортировке ленты.
→При использовании устройства поддержки ленты обращайте внимание на то, чтобы оно
могло занять требуемое положение.
ССЫЛКА 5
Всегда используйте устройство поддержки ленты для компонентов (пол. 1 на рис. 5.10 - 8
),
начиная с 0402 и меньше, в 8-мм подающем модуле Х. Таким образом, вы получаете пос-
тоянную величину высоты забора Z и, тем самым, максимально сокращаете время
настройки высоты забора.
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Настройка подающих модулей Издание 01/2011
336
5.10.4.5 Датчики стыковки для ленточных подающих модулей Х
Ленточные подающие модули Х могут быть дооснащены датчиками стыковки. Существуют
две модели датчика:
датчик стыковки для 8-мм и 12-мм ленточных подающих модулей
датчик стыковки для 16-мм и 88-мм ленточных подающих модулей. 5
Датчик стыковки устанавливается в месте, отмеченном как поз. 3 на рис. 5.10 - 8
, стр. 335.
Ленточные подающие модули с уже установленными датчиками стыковки также имеются в
наличии (см. раздел 3.9.2
, со страницы 174).
5.10.5 Наладка подающего модуля Х
Наладка подающего модуля Х описана в руководстве Jobguide.
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Задачи при эксплуатации машины
Издание 01/2011 Обращайте внимание на показания ЖК-индикатора и индикатора состояния на подающем модуле Х
337
5.11 Обращайте внимание на показания
ЖК-индикатора и индикатора состояния на
подающем модуле Х
Подающие модули Х оснащены для сигнализации рабочих состояний многоцветным инди-
катором состояния (пол. 6 на рис. 5.11 - 1
) и ЖК-индикатором (пол. 1 на рис. 5.11 - 1) для
отображения текстов сообщений.
5
Pис. 5.11 - 1 Кнопки, ЖК-индикатор и индикатор состояния на подающем модуле Х
(1) ЖК-индикатор
(2) Кнопка "Вперед"
(3) Кнопка "Назад"
(4) Кнопка "Пленка"
(5) Кнопка "Настройка"
(6) Индикатор состояния, многоцветный
5.11.1 Индикатор состояния
– Зеленый:
подающий модуль готов к эксплуатации и имеет текущие настройки.
– Оранжевый:
отправка предупреждения. Текст предупреждения отображается в ЖК-индикаторе.
– Красный:
возникла неисправность. Сообщение об ошибке будет отображено на ЖК-индикаторе.
– Выкл:
подающий модуль не имеет текущих настроек.
