Руководство по эксплуатации SIPLACE серия X ПО - версия SR.70x.xx и выше З адачи при эксплуатации машины Издание 01/2011 Пополнение компонентами 343 5.14 Попо лнение компонентами Попо лнение компонентами по штрих - ко ду…
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Предотвращение ошибок дорожки Издание 01/2011
342
5.13.3 Система координат компонента и угол захвата
5

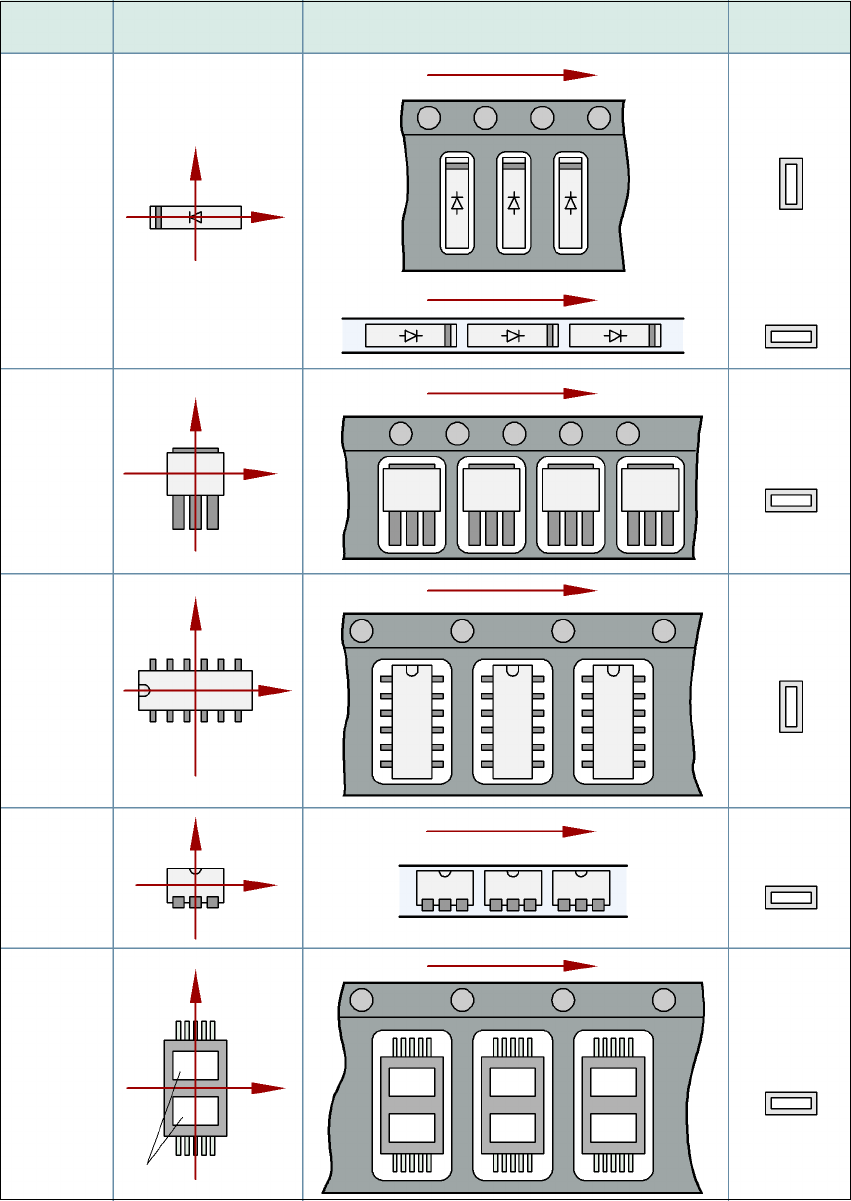

Pис. 5.13 - 1 Положение компонента и угол захвата компонента
Специаль-
ный
компонент
Магазин для
прутков:
Чип-
компоненты
поляризов.
0402
2220
Анод должен быть
выровнен по положи-
тельной оси X.
Тип корпуса
Положение
описания 0°
Положение в подаче
Угол захвата /
угол присоса
Лента:
SOT 23
Магазин
для прутков:
Лента:
Лента:
SO-IC
DIL-IC
SOT 194
Лента:
Отверстия
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Руководство по эксплуатации SIPLACE серия X
ПО-версия SR.70x.xx и выше Задачи при эксплуатации машины
Издание 01/2011 Пополнение компонентами
343
5.14 Пополнение компонентами
Пополнение компонентами по штрих-коду и без штрих-кода описано в интерактивной
справке.
→ Своевременно наращивайте новую ленту в подающих модулях, чтобы подающие мо-
дули не оставались пустыми.
→Однако не сращивайте ленты слишком рано. Если после сращивания конец старой
ленты наматывается на новый рулон, это может привести к переполнению нового руло-
на
, соскальзыванию ленты и образованию слипшихся петель. Это в свою очередь при-
водит к ошибкам захвата и продолжительным простоям.
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Стыковка и расстыковка тележки для подачи компонентов Издание 01/2011
344
5.15 Стыковка и расстыковка тележки для подачи
компонентов
5.15.1 Инструкции по технике безопасности при стыковке и расстыковке
тележек для подачи компонентов
ОПАСНО 5
Для предотвращения несчастного случая (защемление пальцев) стыковка и расстыковка
тележки для подачи компонентов должна выполняться только одним лицом.
5
Pис. 5.15 - 1 Инструкции по технике безопасности при стыковке и расстыковке тележек для
подачи компонентов
(1) Кнопка для стыковки и расстыковки тележки для подачи компонентов, место установки 1
(2) Кнопка для стыковки и расстыковки тележки для подачи компонентов, место установки 2
(3) Кнопка для стыковки и расстыковки тележки для подачи компонентов, место установки 3
(4) Кнопка для стыковки и расстыковки тележки для подачи компонентов, место установки 4
(T) Направление транспортировки печатных плат
