5.16 Стыковка и расстыковка тележек для подачи
компонентов со стыковочной станцией
5

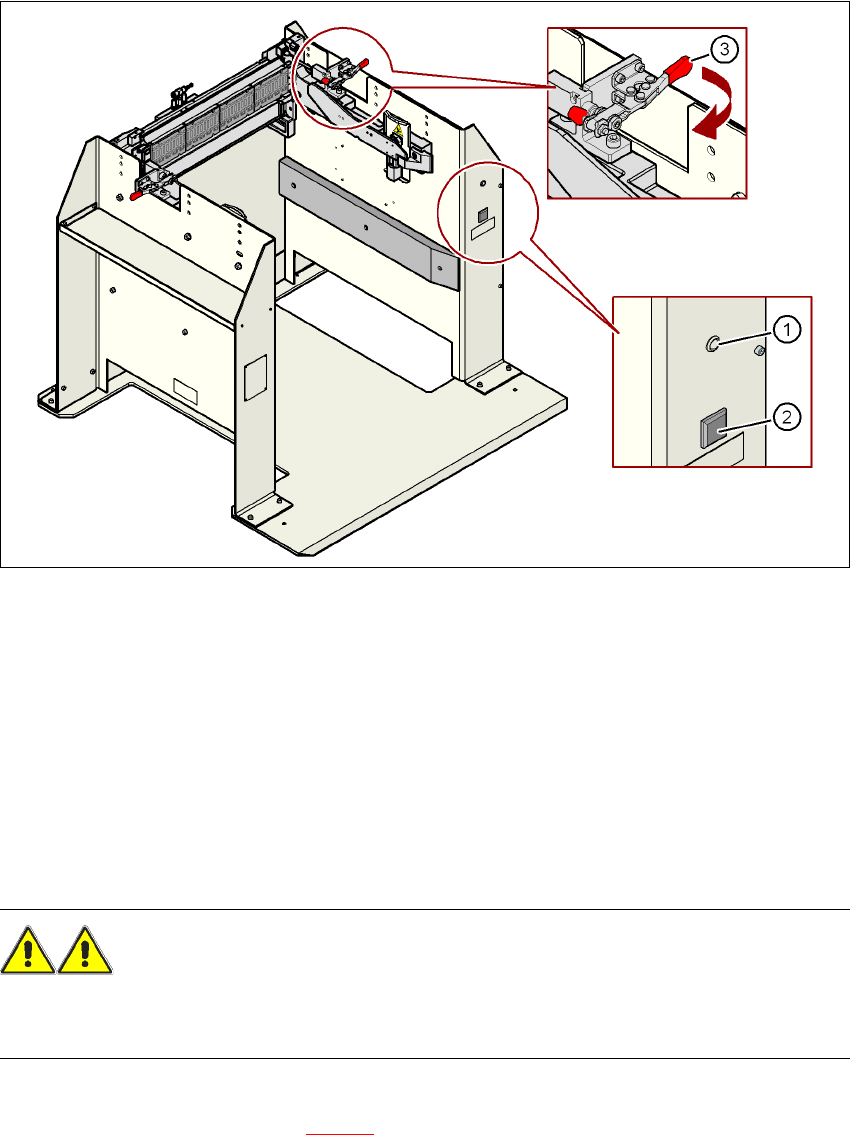

Pис. 5.16 - 1 Тележка для подачи компонентов серии X - опускание рукояток вниз
(1) Контрольная сигнальная лампочка для электроснабжения по сети
(2) Кнопка блокировки/разблокировки всех подающих модулей на тележке для подачи ком-
понентов
(3) Горизонтальные натяжные устройства для фиксации столика компонентов - ручка в "за-
крытом" положении
5.16.1 Выполнить стыковку тележки для подачи компонентов серии
SIPLACE X со стыковочной станцией
ОПАСНО 5
→Во время стыковки не беритесь ни за какие предметы в зоне между тележкой для пода-
чи компонентов и стыковочной станцией.
→ Откройте оба горизонтальных натяжных устройства одновременно при помощи клавиш
со стрелками (поз. 3 на рис. 5.16 - 1
).
Руководство по эксплуатации SIPLACE серия X
Задачи при эксплуатации машины ПО-версия SR.70x.xx и выше
Стыковка и расстыковка тележек для подачи компонентов со стыковочной станцией Издание 01/2011
350
→Аккуратно задвиньте тележку для подачи компонентов внутрь стыковочной станции.
При этом произойдет возвышение столика компонентов.
→Следите за тем, чтобы тележка для подачи компонентов ровно стояла на фундамент-
ной плите стыковочной станции.
→ Закройте оба горизонтальных натяжных устройства одновременно (поз. 3 на рис. 5.16
- 1, стр. 349).
Столик компонентов будет поднят до уровня окончательного положения, затем выпол-
няется его блокировка.
→С помощью кнопки (поз. 2 на рис. 5.16 - 1
, стр. 349) можно блокировать и разблокиро-
вать подающие модули на столике компонентов.
5.16.2 Отстыковка тележки для подачи компонентов SIPLACE Серия X
от стыковочной станции
ОПАСНО 5
→Во время расстыковки не беритесь ни за какие предметы в зоне между тележкой для
подачи компонентов и стыковочной станцией.
→Откройте оба горизонтальных натяжных устройства одновременно (поз. 3 на рис. 5.16
- 1, стр. 349).
Столик компонентов опустится.
→Извлеките тележку для подачи компонентов из стыковочной станции.
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
351
6 Расширения станции
6.1 Механизм смены приcосов
При помощи механизма смены присосов обеспечивается значительное повышение гибкос-
ти монтажной головки при обработке различных типов компонентов. Если на основании
программы монтажа требуется замена присосов, монтажная головка автоматически воз-
вращает старый присос в футляр присоса и забирает новый. Кроме того, это позволяет быс-
тро заменять отбракованные при вакуумной проверке присосы.
Забор
присосов из механизма смены присосов значительно точнее и быстрее, чем при руч-
ной замене. Для процесса монтажа мелких компонентов необходимо, чтобы радиальная эк-
сцентричность при вращении присосов была минимальной.
6.1.1 Механизм смены присосов для головки SIPLACE SpeedStar
Изделие № 00119715-xx Механизм смены приcосов серии X, C&P20
6

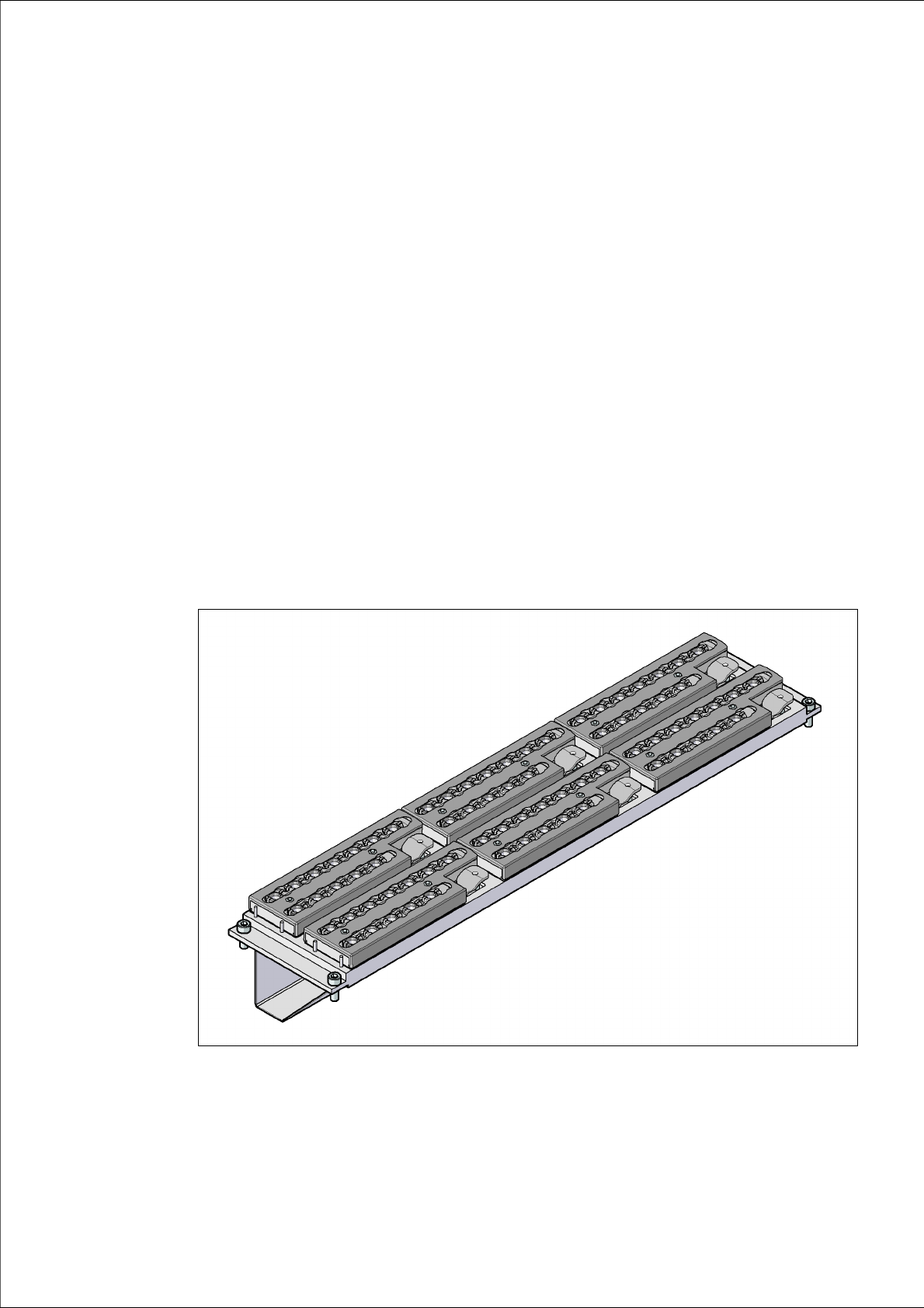

Pис. 6.1 - 1 Механизм смены присосов для головки SIPLACE SpeedStar
