Расширения станции Руководство по эксплуатации SIPLACE серия X Механизм смены при c осов ПО - версия SR.7 0x.xx и выше Издание 01/2011 354 6.1.1.4 По ло жени е механиз м а смены присосов для го ловк и SIPLACE SpeedS t ar…
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
353
6

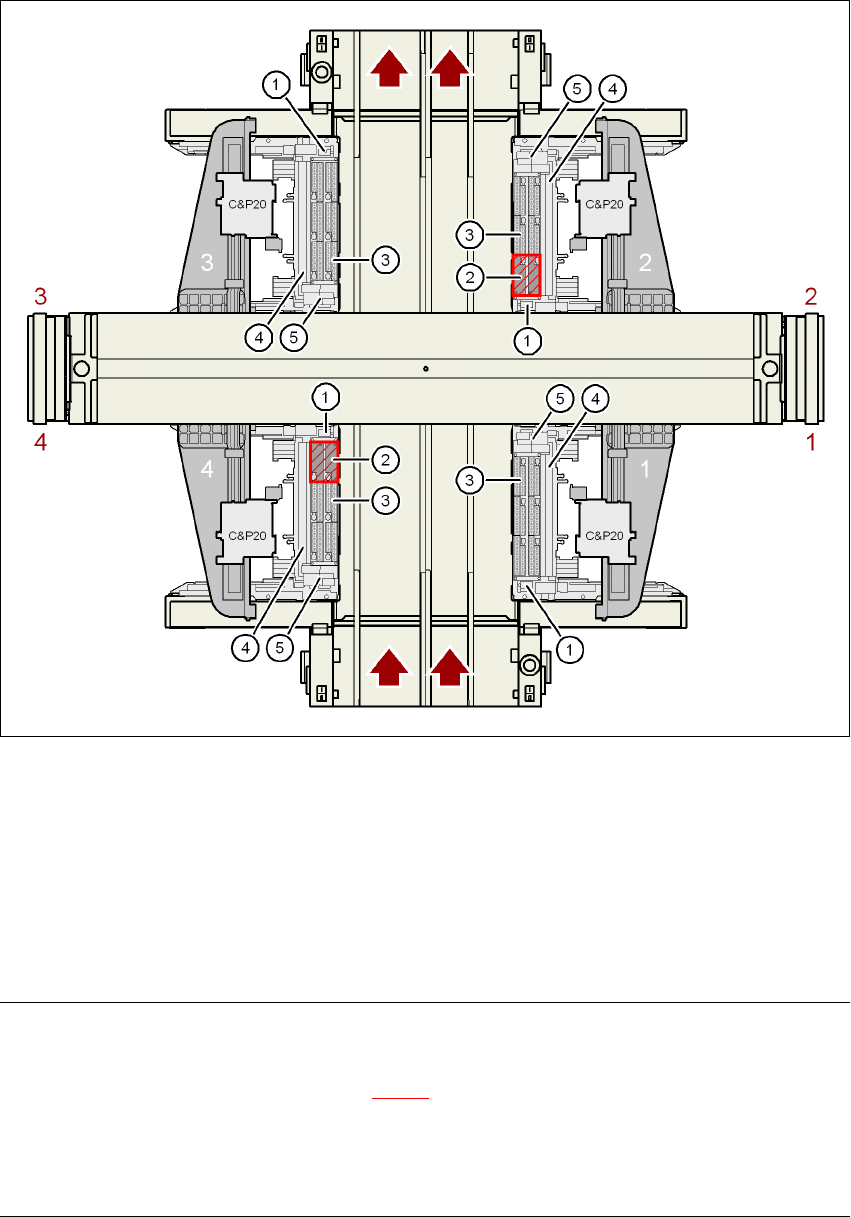

Pис. 6.1 - 2 Положение механизма смены присосов для головки SIPLACE SpeedStar на автомате X4I
ССЫЛКА: 6
– На местах установки 2 и 4 монтажные головки не имеют доступа к обоим внутренним
магазинам присосов (поз. 2 на рис. 6.1 - 2
).
– Все места под магазины должны быть заняты, иначе если магазины отсутствуют или
неправильно расположены, предохранительный контур выполняет остановку монтаж-
ного автомата.
6
(1) Механизм смены приcосов
(2) Положения для запасных магазинов присосов (место установки 2 или 4)
(3) Магазин присосов
(4) Контейнер для сбора бракованных компонентов
(5) Механизм снятия присосов и контейнер для сбора дефектных присосов
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
354
6.1.1.4 Положение механизма смены присосов для головки SIPLACE SpeedStar
на автомате X4
На местах установки 1, 2, 3 и 4 можно устанавливать до 2 механизмов смены приcосов для
головки SpeedStar (поз. 1 и 2 на рис. 6.1 - 3
). 8 механизма смены приcосов вмещают 48 ма-
газинов и 576 ниш для присосов.
6

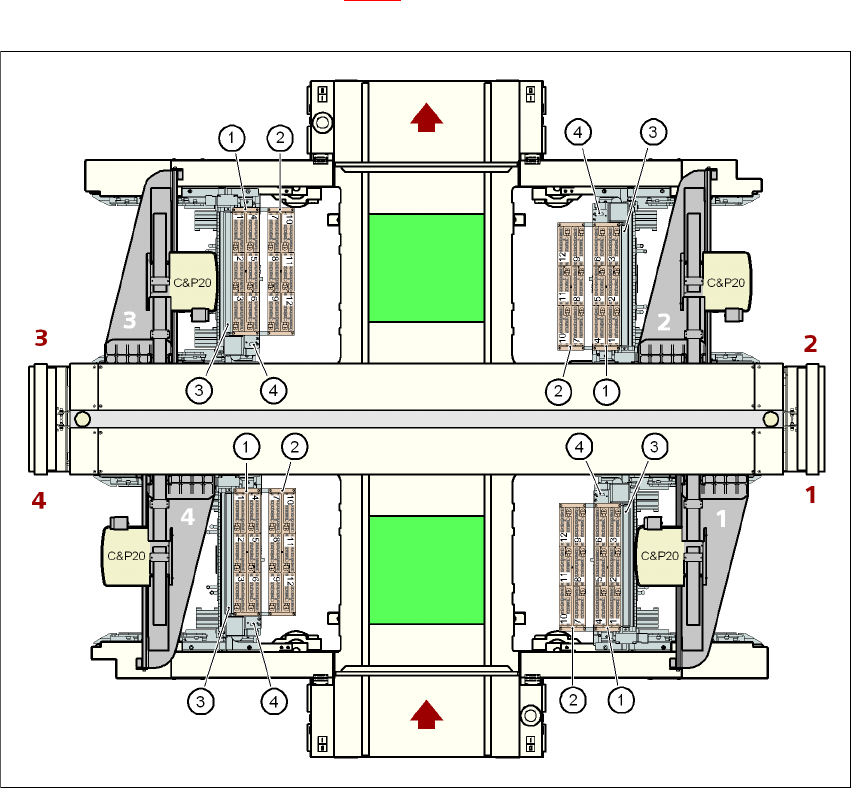

Pис. 6.1 - 3 Положение механизма смены присосов для головки SIPLACE SpeedStar на автомате X4
(1) Механизм смены приcосов, "ряд 1"
(2) Механизм смены приcосов, "ряд 2"
(3) Контейнер для сбора бракованных компонентов
(4) Механизм снятия присосов и контейнер для сбора дефектных присосов
(5) Магазин присосов
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
355
6.1.1.5 Положение механизма смены присосов для головки SIPLACE SpeedStar
на автомате X3
На местах установки 1, 3 и 4 можно устанавливать до 2 механизмов смены приcосов для
головки SpeedStar (поз. 1 и 2 на рис. 6.1 - 4
). На месте установки 2 может быть инсталлиро-
ван механизм смены присосов. 7 механизма смены приcосов вмещают 42 магазинов и 504
ниш для присосов.
6

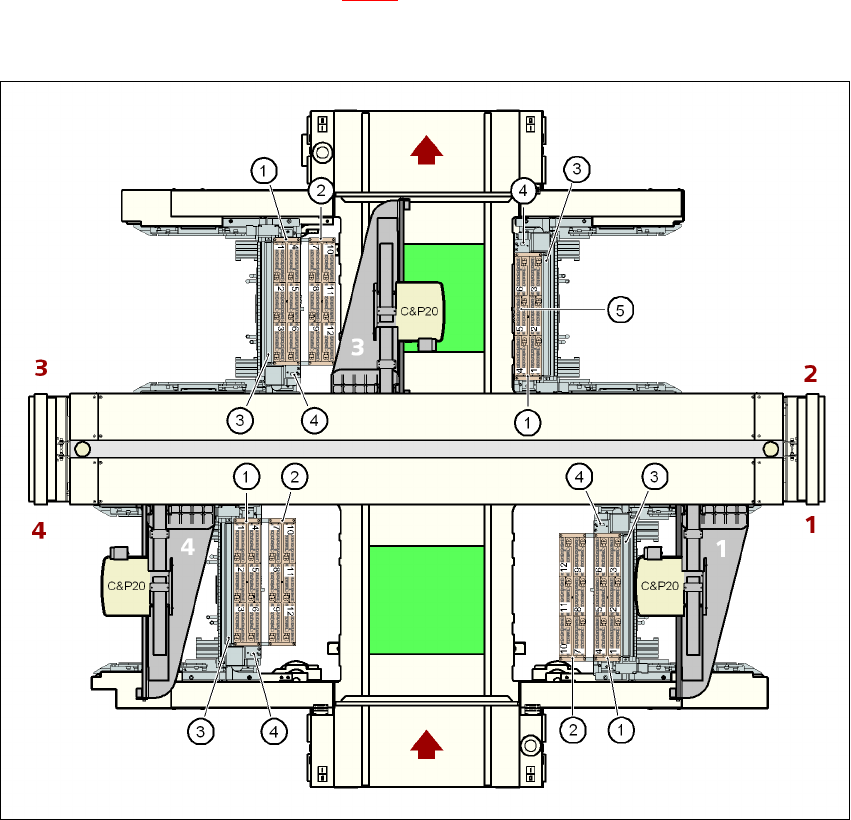

Pис. 6.1 - 4 Положение механизма смены присосов для головки SIPLACE SpeedStar на автомате X3
6
(1) Механизм смены приcосов, "ряд 1"
(2) Механизм смены приcосов, "ряд 2"
(3) Контейнер для сбора бракованных компонентов
(4) Механизм снятия присосов и контейнер для сбора дефектных присосов
(5) Магазин присосов
