Расширения станции Руководство по эксплуатации SIPLACE серия X Механизм смены при c осов ПО - версия SR.7 0x.xx и выше Издание 01/2011 356 6.1.1.6 По ло жени е механиз м а смены присосов для го ловк и SIPLACE SpeedS t ar…
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
355
6.1.1.5 Положение механизма смены присосов для головки SIPLACE SpeedStar
на автомате X3
На местах установки 1, 3 и 4 можно устанавливать до 2 механизмов смены приcосов для
головки SpeedStar (поз. 1 и 2 на рис. 6.1 - 4
). На месте установки 2 может быть инсталлиро-
ван механизм смены присосов. 7 механизма смены приcосов вмещают 42 магазинов и 504
ниш для присосов.
6
Pис. 6.1 - 4 Положение механизма смены присосов для головки SIPLACE SpeedStar на автомате X3
6
(1) Механизм смены приcосов, "ряд 1"
(2) Механизм смены приcосов, "ряд 2"
(3) Контейнер для сбора бракованных компонентов
(4) Механизм снятия присосов и контейнер для сбора дефектных присосов
(5) Магазин присосов
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
356
6.1.1.6 Положение механизма смены присосов для головки SIPLACE SpeedStar
на автомате X2
На местах установки 1 и 3 можно устанавливать до 2 механизмов смены приcосов для го-
ловки SpeedStar (поз. 1 и 2 на рис. 6.1 - 5
). На каждом из мест установки 2 и 4 может быть
инсталлирован механизм смены присосов. 6 механизма смены приcосов вмещают 36 мага-
зинов и 432 ниш для присосов.
6

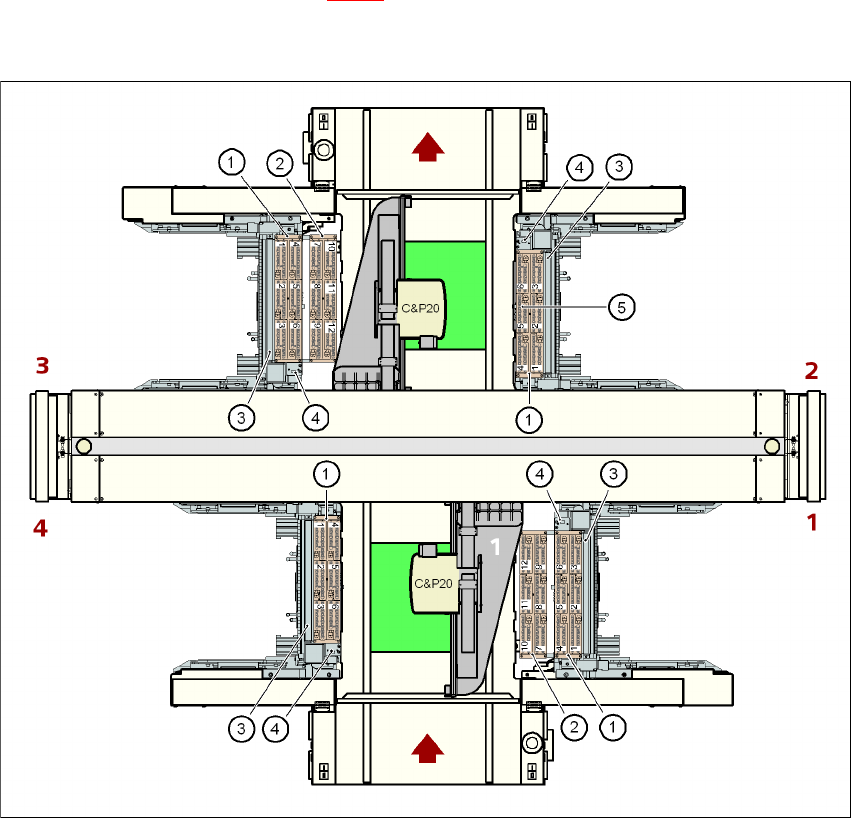

Pис. 6.1 - 5 Положение механизма смены присосов для головки SIPLACE SpeedStar на автомате X2
6
(1) Механизм смены приcосов, "ряд 1"
(2) Механизм смены приcосов, "ряд 2"
(3) Контейнер для сбора бракованных компонентов
(4) Механизм снятия присосов и контейнер для сбора дефектных присосов
(5) Магазин присосов
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
357
6.1.1.7 Монтаж
Механизм смены присосов на автомате X4I (см. рис. 6.1 - 2, стр. 353) и механизмы смены
присосов "ряд 1" на автомате X4-, X3- и X2 (см. рис. 6.1 - 3
, 6.1 - 4 и 6.1 - 5 со страницы 354)
закреплены, соответственно, на втягивающем устройстве тележки для подачи компонен-
тов. На автоматы SIPLACE X4-, X3- и X2 может быть установлен второй механизм смены
присосов. Для механизма смены приcосов "ряд 2" имеется монтажный комплект. Он состоит
из механизма снятия присосов и контейнера для сбора дефектных присосов (см. раздел
6.1.1.11
, стр. 361).
6

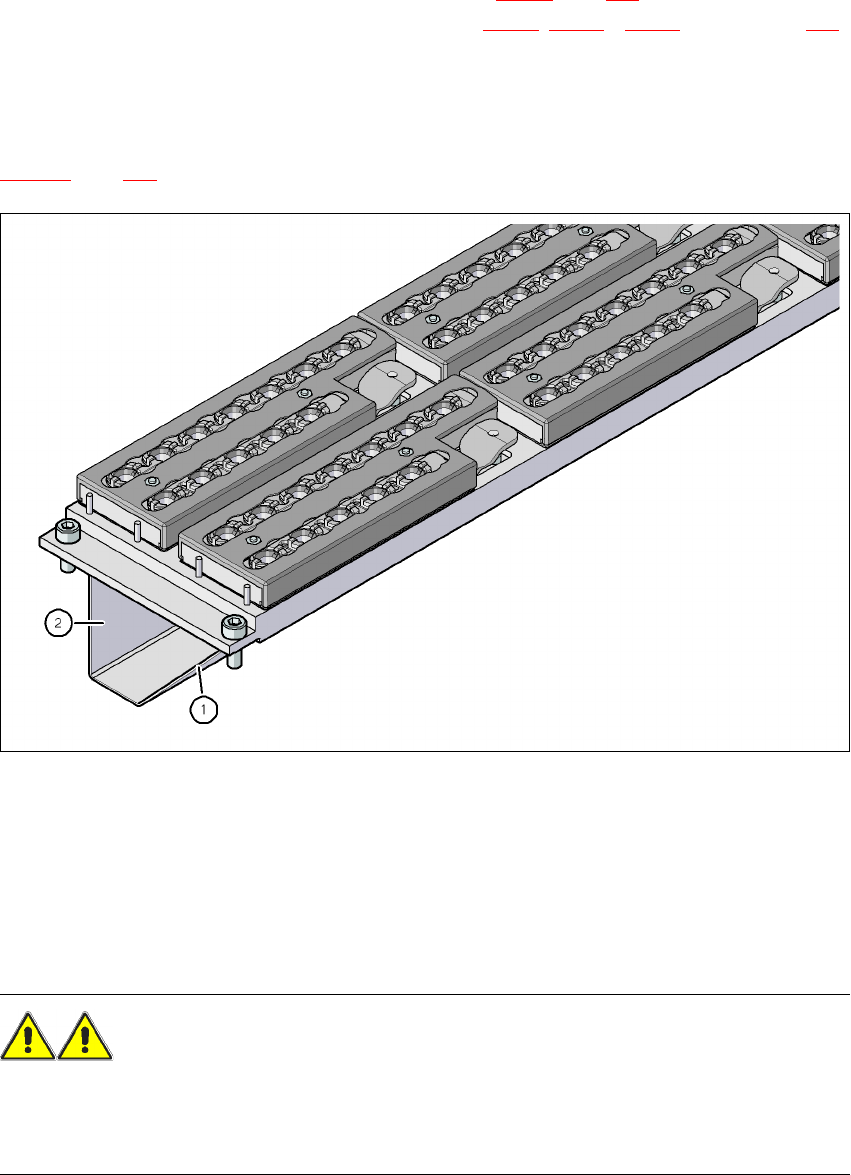

Pис. 6.1 - 6 Монтажное положение
(1) Диагональная сторона указывает на направление втягивающего устройства тележки
для подачи компонентов
(2) Вертикальная сторона указывает на направление транспортера печатных плат
→ Выровняйте механизм смены присосов таким образом, чтобы диагональная сторона
смотрела на втягивающее устройство тележки для подачи компонентов.
ОПАСНО 6
– Устанавливайте для каждой монтажной головки только соответствующий механизм
смены приcосов. При неправильной конфигурации имеется риск столкновения с голо-
вкой!
