Руководство по эксплуатации SIPLACE серия X Расширения станции ПО - версия SR.70x.xx и выше Издание 01/2011 Механизм смены при c осов 359 ОПАСНО 6 Выступающая над мага зином рук о ят к а ( поз . 1 на рис . 6.1 - 7 ) може…
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
358
6.1.1.8 Указания по обслуживанию
→ Если Вы заполняете магазин присосами определенного типа в первый раз, маркируйте
его с помощью наклейки.
ССЫЛКА 6
Заполнять магазин за пределами машины и заменять только полностью укомплекто-
ванные магазины. 6
→ Откройте блокиратор и вставьте присосы в отсеки для присосов.
→Закройте блокиратор, чтобы присосы не выпали из магазинов.
ОСТОРОЖНО 6
Магазины должны пополняться только тогда, когда все присосы, находящиеся на
Collect&Place-головке, вложены в свои магазины. 6
ССЫЛКА 6
Не допускайте падения компонентов на магазины. Это может привести к заклиниванию
блокиратора. Поэтому регулярно очищайте магазины и свободные места установки.
→ Программирование механизма смены приcосов описывается в руководстве по эксплуа-
тации SIPLACE Pro.
6.1.1.9 Замена магазина
→Нажмите на рычаг (поз. 1 на рис. 6.1 - 7, стр. 356), чтобы освободить магазин от кнопоч-
ных шариков (поз. 5 на рис. 6.1 - 7
, стр. 356). Извлеките магазин из носителя.
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
359
ОПАСНО 6
Выступающая над магазином рукоятка (поз. 1 на рис. 6.1 - 7
) может привести к столкнове-
нию с монтажной головкой. Обращайте внимание на то, чтобы рукоятки не выступали над
магазинами.
6

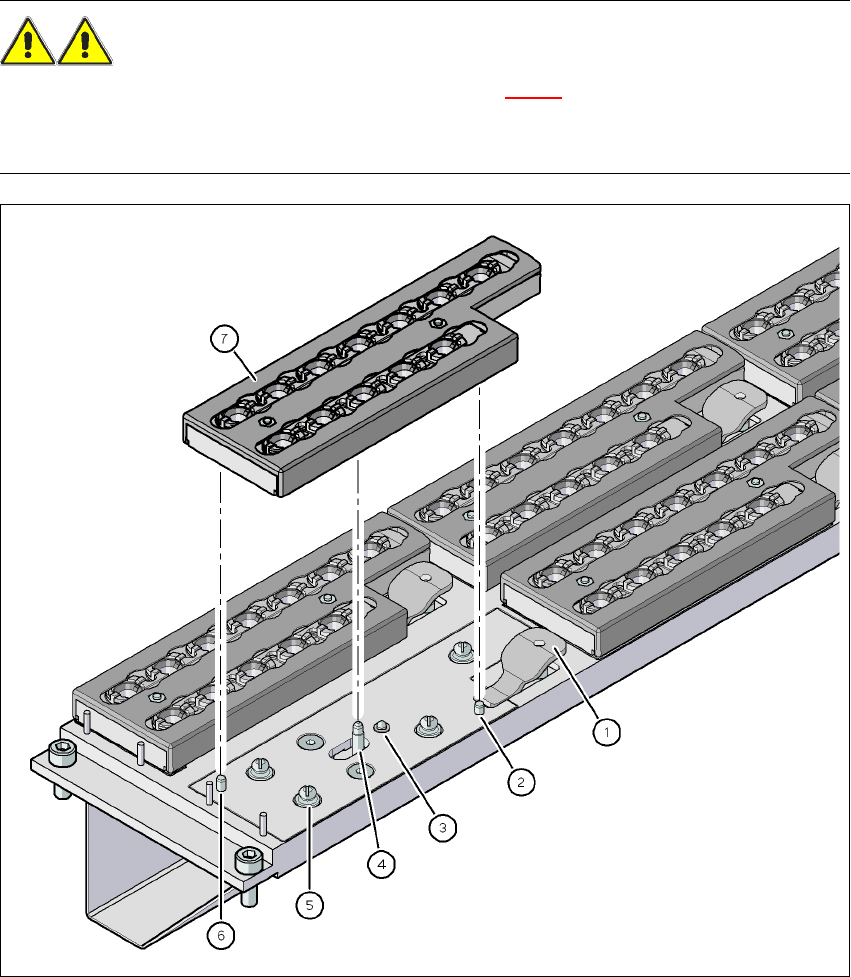

Pис. 6.1 - 7 Механизм смены присосов для головки SpeedStar- замена магазина
(1) Ручка для отвода магазина
(2) Цилиндрический штифт, входит в просверленное отверстие магазина
(3) Подпружиненный штифт для приведения в действие микровыключателя
(4) штифт шиберного механизма, перемещает блокиратор
(5) Шар нажимной кнопки
(6) Цилиндрический штифт, входит в продольное отверстие магазина
(7) Блокиратор в положении "блокировка магазина"
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
360
ССЫЛКА 6
– Переведите блокиратор в положение "блокировка магазина".
– Перед применением выровняйте магазин таким образом, чтобы центрирующие штиф-
ты (поз. 2 и 6 на рис. 6.1 - 7
, стр. 359) могли войти в центрирующее и продольное отвер-
стия.
→ Установите магазин на шары нажимных кнопок (поз. 5 на рис. 6.1 - 7
, стр. 359).
→ Равномерно нажимайте на магазин для того, чтобы все шары нажимных кнопок могли
попасть внутрь нажимных кнопок.
6.1.1.10 Распознавание положения
Каждый магазин механизма смены присосов имеет две ориентирующие марки, одна для оп-
ределения положения, другая - для определения углового положения.
6

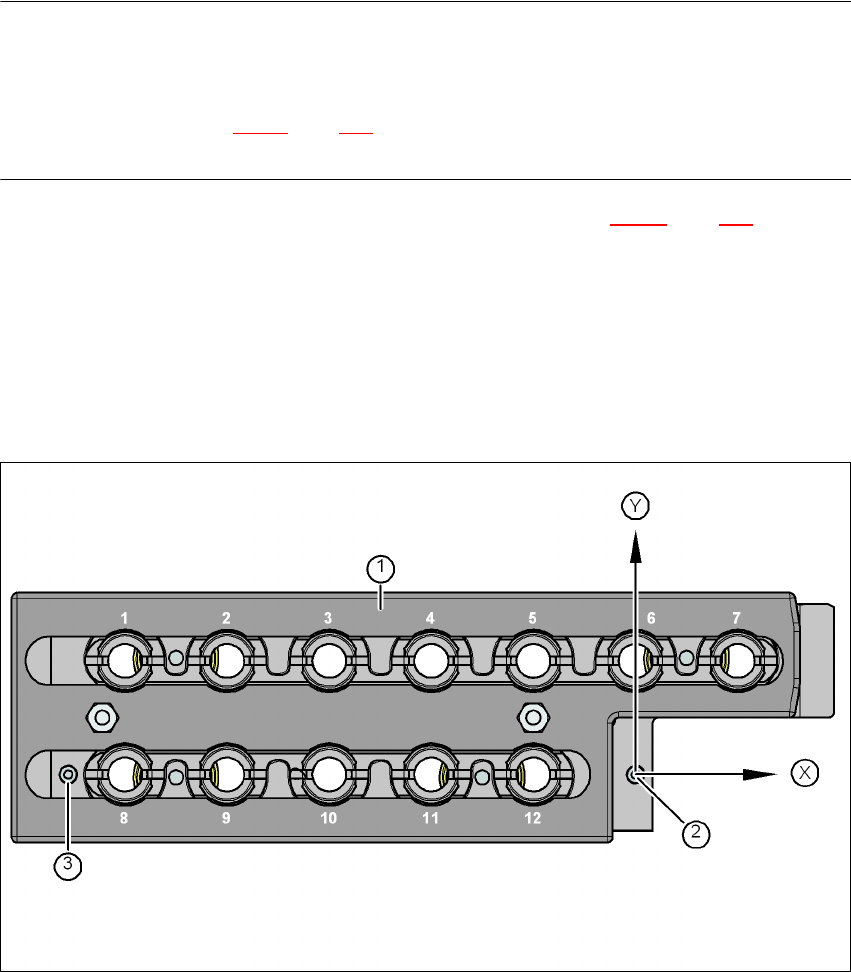

Pис. 6.1 - 8 Магазин присосов - нумерация ниш, марки для определения положения и углового положения
(1) Блокиратор в положении "магазин открыт"
(2) Ориентирующая марка для определения положения
(3) Ориентирующая марка для определения углового положения
