Руководство по эксплуатации SIPLACE серия X Расширения станции ПО - версия SR.70x.xx и выше Издание 01/2011 Механизм смены при c осов 361 6.1.1.1 1 Механиз м смены при c о сов " ряд 2" для голов ки Spee dSt ar …
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
360
ССЫЛКА 6
– Переведите блокиратор в положение "блокировка магазина".
– Перед применением выровняйте магазин таким образом, чтобы центрирующие штиф-
ты (поз. 2 и 6 на рис. 6.1 - 7
, стр. 359) могли войти в центрирующее и продольное отвер-
стия.
→ Установите магазин на шары нажимных кнопок (поз. 5 на рис. 6.1 - 7
, стр. 359).
→ Равномерно нажимайте на магазин для того, чтобы все шары нажимных кнопок могли
попасть внутрь нажимных кнопок.
6.1.1.10 Распознавание положения
Каждый магазин механизма смены присосов имеет две ориентирующие марки, одна для оп-
ределения положения, другая - для определения углового положения.
6
Pис. 6.1 - 8 Магазин присосов - нумерация ниш, марки для определения положения и углового положения
(1) Блокиратор в положении "магазин открыт"
(2) Ориентирующая марка для определения положения
(3) Ориентирующая марка для определения углового положения
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
361
6.1.1.11 Механизм смены приcосов "ряд 2" для головки SpeedStar
Изделие № 00119716-xx Механизм смены приcосов 2, серия X, C&P20
Механизм смены приcосов "ряд 2" может монтироваться на следующих местах установки:
Автомат X4: Места установки 1, 2, 3 и 4 (см. рис. 6.1 - 3
, страница 354)
Автомат X3: Места установки 1, 3 и 4 (см. рис. 6.1 - 4
, страница 355)
Автомат X2: Места установки 1 и 3 (см. рис. 6.1 - 5
, страница 356)
В комплект дооснащения наряду с механизмом смены приcосов входит монтажный комп-
лект.
6

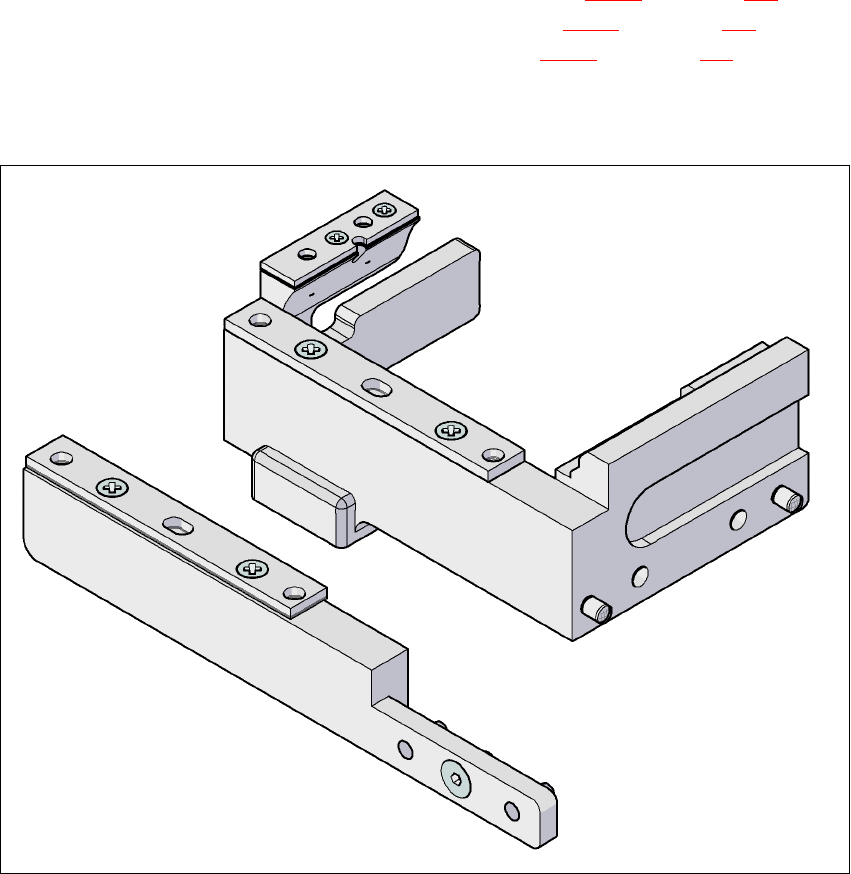

Pис. 6.1 - 9 Монтажный комплект для механизма смены приcосов "ряд 2"
6
6
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
362
6.1.2 Механизм смены приcосов для головки SIPLACE MultiStar и SpeedStar
Изделие № 00119741-xx Механизм смены приcосов CPP, серия X
6

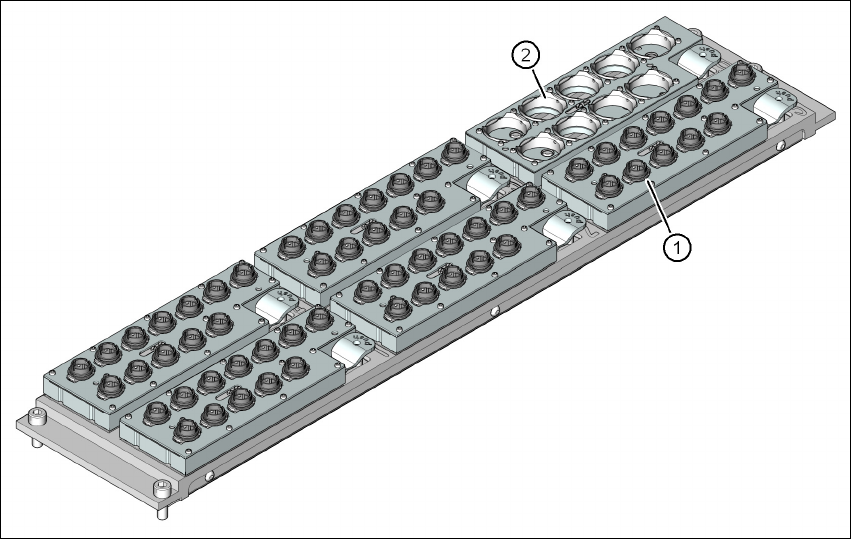

Pис. 6.1 - 10 Механизм смены приcосов для головки SIPLACE MultiStar и SpeedStar
(1) Магазин присосов для присосов типа 20xx
(2) Магазин присосов для присосов типа 28xx
6.1.2.1 Описание
Данный механизм смены присосов может применяться как с головкой CPP, так и с головкой
C&P20. Магазины расположены на общей подложке, они отцентрованы с помощью двух ци-
линдрических штифтов и зафиксированы 4 нажимными кнопками. При помощи 2 ориенти-
рующих марок на каждом магазине определяется точное положение. Контроль за
правильным положением магазинов на подложке осуществляется при
помощи микровы-
ключателей для избежания столкновения монтажной головки с высоко выдвинутым магази-
ном. Все места под 6 магазинов должны быть заняты, в противном случае, если магазины
отсутствуют или неправильно расположены, предохранительный контур выполняет оста-
новку монтажного автомата. Кроме этого, механизм смены присосов распознает магазин
присосов по кодировке, из которой становится понятно, идет
ли речь о магазине присосов
20хх или магазине присосов 28хх для головки CPP или о магазине 10хх для головки C&P20.
При использовании головки SpeedStar запрещается применять магазины присосов для
MultiStar.
Существуют два исполнения станции присосов, одно для SIPLACE X4/X3/X2, а другое - для
SIPLACE X4I. На станции присосов компоненты могут сдуваться с присосов головок
