Руководство по эксплуатации SIPLACE серия X Расширения станции ПО - версия SR.70x.xx и выше Издание 01/2011 Механизм смены при c осов 365 6.1.2.2 Те х н и ч е с к и е данные 6 6 6 6 6 6.1.2.3 Пол ожение ме ханиз ма смены…
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
364
Магазин присосов для присосов типа 28xx 6
6
Pис. 6.1 - 12 Магазин присосов для присосов типа 28xx
(1) 5 ниш для присосов 28xx с максимальной длиной присоса 12,5 мм
(номера ниш 1, 5, 6, 8 и 9)
(2) 4 ниши для присосов 28xx с максимальной длиной присоса 16,5 мм
(номера ниш 2, 3, 4 и 7)
(3) Ориентирующие марки (видны только при открытом блокираторе)
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
365
6.1.2.2 Технические данные
6
6
6
6
6
6.1.2.3 Положение механизма смены присосов для головки SIPLACE MultiStar
на автомате X4I
На каждом из мест установки 1, 2, 3 и 4 может быть инсталлирован механизм смены присо-
сов для головки CPP (поз. 1 на рис. 6.1 - 13
, страница 366).
Для установок автоматического монтажа существуют следующие конфигурации механиз-
мов смены присосов:
6
Механизм смены приcосов для головки SIPLACE MultiStar и SIPLACE SpeedStar
Размеры (длина x ширина x высота) 449 x 94,5 x 55 мм³
Число отсеков для присосов
Тип 20xx 60
Тип 28xx 9
Тип 10xx, 11xx, 12xx 72
Типы присосов 20xx (головка CPP)
28xx (головка CPP)
10xx, 11xx, 12xx (головка C&P20)
Время замены присоса около 2 секунд / 1 присос
Разъем для присоединения пневмосистемы 0,48 MПa (4,8 бар)
Место
установки
Число магазинов
присосов
Число запасных
магазинов присосов
Число отсеков для
присосов
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
366
6
6

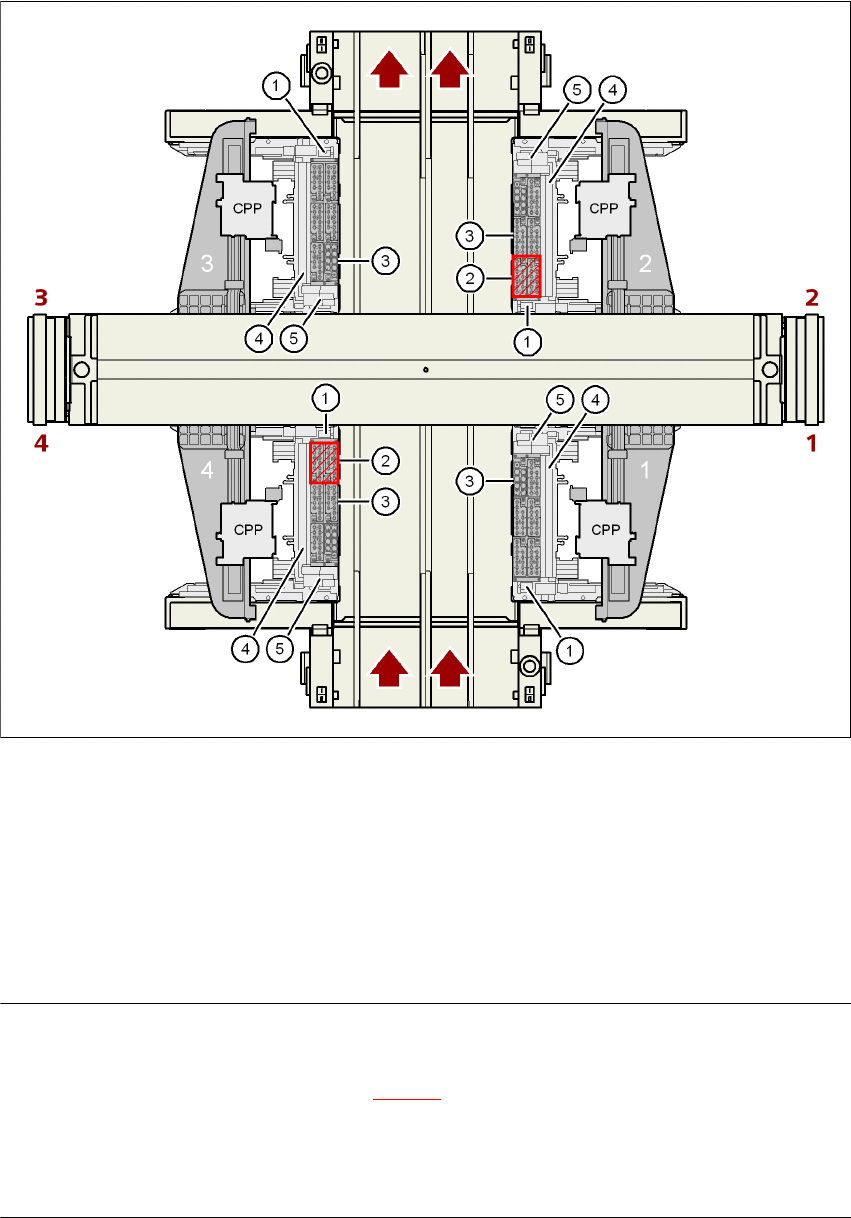

Pис. 6.1 - 13 Положение механизма смены присосов для головки SIPLACE MultiStar на автомате X4I
ССЫЛКА: 6
– На местах установки 2 и 4 монтажные головки не имеют доступа к обоим внутренним
магазинам присосов (поз. 2 на рис. 6.1 - 13
).
– Все места под магазины должны быть заняты, иначе если магазины отсутствуют или
неправильно расположены, предохранительный контур выполняет остановку монтаж-
ного автомата.
(1) Механизм смены приcосов
(2) Положения для запасных магазинов присосов (место установки 2 или 4)
(3) Магазин присосов
(4) Контейнер для сбора бракованных компонентов
(5) Механизм снятия присосов и контейнер для сбора дефектных присосов
