Руководство по эксплуатации SIPLACE серия X Расширения станции ПО - версия SR.70x.xx и выше Издание 01/2011 Механизм смены при c осов 369 6.1.2.6 Пол ожение ме ханиз ма смены присо сов для го лов ки SIPLACE MultiSt ar на…
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
368
6.1.2.5 Положение механизма смены присосов для головки SIPLACE MultiStar
на автомате X3
На местах установки 1, 3 и 4 можно устанавливать до 2 механизмов смены приcосов для
головки CPP (поз. 1 и 2 на рис. 6.1 - 15
). На месте установки 2 может быть инсталлирован
механизм смены присосов. Это обеспечивает максимальную емкость в 7 механизмов сме-
ны присосов.
Число ниш присосов при стандартной конфигурации составляет:
35 магазинов (20xx) = 420 ниш присосов
7 магазинов (28xx) = 63 ниши присосов
6

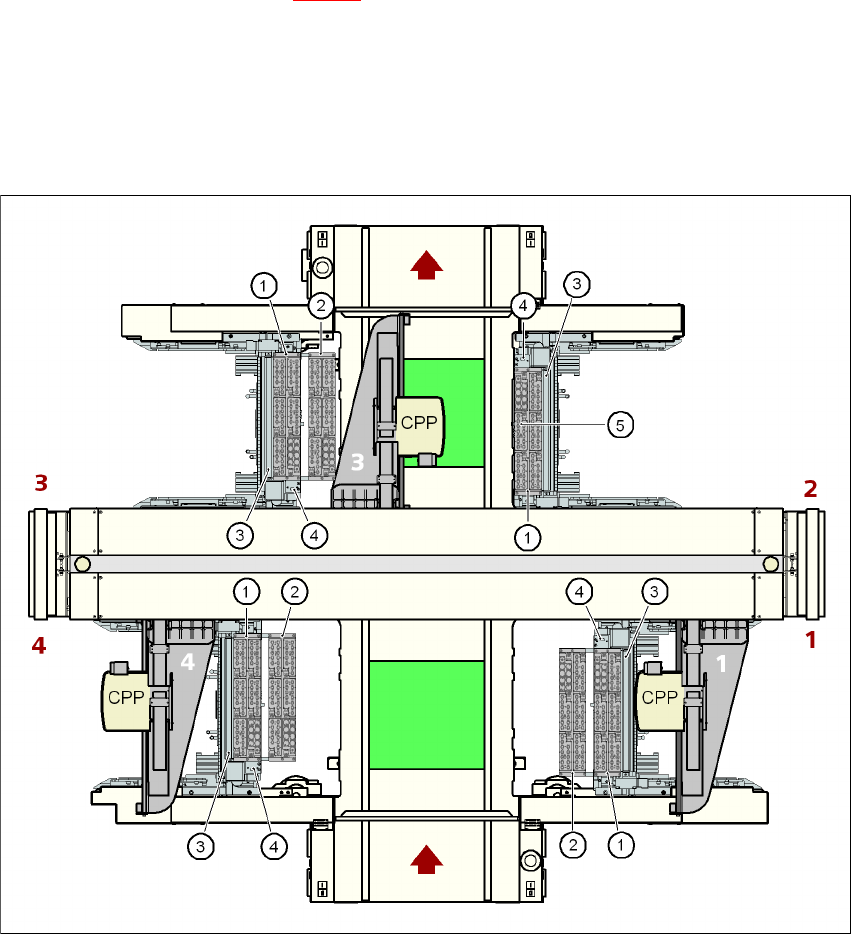

Pис. 6.1 - 15 Положение механизма смены присосов для головки SIPLACE MultiStar на автомате X3
6
(1) Механизм смены приcосов, "ряд 1"
(2) Механизм смены приcосов, "ряд 2"
(3) Контейнер для сбора бракованных компонентов
(4) Механизм снятия присосов и контейнер для сбора дефектных присосов
(5) Магазин присосов
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
369
6.1.2.6 Положение механизма смены присосов для головки SIPLACE MultiStar
на автомате X2
На местах установки 1 и 3 можно устанавливать до 2 механизмов смены приcосов для го-
ловки CPP (поз. 1 и 2 на рис. 6.1 - 16
). На каждом из мест установки 2 и 4 может быть инс-
таллирован механизм смены присосов. Это обеспечивает максимальную емкость в 6
механизмов смены присосов.
Число ниш присосов при стандартной конфигурации составляет:
30 магазинов (20xx) = 360 ниш присосов
6 магазинов (28xx) = 54 ниши присосов
6
Pис. 6.1 - 16 Положение механизма смены присосов для головки SIPLACE MultiStar на автомате X2
6
(1) Механизм смены приcосов, "ряд 1"
(2) Механизм смены приcосов, "ряд 2"
(3) Контейнер для сбора бракованных компонентов
(4) Механизм снятия присосов и контейнер для сбора дефектных присосов
(5) Магазин присосов
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
370
6.1.2.7 Монтаж
Механизм смены присосов на автомате X4I (см. рис. 6.1 - 13, стр. 366) и механизмы смены
присосов "ряд 1" на автомате X4-, X3- и X2 (см. рис. 6.1 - 14
, 6.1 - 15 и 6.1 - 16 со страницы
367
) закреплены, соответственно, на втягивающем устройстве тележки для подачи компо-
нентов. На автоматы SIPLACE X4-, X3- и X2 может быть установлен второй механизм смены
присосов. Для механизма смены приcосов "ряд 2" имеется монтажный комплект. Он состоит
из механизма снятия присосов и контейнера для сбора дефектных присосов (см. раздел
6.1.2.11
, стр. 374).
6

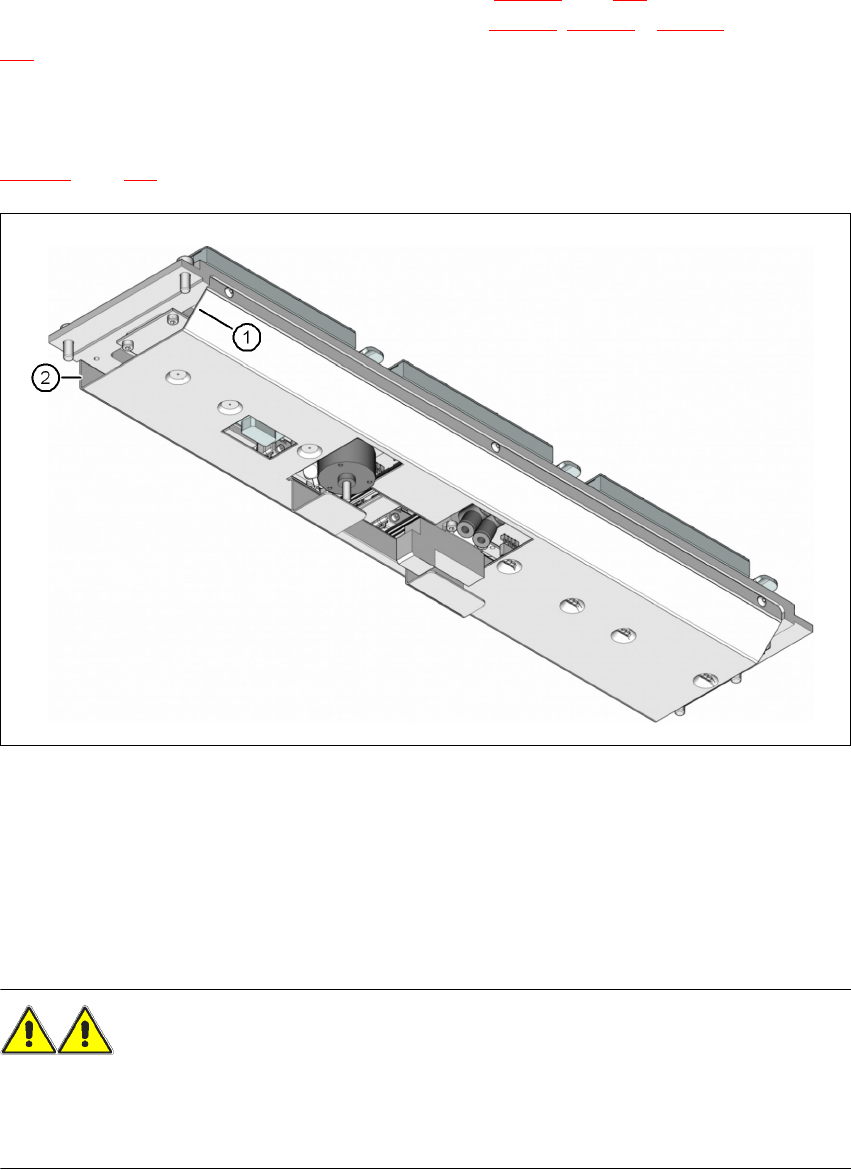

Pис. 6.1 - 17 Монтажное положение механизма смены присосов - вид снизу
(1) Диагональная сторона указывает на направление втягивающего устройства тележки
для подачи компонентов
(2) Вертикальная сторона указывает на направление транспортера печатных плат
→ Выровняйте механизм смены присосов таким образом, чтобы диагональная сторона
указывала на направление втягивающего устройства тележки для подачи компонентов.
ОПАСНО 6
– Устанавливайте для каждой монтажной головки только соответствующий механизм
смены приcосов. При неправильной конфигурации имеется риск столкновения с голо-
вкой!
