Руководство по эксплуатации SIPLACE серия X Расширения станции ПО - версия SR.70x.xx и выше Издание 01/2011 Механизм смены при c осов 371 6.1.2.8 Ук а з а н и я по обсл уживанию →Е с л и Вы заполняе т е маг азин пр исоса…
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
370
6.1.2.7 Монтаж
Механизм смены присосов на автомате X4I (см. рис. 6.1 - 13, стр. 366) и механизмы смены
присосов "ряд 1" на автомате X4-, X3- и X2 (см. рис. 6.1 - 14
, 6.1 - 15 и 6.1 - 16 со страницы
367
) закреплены, соответственно, на втягивающем устройстве тележки для подачи компо-
нентов. На автоматы SIPLACE X4-, X3- и X2 может быть установлен второй механизм смены
присосов. Для механизма смены приcосов "ряд 2" имеется монтажный комплект. Он состоит
из механизма снятия присосов и контейнера для сбора дефектных присосов (см. раздел
6.1.2.11
, стр. 374).
6
Pис. 6.1 - 17 Монтажное положение механизма смены присосов - вид снизу
(1) Диагональная сторона указывает на направление втягивающего устройства тележки
для подачи компонентов
(2) Вертикальная сторона указывает на направление транспортера печатных плат
→ Выровняйте механизм смены присосов таким образом, чтобы диагональная сторона
указывала на направление втягивающего устройства тележки для подачи компонентов.
ОПАСНО 6
– Устанавливайте для каждой монтажной головки только соответствующий механизм
смены приcосов. При неправильной конфигурации имеется риск столкновения с голо-
вкой!
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
371
6.1.2.8 Указания по обслуживанию
→Если Вы заполняете магазин присосами определенного типа в первый раз, маркируйте
его с помощью наклейки.
ССЫЛКА 6
Заполнять магазин за пределами машины и заменять только полностью укомплекто-
ванные магазины. 6
→Откройте блокиратор и вставьте присосы в отсеки для присосов.
→Закройте блокиратор, чтобы присосы не выпали из магазинов.
ОСТОРОЖНО 6
Магазины должны пополняться только тогда, когда все присосы, находящиеся на
Collect&Place-головке, вложены в свои магазины. 6
ССЫЛКА 6
Не допускайте падения компонентов на магазины. Это может привести к заклиниванию
блокиратора. Поэтому регулярно очищайте магазины и свободные места установки.
→ Программирование механизма смены приcосов описывается в руководстве по эксплуа-
тации SIPLACE Pro.
6.1.2.9 Замена магазина
→Нажмите на рычаг (поз. 1 на рис. 6.1 - 18, стр. 372), чтобы освободить магазин от кнопоч-
ных шариков (поз. 5 на рис. 6.1 - 18
, стр. 372). Извлеките магазин из носителя.
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
372
ОПАСНО 6
Выступающая над магазином рукоятка (поз. 1 на рис. 6.1 - 18
) может привести к столкнове-
нию с монтажной головкой. Обращайте внимание на то, чтобы рукоятки не выступали над
магазинами.
6

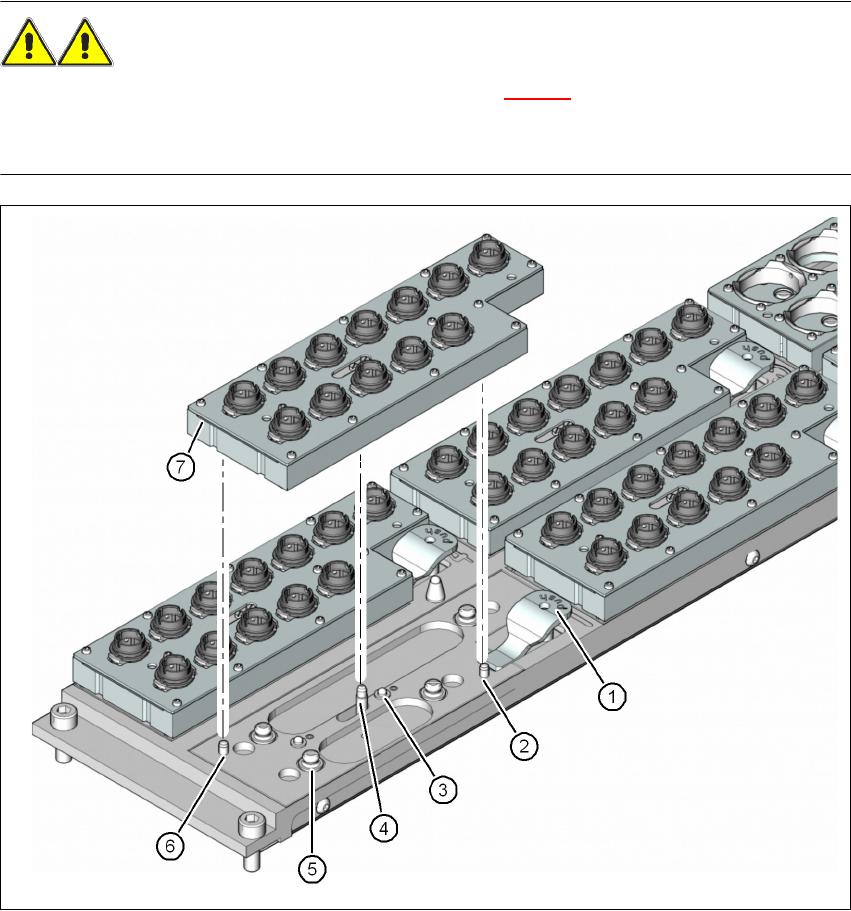

Pис. 6.1 - 18 Замена магазина
(1) Ручка для отвода магазина
(2) Цилиндрический штифт, входит в просверленное отверстие магазина
(3) Подпружиненный штифт, приводящий в действие микровыключатель для распознава-
ния магазина и включения предохранительного контура
(4) Штифт шиберного механизма, перемещает блокиратор
(5) Шар нажимной кнопки
(6) Цилиндрический штифт, входит в продольное отверстие магазина
(7) Блокиратор в положении "блокировка магазина"
