Руководство по эксплуатации SIPLACE серия X Расширения станции ПО - версия SR.70x.xx и выше Издание 01/2011 Механизм смены при c осов 379 6.1.3.6 Монтаж Ме ха низм смены при c осов крепится к втя г и ва ющ е м у устройст…
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
378
6.1.3.5 Положение механизма смены приcосов для головки TwinStar
на автомате X2
На каждом из мест установки от 1 до 4 может быть инсталлирован механизм смены присо-
сов для головки TwinStar.
Механизм смены приcосов 1 на местах установки 1 и 3 (поз. 1 на рис. 6.1 - 24): по 12 магазинов
Механизм смены приcосов 2 на местах установки 2 и 4 (поз. 5 на рис. 6.1 - 24
): по 10 магазинов
4 механизма смены приcосов вмещают 44 магазинов и 88 ниш для присосов.
6
Pис. 6.1 - 24 Положение механизма смены приcосов для головки TwinStar на автомате X2
(1) Механизм смены приcосов 1 (TH)
(2) Стандартный магазин
(3) Магазин для специальных присосов или захватов
(4) Контейнер для бракованных компонентов
(5) Механизм смены приcосов 2 (TH)
ССЫЛКА 6
Если в месте установки 4 инсталлирован механизм смены лотков 4, то в этом случае
отсутствует возможность установки механизма смены присосов.
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены приcосов
379
6.1.3.6 Монтаж
Механизм смены приcосов крепится к втягивающему устройству тележки для подачи ком-
понентов.
6
Pис. 6.1 - 25 Монтажное положение
(1) Маркировочное отверстие
(2) Сторона оператора
(3) Стрелка показывает в сторону транспортера ПП
6
→ Выровняйте механизм смены приcосов таким образом, чтобы маркировочное отверстие
(поз. 1) располагалось слева, если смотреть со стороны оператора.
ОПАСНО 6
Устанавливайте для каждой монтажной головки только соответствующий механизм смены
приcосов. При неправильной конфигурации имеется риск столкновения с головкой!
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены приcосов ПО-версия SR.70x.xx и выше Издание 01/2011
380
6.1.3.7 Механизм смены присосов для головки TwinStar в зоне монтажа
с 2 порталами и пристыкованным МСЛ
Изделие № 00119747-xx Фиксатор механизма смены присосов TwinStar, серия Х с МСЛ
При комбинации головки TwinStar и МСЛ в зоне монтажа с двумя порталами невозможно ис-
пользование стандартного устройства смены присосов для головки TwinStar. Это касается
следующих мест установок:
–X4: места установки 2 и 4
–X3: место установки 4
Для такого случая предусмотрен опциональный механизм смены присосов для головки
TwinStar в зоне монтажа с 2 порталами и пристыкованным МСЛ.
ССЫЛКА 6
При использовании данной опции механизма смены присосов обращайте помните, что вы
сможете обрабатывать компоненты, не превышающие размеры 85 x 85 мм² или 125 x 10
мм².
6

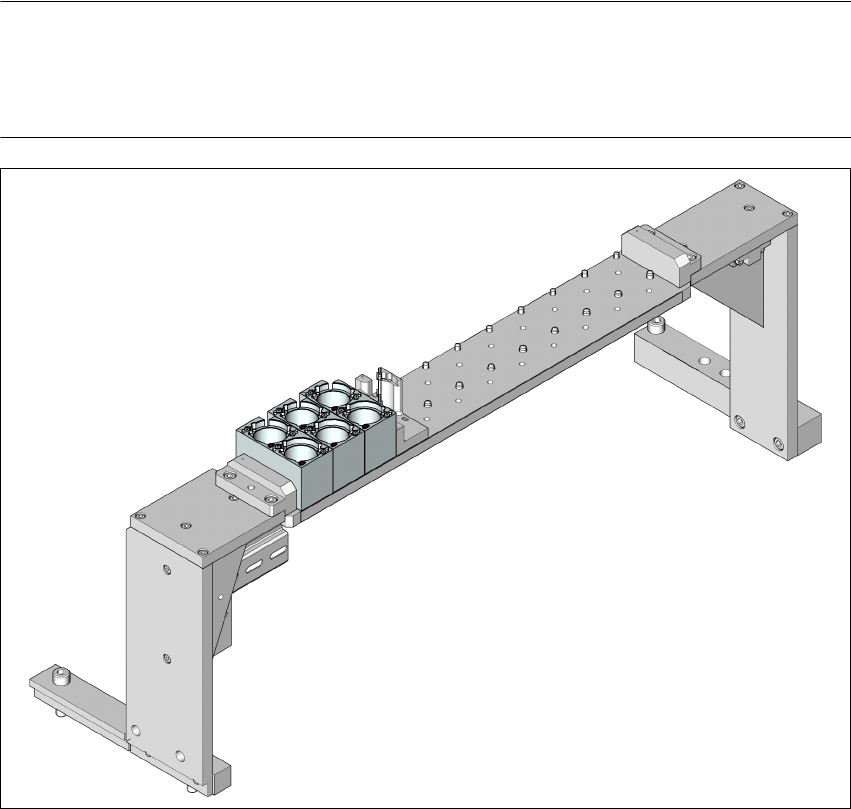

Pис. 6.1 - 26 Механизм смены присосов для головки TwinStar в зоне монтажа с 2 порталами и
пристыкованным МСЛ
