монтируются при помощи механических захватов. Имеются два типа конструкции захвата,
которые делятся на две группы в соответствии со своими функциями:
– захваты, которые захватывают компонент за внешние края
– захваты, которые захватывают компонент за внутренние края.
Информацию по специальным присосам и захватам можно получить в компании ASM AS.
Для изготовления специальных магазинов и захватов
обращайтесь также в компанию ASM
AS.
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Станция стыковки для тележки подачи компонентов SIPLACE X
383
6.2 Станция стыковки для тележки подачи компо-
нентов SIPLACE X
№ изделия 00116933-xx Станция стыковки для тележки подачи компонентов SIPLACE X
6.2.1 Описание
Стыковочная станция является дополнительным компонентом для участка предваритель-
ной сборки. Она является связующим звеном между участком предварительной сборки и
тележкой для подачи компонентов SIPLACE, серия Х. Станция стыковки позволяет выпол-
нять наружное оснащение тележки для подачи компонентов подающими модулями, прово-
дить функциональные тесты и проверять работоспособность установленного
оборудования.
6

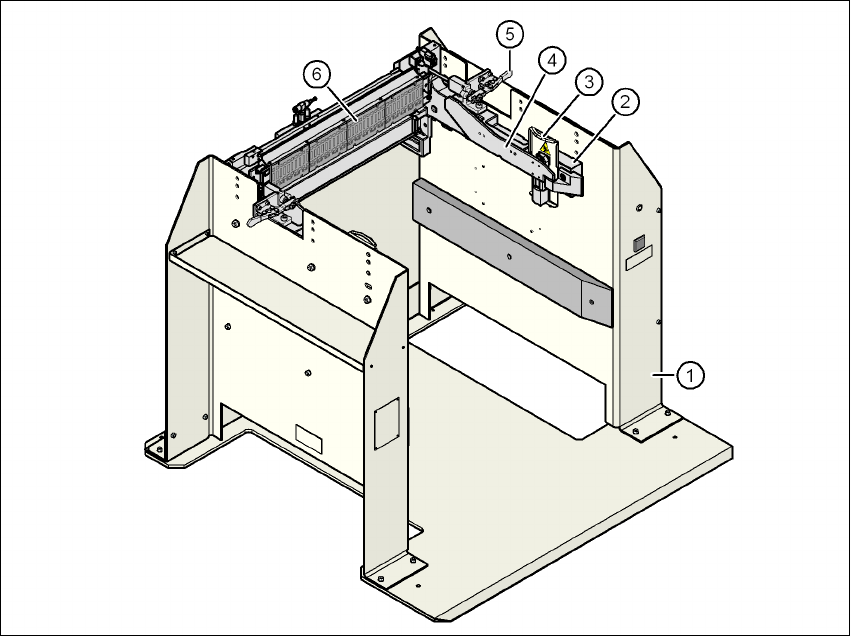

Pис. 6.2 - 1 Станция стыковки SIPLACE, серия Х
(1) Станция стыковки
(2) Втягивающее устройство тележки для подачи компонентов серии X
(3) Защитный щит с предупредительной наклейкой W204
(4) Направляющие для перемещения и стыковки столика компонентов
(5) Горизонтальные натяжные устройства для стопорения тележки подачи компонентов
(6) EDIF (Интерфейс передачи энергии и данных)
Расширения станции Руководство по эксплуатации SIPLACE серия X
Станция стыковки для тележки подачи компонентов SIPLACE X ПО-версия SR.70x.xx и выше Издание 01/2011
384
К основным задачам стыковочной станции относятся:
– энергоснабжение столика компонентов и подающих модулей Х
– подвод сжатого воздуха к столику компонентов и подающим модулям Х
– подготовка инфраструктуры для обеспечения связи между компьютером участка
предварительной сборки и подающими модулями.
При помощи стыковочной станции оператор может проводить функциональные тесты пода-
ющих модулей Х и
контролировать работу оборудования в удаленном режиме. При этом
два ряда соединены с четырьмя стыковочными станциями каждый при помощи шины CAN
компьютера участка предварительной сборки. Каждая стыковочная станция имеет разъем
для подачи электропитания и сжатого воздуха.
Втягивающее устройство тележки для подачи компонентов (поз. 2 на рис. 6.2 - 1
, стр. 383)
стыковочной станции может быть отрегулировано по высоте транспортера. Для предвари-
тельной оснастки тележка для подачи компонентов должна быть задвинута внутрь стыко-
вочной станции (поз. 1 на рис. 6.2 - 1
, стр. 383). При помощи расположенных сбоку от
тележки для подачи компонентов роликовых подшипников тележка для подачи компонен-
тов перемещается по направляющим втягивающего устройства тележки подачи компонен-
тов к соединению EDIF (интерфейс передачи энергии и обмена данными). При этом
выполняется оптимальное позиционирование столика компонентов с EDIF подающих моду-
лей относительно EDIF (поз. 5 на рис. 6.2 - 1
, стр. 383) втягивающего устройства тележки
для подачи компонентов, и в этом положении столик компонентов фиксируется при помощи
горизонтальных натяжных устройств. Защитные кожухи (поз. 3 на рис. 6.2 - 1
, стр. 383) пре-
дохраняют от доступа к опорным роликам тележки для подачи компонентов, когда она за-
двинута внутрь стыковочной станции.
6
Пояснения к рисунку 6.2 - 2, на странице 385
(1) Разъем для присоединения пневмосистемы
(2) Разъем шины CAN
(3) Разъем электропитания
