Расширения станции Руководство по эксплуатации SIPLACE серия X Механизм смены лотков ПО - версия SR.70x.xx и выше Издание 01/2011 402 6.3.7 Размер ы автома та X2 с МСЛ 6 6 6 6 P ис . 6.3 - 5 Раз меры автомата X2 с МС Л в…
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Механизм смены лотков
401
6.3.6 Размеры автомата X3 с МСЛ
6
6
6
6

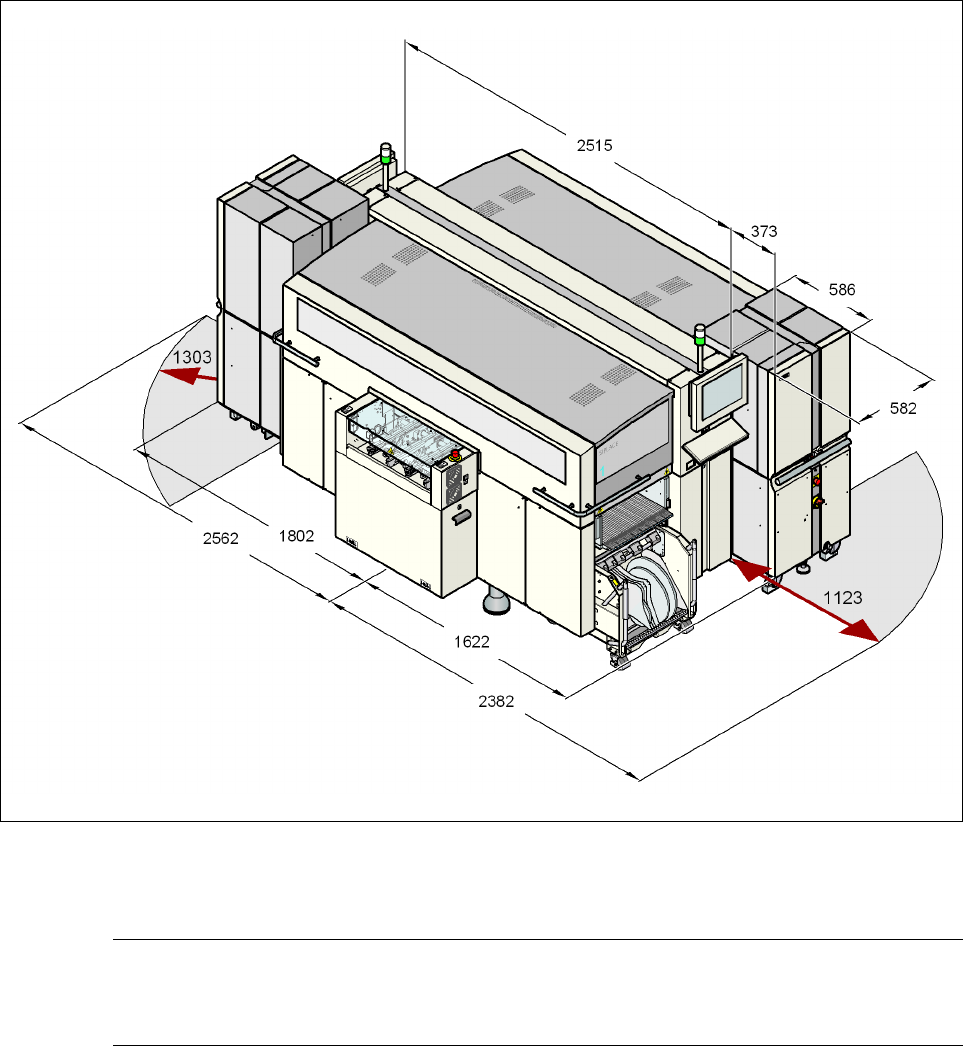

Pис. 6.3 - 4 Размеры автомата X3 с МСЛ в миллиметрах
ССЫЛКА 6
На местах установки 2 и 4 вместо тележки для подачи компонентов может устанавливаться
механизм смены лотков.
Расширения станции Руководство по эксплуатации SIPLACE серия X
Механизм смены лотков ПО-версия SR.70x.xx и выше Издание 01/2011
402
6.3.7 Размеры автомата X2 с МСЛ
6
6
6
6

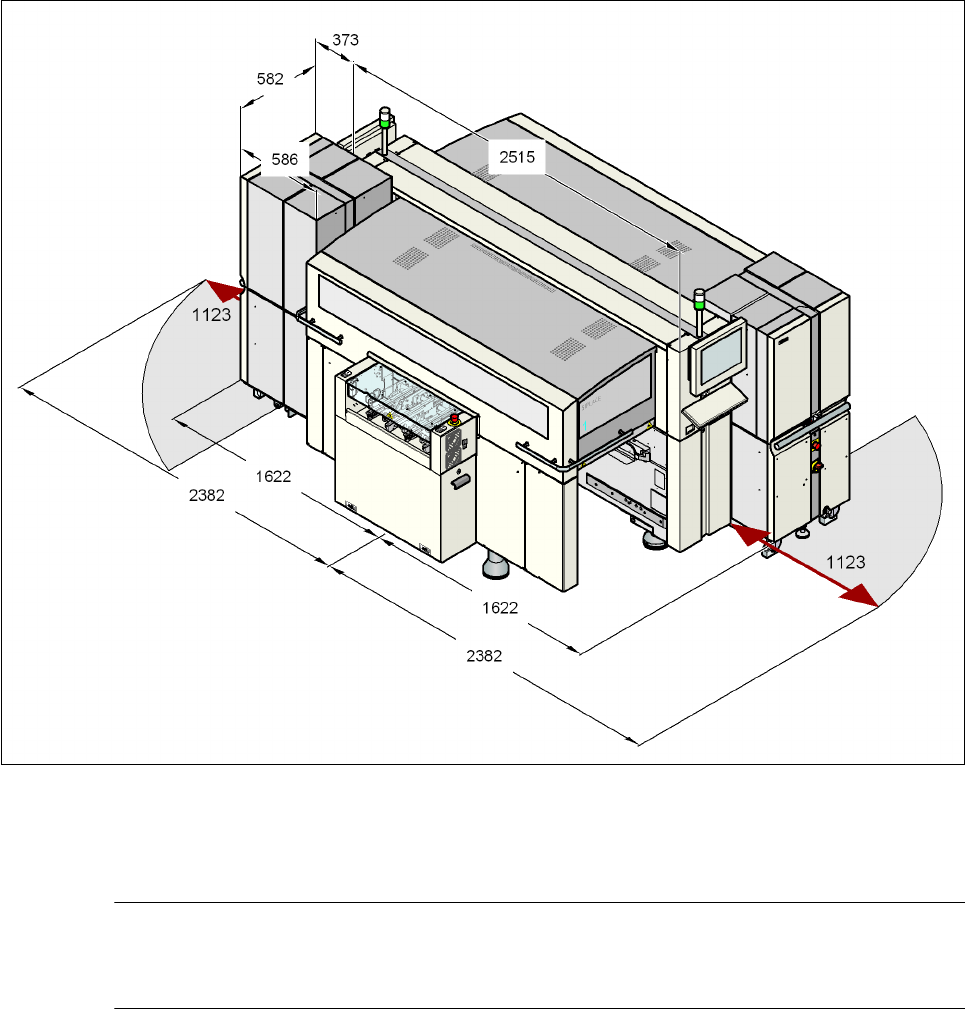

Pис. 6.3 - 5 Размеры автомата X2 с МСЛ в миллиметрах
6
ССЫЛКА 6
На местах установки 2 и 4 вместо тележки для подачи компонентов может устанавливаться
механизм смены лотков.
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Датчик контейнера для бракованных компонентов
403
6.4 Датчик контейнера для бракованных компонен-
тов
Изделие № 00116848-xx Запрос данных у контейнера для бракованных компонентов,
серия Х/D3
Датчик контейнера для бракованных компонентов следит за тем, чтобы контейнер для бра-
кованных компонентов занимал правильное положение в фиксаторе.
– Если контейнер для брака был использован не по назначению, то автомат не будет
включаться.
– Если контейнер для брака выскакивает из
фиксатора, то происходит немедленный ос-
танов автомата во избежание столкновения с головкой.
У каждого контейнера для брака может быть свой собственный датчик.
ССЫЛКА 6
Мы советуем установить дополнительный датчик для контейнера бракованных компонен-
тов при использовании головки SpeedStar.
6.5 Головка SIPLACE High-Force
Изделие № 00119734-xx Головка High-Force для D3
Этот номер изделия следует указывать только при заказе нового монтажного автомата
с головкой High-Force вместо стандартной головки TwinStar. 6
Изделие № 00119753-xx Модернизационный комплект для головки High-Force
Используйте этот номер изделия при необходимости замены стандартной головки
TwinStar на головку High-Force. 6
6.5.1 Описание
Головка SIPLACE High-Force представляет собой усовершенствованную версию стандарт-
ной головки TwinStar. Она может обрабатывать тот же спектр компонентов и дополнительно
предлагает возможность использования силы посадки до 30 Н.
6.5.2 Технические данные
6
В остальном технические характеристики головок TwinStar и High-Force совпадают (см. раз-
дел 3.5.3.2
, стр. 138).
Для головки SIPLACE High-Force можно использовать все присосы и захваты, которые ис-
пользуются также и на стандартной головке TwinStar.
Программируемая сила посадки 2,0 н до 10 н ± 10 %
Oт 10 Н до 30 Н ± 15 %
