Руководство по эксплуатации SIPLACE серия X Расширения станции ПО - версия SR.70x.xx и выше Издание 01/2011 Камера для компонентов для головки MultiStar 407 6.7.1.1 Спектр ко мпонентов Обзор ком по нен т ов , центриров а…
Расширения станции Руководство по эксплуатации SIPLACE серия X
Камера для компонентов для головки MultiStar ПО-версия SR.70x.xx и выше Издание 01/2011
406
6.7 Камера для компонентов для головки MultiStar
6.7.1 Стационарная камера для компонентов, P&P, тип 33, 55 x 45, цифровая
Изделие № 00119782-xx Стационарная камера для головки CPP
6

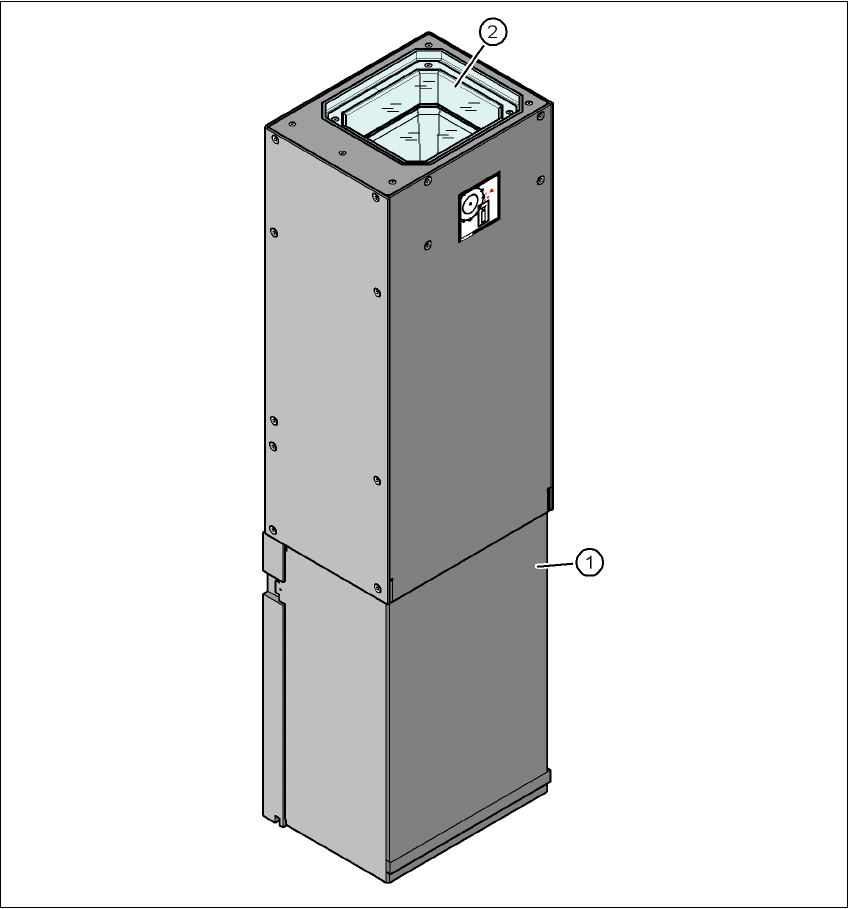

Pис. 6.7 - 1 Устройство стационарной камеры для компонентов P&P, тип 33, 55 x 45, цифровая
(1) Корпус камеры со встроенной камерой и усилителем камеры
(2) Стеклянная пластина - под ней уровни освещения и оптики
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Камера для компонентов для головки MultiStar
407
6.7.1.1 Спектр компонентов
Обзор компонентов, центрирование которых осуществляется при помощи стационарной ка-
меры, вы найдете в разделе 3.5.2.3
, на стр. 131.
6.7.1.2 Технические данные
6
6
6.7.1.3 Расположение
Положение стационарных камер и соответствующие конфигурации представлены в разде-
ле 3.8.2
, стр. 162.
Размеры компонентов 0,5 x 0,5 мм² до 55 x 45 мм²
Спектр компонентов 0402, MELF, SO, PLCC, QFP, электролитические конденсато-
ры, BGA
Мин. шаг выводов 0,3 мм
Мин. ширина выводов 0,15 мм
Мин. шаг шарика 0,35 мм
Мин. диаметр шарика 0,2 мм
Поле зрения 65 x 50 мм²
Тип освещения Oтраженный свет (6 произвольно программируемые уровня)
Расширения станции Руководство по эксплуатации SIPLACE серия X
Камера для компонентов для головки MultiStar ПО-версия SR.70x.xx и выше Издание 01/2011
408
6.7.2 Камера для компонентов, C&P, тип 38, 16 x 16, цифровая
Изделие № 00119783-xx Камера 01005 для головки CPP
6.7.2.1 Описание
Мы рекомендуем устанавливать на головке CPP этот тип камер для компонентов вместо ти-
па 30, если головка CPP применяется для массового производства печатных плат с компо-
нентами 01005.
6.7.2.2 Устройство
6
Pис. 6.7 - 2 Камера для компонентов, C&P, тип 38, 16 x 16, цифровая
(1) Оптика камер для компонентов и освещение
(2) Усилитель камеры
(3) Управление освещением
6.7.2.3 Технические данные
6
Размеры компонентов 0,18 x 0,18 мм² до 16 x 16 мм²
Спектр компонентов 01005 до 16 x 16 мм²
Мин. шаг выводов 0,25 мм
Мин. ширина выводов 0,1 мм
Мин. шаг шарика 0,25 мм
