Руководство по эксплуатации SIPLACE серия X Расширения станции ПО - версия SR.70x.xx и выше Издание 01/2011 Станция визуального обучения 423 6.16 Станция виз уальног о обучения Из де лие № 001 19788- xx Ст анция виз уаль…
Расширения станции Руководство по эксплуатации SIPLACE серия X
Пропускное устройство ПО-версия SR.70x.xx и выше Издание 01/2011
422
6.15 Пропускное устройство
Изделие №. 00119707-xx Пропускное устройство SIPLACE X
Благодаря этой опции можно запускать и останавливать ленточные транспортеры без уп-
равляющего компьютера.
Руководство по эксплуатации SIPLACE серия X Расширения станции
ПО-версия SR.70x.xx и выше Издание 01/2011 Станция визуального обучения
423
6.16 Станция визуального обучения
Изделие № 00119788-xx Станция визуального обучения
6

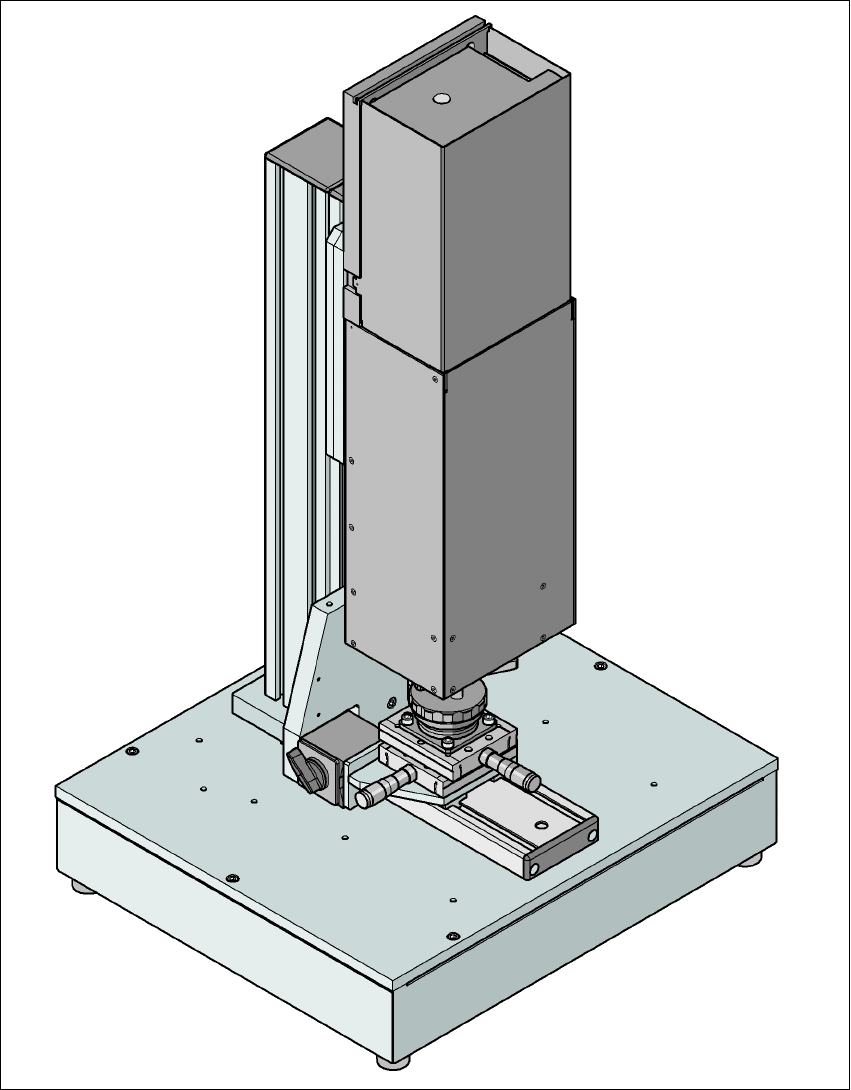

Pис. 6.16 - 1 Станция визуального обучения с камерой для компонентов, тип 33
Расширения станции Руководство по эксплуатации SIPLACE серия X
Станция визуального обучения ПО-версия SR.70x.xx и выше Издание 01/2011
424
6.16.1 Описание
Станция визуального обучения представляет собой систему для создания и тестирования
описаний форм корпусов для компонентов, которые обрабатываются на монтажных авто-
матах SIPLACE.
Основные компоненты станции визуального обучения:
– Базовый модуль с электроникой и камерами для компонентов (до 2 шт.)
– ПК с системным блоком в корпусе мини
Операционная система WINDOWS XP 6
ПО для обработки изображений SIPLACE - Vision 6
Сервер БД SIPLACE Pro 6
Интерфейсы камеры: карта шины CAN и карта шины камеры 6
На станции визуального обучения можно независимо от монтажных автоматов создавать и
тестировать описания форм корпусов или выполнять проверку компонентов.
Созданные описания форм корпусов можно сохранять в базе данных SIPLACE Pro на стан-
ции визуального обучения и передавать в базу данных SIPLACE Pro производственной сис-
темы. Кроме того, имеется возможность загружать экранные выражения системы
визуального обучения монтажных автоматов в станцию визуального обучения и здесь их
анализировать. На монтажных автоматах можно выполнять многократные измерения ком-
понентов.
6.16.2 Преимущества
Большим преимуществом данной независимой системы является то, что она полностью не-
зависима от производственной системы и для создания и тестирования описаний форм
корпусов более не требуется привлечения ресурсов производственной системы. Благодаря
этому более не происходит производственных потерь из-за выполнения описаний и тести-
рования форм корпусов. Время ввода новых изделий в
производство также значительно со-
кращается благодаря данной независимой системе.
