00196511-02_UM_X-Serie_SR705_RU - 第51页
Руководство по эксплуатации SIPLACE серия X Производственная безопаснос ть ПО - версия SR.70x.xx и выше Издание 01/2011 Предупредительные нак лейки 51 2.2.4 Предупредительные нак лейки на бло к е питания 2 Поз . W206 на …
Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Предупредительные наклейки ПО-версия SR.70x.xx и выше Издание 01/2011
50
2.2.3.2 Предупредительная наклейка W205 на спускном лотке для
обрезков ленты
2

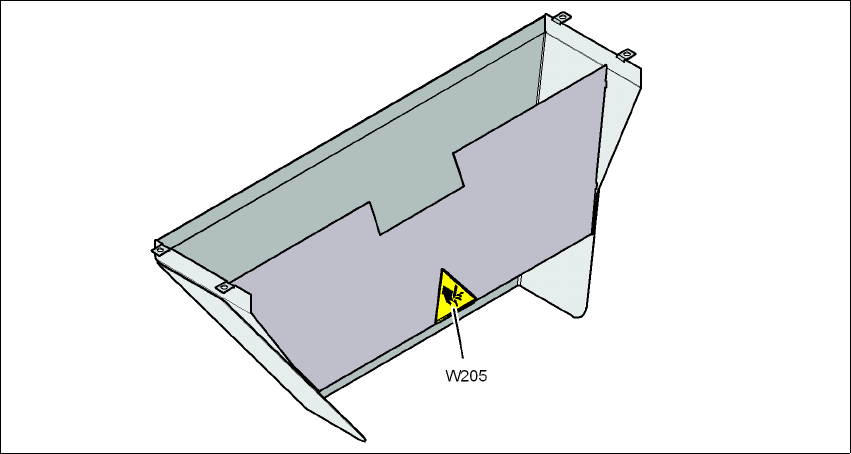

Pис. 2.2 - 5 Предупредительная наклейка W205 на спускном лотке для обрезков ленты
Руководство по эксплуатации SIPLACE серия X Производственная безопасность
ПО-версия SR.70x.xx и выше Издание 01/2011 Предупредительные наклейки
51
2.2.4 Предупредительные наклейки на блоке питания
2
Поз. W206 на рис. 2.2 - 6, страница 51, изделие № 03009345-01 (кол-во на автомат: 1) и поз.
W1

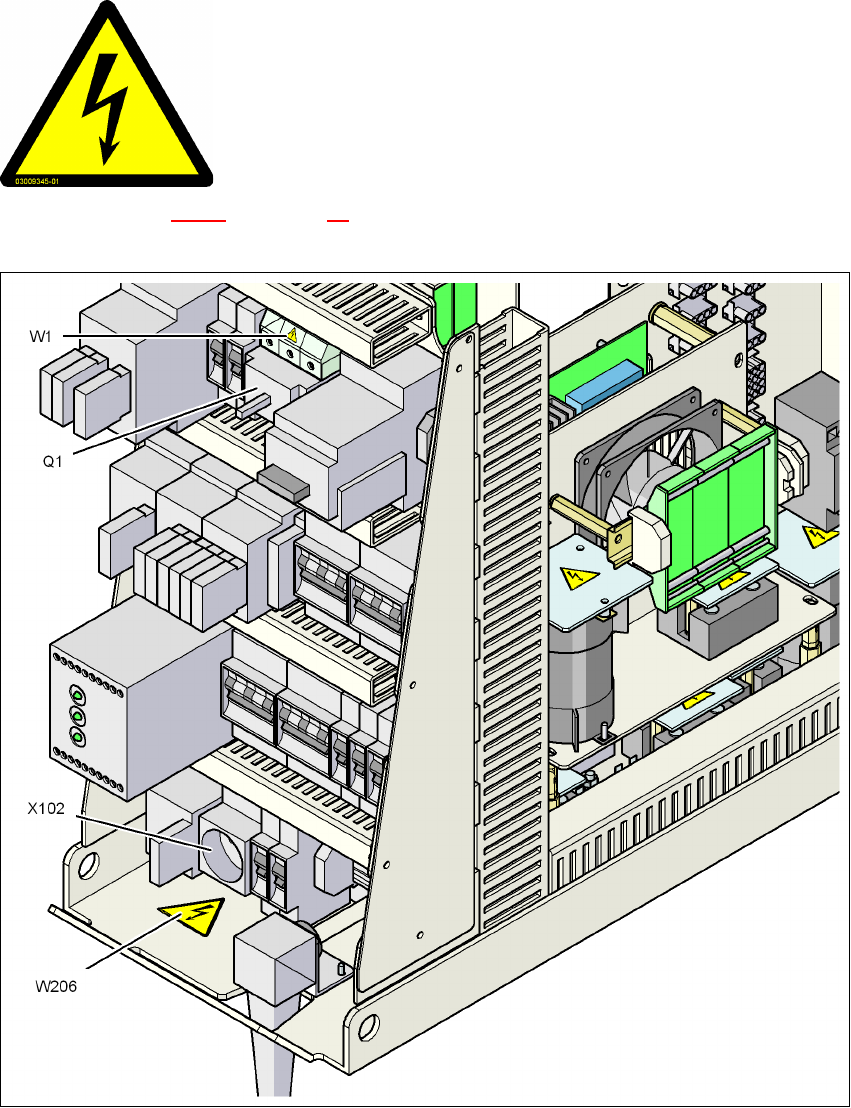

Pис. 2.2 - 6 Предупредительная наклейка W206 на сервисной розетке X102 и W1 на главном
выключателе Q1
Поз. W206, изделие № 03009345-01
Поз. W1, предупредительная наклейка на главном выключателе Q1
ОПАСНОЕ НАПРЯЖЕНИЕ!
На обозначенные детали даже при выключенном главном выклю-
чателе подается сетевое напряжение.
Перед выполнением сервисных работ отключите машину от сети
Регион NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Предупредительные наклейки ПО-версия SR.70x.xx и выше Издание 01/2011
52
2.2.4.1 Предупредительная наклейка W на блоке электропитания

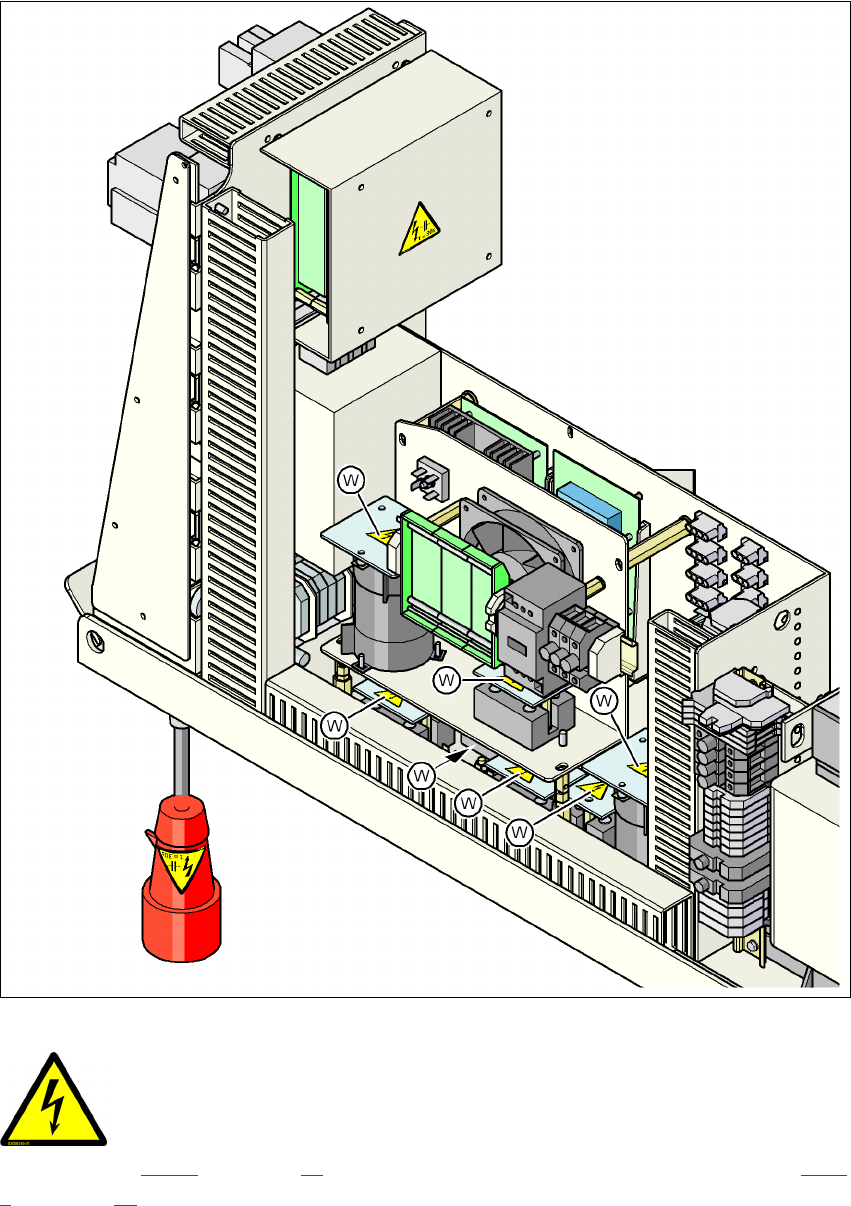

Pис. 2.2 - 7 Предупредительная наклейка W на блоке электропитания
2
Поз. W на рис. 2.2 - 7, страница 52 (кол-во на блок электропитания: 8), см. также рис. 2.2 -
8, страница 53.
