Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Предупредительные наклейки ПО-версия SR.70x.xx и выше Издание 01/2011
52
2.2.4.1 Предупредительная наклейка W на блоке электропитания
Pис. 2.2 - 7 Предупредительная наклейка W на блоке электропитания
2
Поз. W на рис. 2.2 - 7, страница 52 (кол-во на блок электропитания: 8), см. также рис. 2.2 -
8, страница 53.
Руководство по эксплуатации SIPLACE серия X Производственная безопасность
ПО-версия SR.70x.xx и выше Издание 01/2011 Предупредительные наклейки
53
2.2.4.2 Предупредительная наклейка W на крышке над блоком электропитания
для усилителя сервопривода
Pис. 2.2 - 8 Предупредительная наклейка W на крышке над блоком электропитания для усилителя
сервопривода
2
Поз. W на рис. 2.2 - 8, страница 53 (кол-во на блок электропитания: 8), см. также рис. 2.2 -
7, страница 52.
2.2.4.3 Предупредительная наклейка W207
2
2
2
СЕТЕВОЕ НАПРЯЖЕНИЕ!
Главный выключатель перевести в положение ВЫКЛ и по-
дождать 30 секунд, пока не разрядятся конденсаторы.
Регион NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Предупредительные наклейки ПО-версия SR.70x.xx и выше Издание 01/2011
54
Поз. W207 на рис. 2.2 - 9, стр. 54 и 2.2 - 10, стр. 55, изделие № 03009346-01
(кол-во на автомат: 2 для X2, 3 для X3/X4)
2.2.4.4 Предупредительная наклейка W207 на выдвижном блоке оси
2

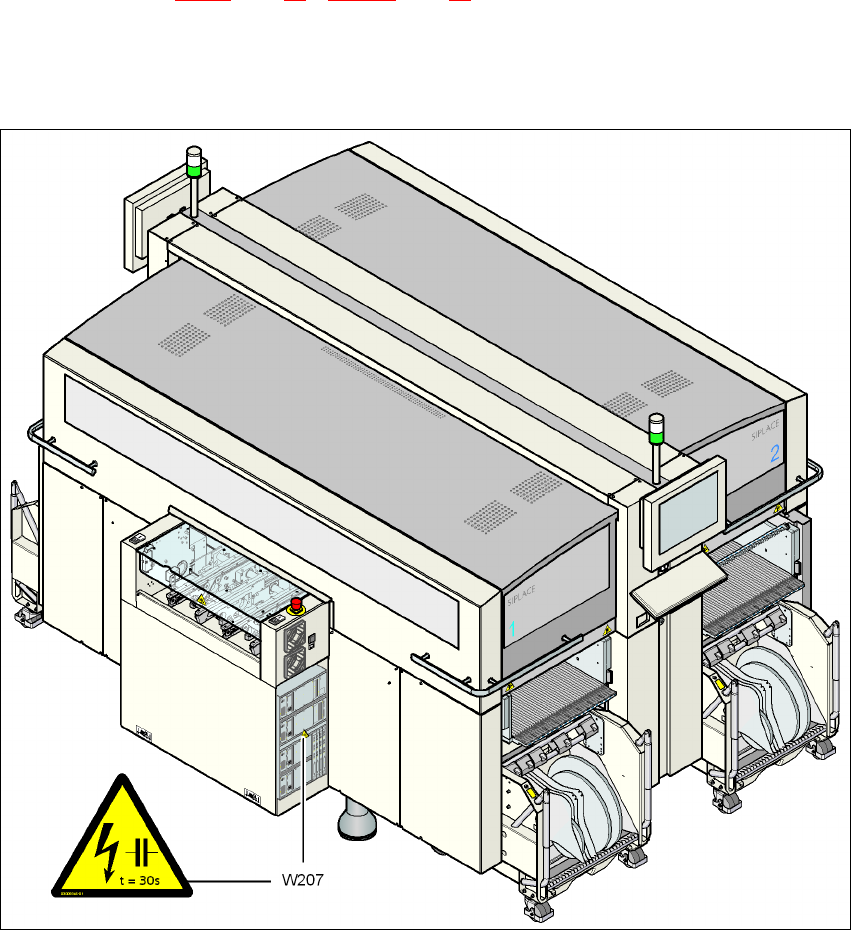

Pис. 2.2 - 9 Предупредительная наклейка W207 на макролоновом диске выдвижного блока оси
Поз. W207, изделие № 03009346-01
