опцию в SIPLACE Pro. На монтажных автоматах не извлеченные компоненты передаются
на следующую операцию и готовы к извлечению из ленты. Дорожка деактивирована, и опе-
ратор получает сообщение об ошибке, в котором указывается на необходимость извлече-
ния танталового компонента из ленты.
ССЫЛКА 2
Ручное извлечение незабранных танталовых конденсаторов оператором описывается в
разделе 3.9.1.3, стр. 170.
Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Указания по безопасности при эксплуатации автомата ПО-версия SR.70x.xx и выше Издание 01/2011
66
2.5.3 Инструкции по технике безопасности при ручном перемещении оси Z
на головке TwinStar
ОСТОРОЖНО
ОПАСНОСТЬ ЗАЖИМАНИЯ ПАЛЬЦЕВ НА ГОЛОВКЕ TWINSTAR 2
Ни в коем случае не перемещайте вниз ось Z, взявшись рукой за амортизатор возвратного
механизма. Вследствие значительной силы упругости цилиндра при движении амортизато-
ра назад существует риск травмирования пальцев. Это также относится и к внутренней
зоне головки TwinStar, когда шток поршня возвращается в исходное положение.
2

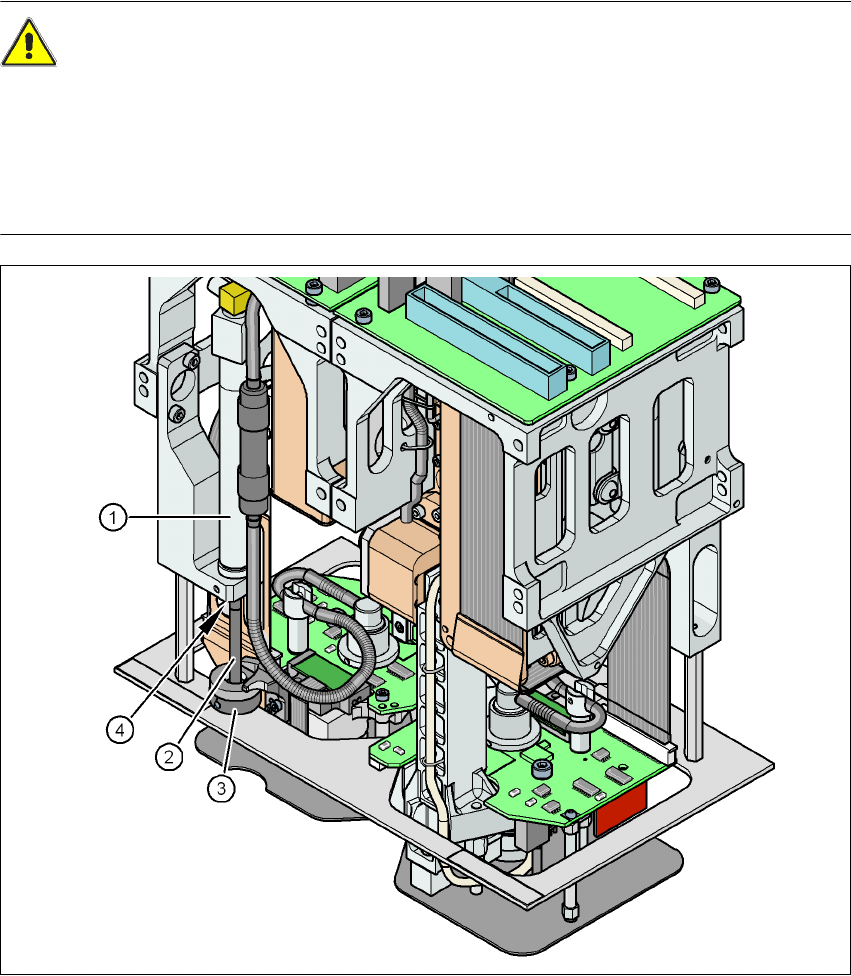

Pис. 2.5 - 2 Опасность зажимания пальцев возвратным устройством на головке TwinStar
(1) Возвратное устройство, пневмоцилиндр
(2) Шток поршня
(3) Амортизатор возвратного механизма
(4) Место зажимания пальцев
Руководство по эксплуатации SIPLACE серия X Производственная безопасность
ПО-версия SR.70x.xx и выше Издание 01/2011 Указания по безопасности при эксплуатации автомата
67
2.5.4 Инструкции по технике безопасности для камер компонентов головки
TwinStar при замене монтажной головки
ОПАСНО 2
При замене монтажной головки TwinStar на головку SpeedStar необходимо демонтировать
камеры для компонентов (стационарные P&P, тип 33, 55 x 45 и тип 25, 16 x 16) головки
TwinStar, в противном случае головка SpeedStar столкнется с корпусами камер.
2

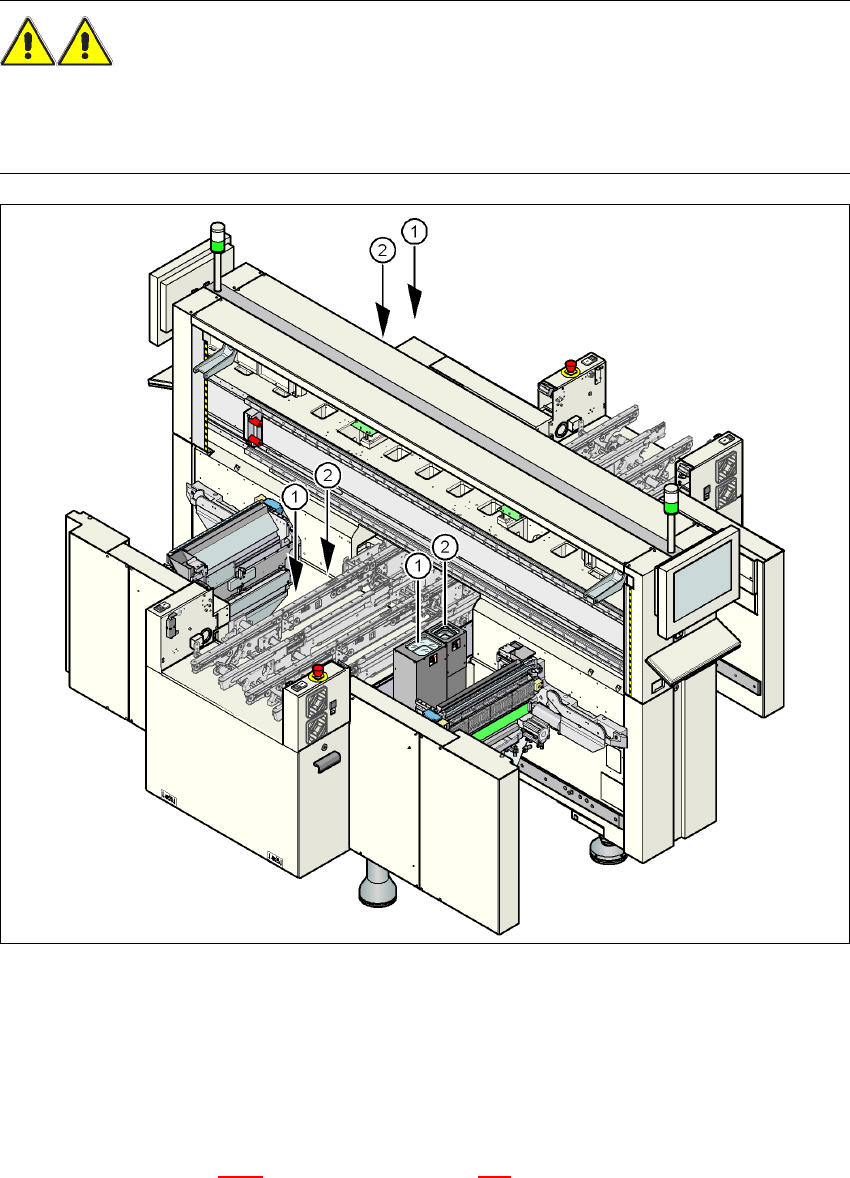

Pис. 2.5 - 3 Указания по технике безопасности для модулей технического зрения головки TwinStar
при замене монтажной головки
(1) Монтажное положение, камера для компонентов (стационарная, P&P (тип 33) 55 x 45)
на примере автомата X3
(2) Монтажное положение, камера для компонентов (стационарная, P&P (тип 25) 16 x 16)
на примере автомата X3
Монтажные положения для всех установок автоматического монтажа SIPLACE серии X
указаны в разделе 3.8.2
, начиная со страницы 162 и далее. 2
