Производственная безопасность Руководство по эксплуатации SIPLACE серия X Предохранительные устройства ПО - версия SR.70x.xx и выше Издание 01/2011 76 2.6.2.2 Распо ло ж ение защи тн ых вык лю чател ей на авто мате 2 P и…
Руководство по эксплуатации SIPLACE серия X Производственная безопасность
ПО-версия SR.70x.xx и выше Издание 01/2011 Предохранительные устройства
75
2

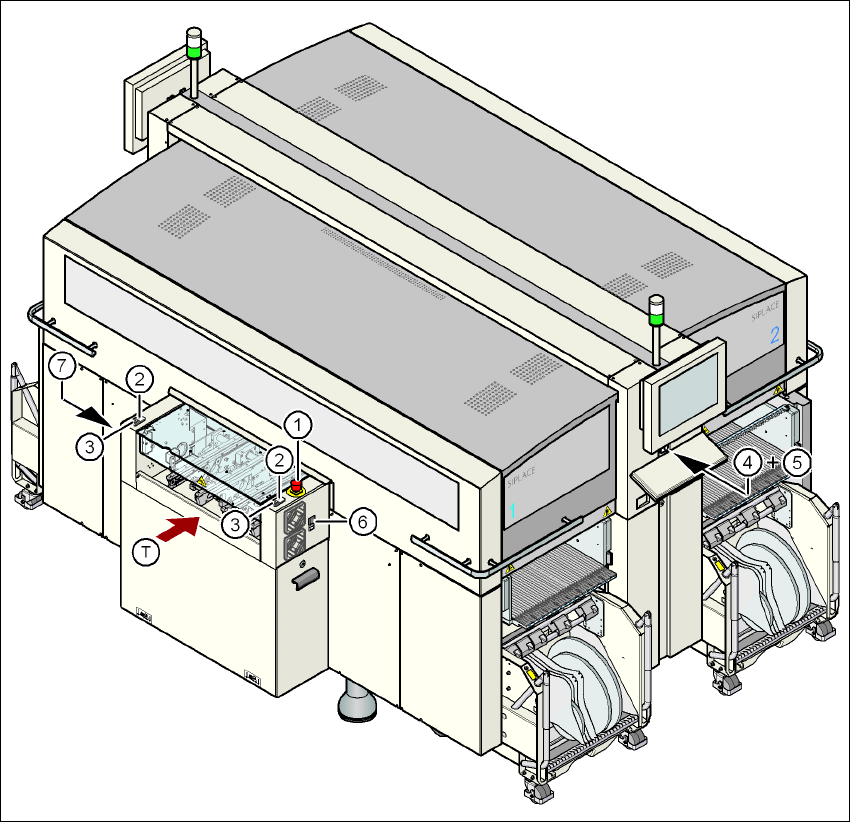

Pис. 2.6 - 4 Расположение выключателей и кнопок на стороне подачи ПП
(1) Кнопка АВАР ОТКЛ на стороне подачи
(2) Кнопка пуска (белая) на стороне подачи
(3) Кнопка останова (черная) на стороне подачи
(4) Кнопка пуска (белая) на панели управления на стороне пневматического блока
(5) Кнопка останова (черная) на панели управления на стороне пневматического блока
(6) Кнопка (черная) для стыковки и расстыковки тележки для подачи компонентов, место
установки 1
(7) Кнопка (черная) для стыковки и расстыковки тележки для подачи компонентов, место
установки 4
(T) Направление транспортировки ПП
Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Предохранительные устройства ПО-версия SR.70x.xx и выше Издание 01/2011
76
2.6.2.2 Расположение защитных выключателей на автомате
2

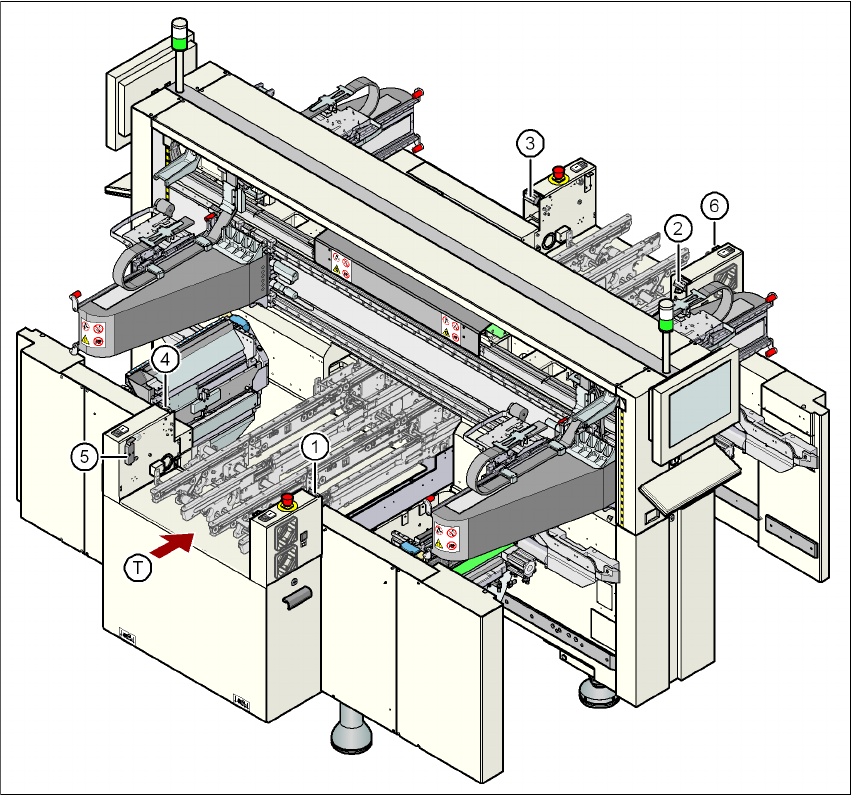

Pис. 2.6 - 5 Расположение защитных выключателей на автомате
2
(1) Выключатель защитного кожуха, место установки 1
(2) Выключатель защитного кожуха, место установки 2
(3) Выключатель защитного кожуха, место установки 3
(4) Выключатель защитного кожуха, место установки 4
(5) Защитный выключатель для крышки на стороне подаче транспортера ПП
(6) Защитный выключатель для крышки на стороне вывода транспортера ПП
(T) Направление транспортировки ПП
Руководство по эксплуатации SIPLACE серия X Производственная безопасность
ПО-версия SR.70x.xx и выше Издание 01/2011 Предохранительные устройства
77
2.6.2.3 Функциональное описание
Главный выключатель в положении ВЫКЛ (см. поз. 1 на рис. 2.6 - 3
, страница 74) 2
Главный выключатель отключает фазы L1, L2 и L3 от электросети.
ОПАСНО
Даже при установке главного выключателя в положение ВЫКЛ, на следующих компонентах
остается опасное для жизни напряжение:
– Клеммы для подсоединения кабеля L1, L2 и L3 главного выключателя Q1
– Сетевой фильтр Z1
– Сервисная розетка X102
– Защитный автомат F1 для сервисной розетки
– Все отдельные провода, которые находятся под напряжением при нахождении главного
выключателя в положении ВЫКЛ, имеют коричневый
цвет.
→Поэтому ненадлежащее обращение с этими автоматами может повлечь за собой
смерть или тяжкие телесные повреждения, а также значительный материальный
ущерб.
→Соблюдать действующие правила техники безопасности и предписания DIN (прежде
всего стандарта DIN EN 60 204, часть 1) и правила безопасности, действующие в Ва-
шей стране.
→ Открывать защитные дверцы блока электропитания разрешается только квалифициро-
ванным и соответствующим образом подготовленным специалистам.
Главный выключатель в положении ВКЛ 2
После переведения главного выключателя в положение ВКЛ запускается управляющий
компьютер и контроллер машины. Напряжение подается на все контуры, кроме промежу-
точных для осей портала (250 В-) и осей звезд (145 В-).
Кнопка останова, черная (поз. 2 и 7 на рис. 2.6 - 3, страница 74 и поз. 3 и 5 на рис. 2.6 - 4,
страница 75
) 2
При помощи данных кнопок автомат выключается.
Кнопка пуска, белая (поз. 3 и 6 на рис. 2.6 - 3, страница 74 и поз. 2 и 4 на рис. 2.6 - 4,
страница 75
) 2
После перевода главного выключателя в положение ВКЛ необходимо нажать кнопку пуска,
чтобы запустить автомат в режиме монтажа. То же самое необходимо выполнить после от-
крывания защитных кожухов или нажатия кнопки АВАР ОТКЛ.
