Руководство по эксплуатации SIPLACE серия X Производственная безопаснос ть ПО - версия SR.70x.xx и выше Издание 01/2011 Предохранительные устройства 81 2.6.4 Конт уры АВ АР ОТКЛ и сигнальный конт ур 2.6.4.1 Ус т р о й с …
Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Предохранительные устройства ПО-версия SR.70x.xx и выше Издание 01/2011
80
Предохранительная комбинация контакторов 3TK2806 (поз.1 на рис. 2.6 - 6, страница 79)2
Предохранительная комбинация контакторов расположена в выдвижном блоке электропи-
тания. Она используется для контроля контакторов системы АВАР ОТКЛ и предохранитель-
ных устройств.
Для активации предохранительной комбинации контакторов необходимо выполнение трех
условий:
– Должен быть подан сигнал "Разблокирование программного обеспечения".
– Контур АВАР ОТКЛ должен быть замкнут.
– Пусковая кнопка должна быть нажата.
На
передней стороне предохранительной комбинации контакторов располагается зеленый
светодиод для индикации рабочих режимов (см. рис. 2.6 - 7
, стр. 81):
– Светодиод "Питание" указывает на то, что подается напряжение.
– Светодиоды "Канал 1" и "Канал 2" горят, если была нажата кнопка пуска, контур АВАР
ОТКЛ замкнут и сигнальный контур не сигнализирует о наличии ошибок.
Сервисная розетка (поз.2 на рис. 2.6 - 6, страница 79) 2
Сервисная розетка расположена в выдвижном блоке электропитания и защищена кожухом.
Она может использоваться только в том случае, если питание на автомат подается от элек-
тросети по пятижильному кабелю (L1, L2, L3, N и PE). При использовании четырехжильного
кабеля, например, без провода N, розетка не нужна.
ОПАСНО 2
Соблюдайте правила техники безопасности по обращению с опасным для жизни напряже-
нием также и в том случае, если автомат выключен! (См. раздел 2.1.3 со стр. 38)
Руководство по эксплуатации SIPLACE серия X Производственная безопасность
ПО-версия SR.70x.xx и выше Издание 01/2011 Предохранительные устройства
81
2.6.4 Контуры АВАР ОТКЛ и сигнальный контур
2.6.4.1 Устройство контура аварийного останова
Следующие контакты находятся в последовательной цепи и образуют контур АВАР ОТКЛ:
– замыкающие контакты четырех выключателей защитных кожухов
– замыкающие контакты обоих защитных выключателей для крышек над транспортером
ПП
– замыкающие контакты кнопки АВАР ОТКЛ
– замыкающие контакты крышек подающих модулей (опция)
– замыкающие контакты четырех тележек для подачи компонентов
– каналы предохранительной комбинации контакторов
ПКК K6
В контуре аварийного останова 2 сигнал по шине CAN сигнального контура (см. раздел
2.6.4.2
, страница 82) подается в канал 2 предохранительной комбинации контакторов ПКК
K6. Если контур аварийного останова замкнут и от сигнального контура не подается никаких
сообщений о неисправностях, то кроме зеленого сетевого контрольного светодиода предох-
ранительной комбинации контакторов горят еще и оба зеленых светодиода каналов 1 и 2.
2

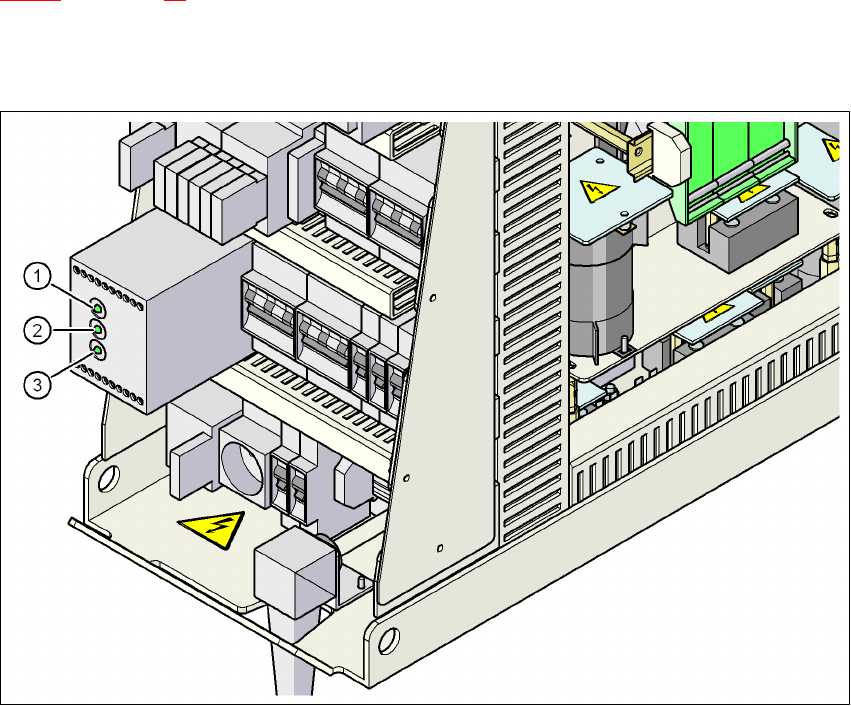

Pис. 2.6 - 7 Сигнальный светодиод на предохранительной комбинации контакторов
(1) Сеть / питание
(2) Канал 1 / Channel 1
(3) Канал 2 / Channel 2
Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Предохранительные устройства ПО-версия SR.70x.xx и выше Издание 01/2011
82
2.6.4.2 Устройство сигнального контура
Сигнальные контакты защитных выключателей кожухов, крышек транспортера ПП, тележек
для подачи компонентов и кнопок аварийного останова опрашиваются по отдельности. В
режиме готовности автомата к эксплуатации все сигнальные контакты замкнуты. При под-
нимании одного из защитных кожухов соответствующий сигнальный контакт размыкается.
По шине CAN информация об изменении состояния передается на управляющий компью-
тер
. На терминале оператора отображается соответствующее сообщение о неисправности.
2.6.4.3 Функциональное описание контура аварийного останова
Для запуска и эксплуатации автомата должны быть выполнены следующие условия:
– Все четыре тележки для подачи компонентов должны быть состыкованы и подсоедине-
ны.
– Все защитные кожухи должны быть закрыты.
– Обе крышки над транспортером ПП должны быть закрыты.
– Обе кнопки АВАР ОТКЛ должны быть разблокированы.
– Обе крышки (опция) над подающими
модулями должны быть закрыты.
– Должно иметься минимальное рабочее давление воздуха.
– Должен быть подан сигнал "Разблокирование программного обеспечения". Благодаря
этому предохранительный контур замыкается.
– От блока электропитания подается напряжение 24 В- на кнопку пуска и предохрани-
тельную комбинацию контакторов.
– Если теперь нажать одну из кнопок пуска, включается предохранительная комбинация
контакторов ПКК K6 и
активирует следующие компоненты:
– Напряжение на промежуточном контуре 250 В- для усилителя сервопривода осей
портала
– Напряжение на промежуточном контуре 145 В- для осей звезд
– Выдвижной блок оси (Axis Unit) получает сигнал "Активировать сервопривод" - сиг-
нал для усилителя сервопривода
– Рабочее напряжение 34 В- подается на тележки для подачи компонентов.
– Рабочее напряжение 24 В- подается на резаки для
пустой ленты.
– Блок управления транспортера ПП получает сигнал разблокирования для зажима
ПП, стопора ПП и управления подъемного столика.
После этого машина готова к эксплуатации.
