Руководство по эксплуатации SIPLACE серия X Производственная безопаснос ть ПО - версия SR.70x.xx и выше Издание 01/2011 Энергет ическое состоян ие автомата после выключения главного выключ ателя 91 2 P ис . 2.9 - 2 Выдви…
Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Энергетическое состояние автомата после выключения главного выключателя ПО-версия SR.70x.xx и выше Издание 01/2011
90
2.9.1 Главный выключатель выключен, автомат не отсоединен от зажимов
сети
ВНИМАНИЕ
Даже при установке главного выключателя в положение ВЫКЛ, на следующих компонентах
остается опасное для жизни напряжение:
– Клеммы для подсоединения кабеля L1, L2 и L3 главного выключателя Q1 (см. рис. 91
,
страница 2.9 - 2
)
– Сервисная розетка X102 (см. рис. 2.9 - 2
, страница 91)
– Защитный автомат F1 для сервисной розетки (см. рис. 2.9 - 2
, страница 91)
– Сетевой фильтр Z1 (см. рис. 2.9 - 3
, страница 92)
– Разрядный дроссель L20 с предохранителями F21, F22 и F23 (см. рис. 2.9 - 3
, страница
92
)
– Клеммная колодка X100 к подключению сетевого питающего кабеля (см. рис. 2.9 - 3
,
страница 92
)
– Все отдельные провода, которые находятся под напряжением при нахождении главного
выключателя в положении ВЫКЛ, имеют коричневый цвет.
Руководство по эксплуатации SIPLACE серия X Производственная безопасность
ПО-версия SR.70x.xx и выше Издание 01/2011 Энергетическое состояние автомата после выключения главного выключателя
91
2

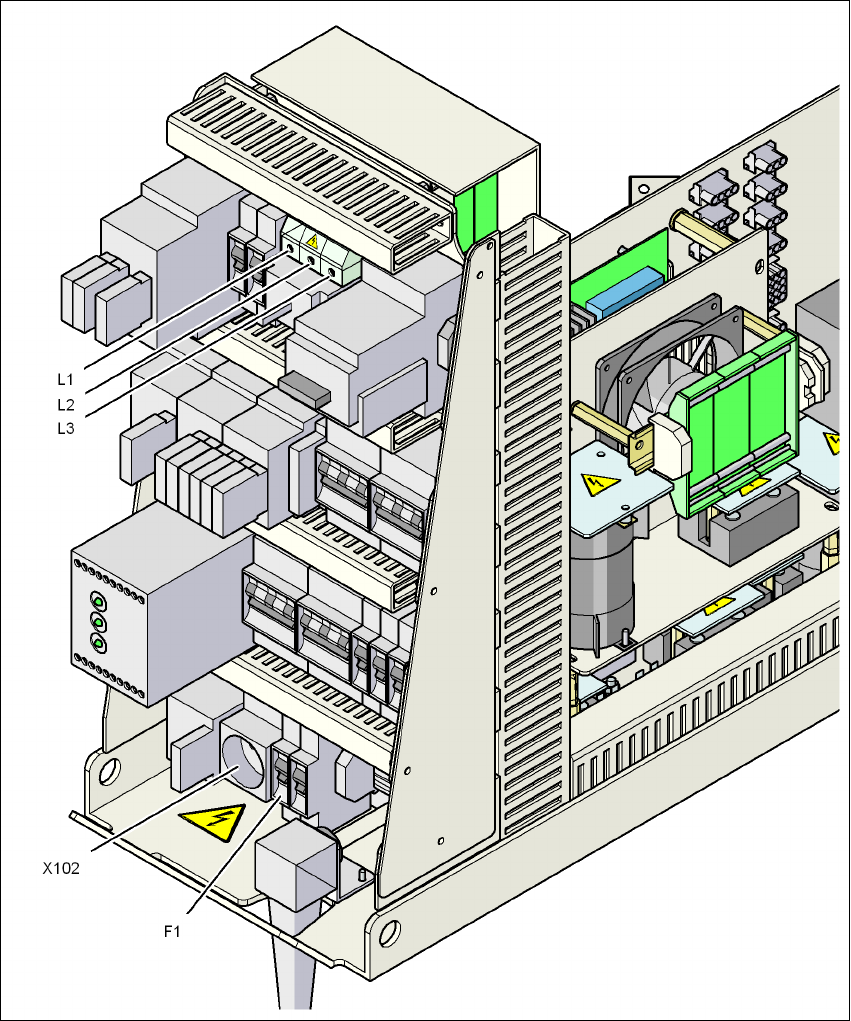

Pис. 2.9 - 2 Выдвижной блок электропитания, вид спереди
Q1 Главный выключатель
X102 Сервисная розетка
F1 Предохранитель для сервисной розетки
Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Энергетическое состояние автомата после выключения главного выключателя ПО-версия SR.70x.xx и выше Издание 01/2011
92
2

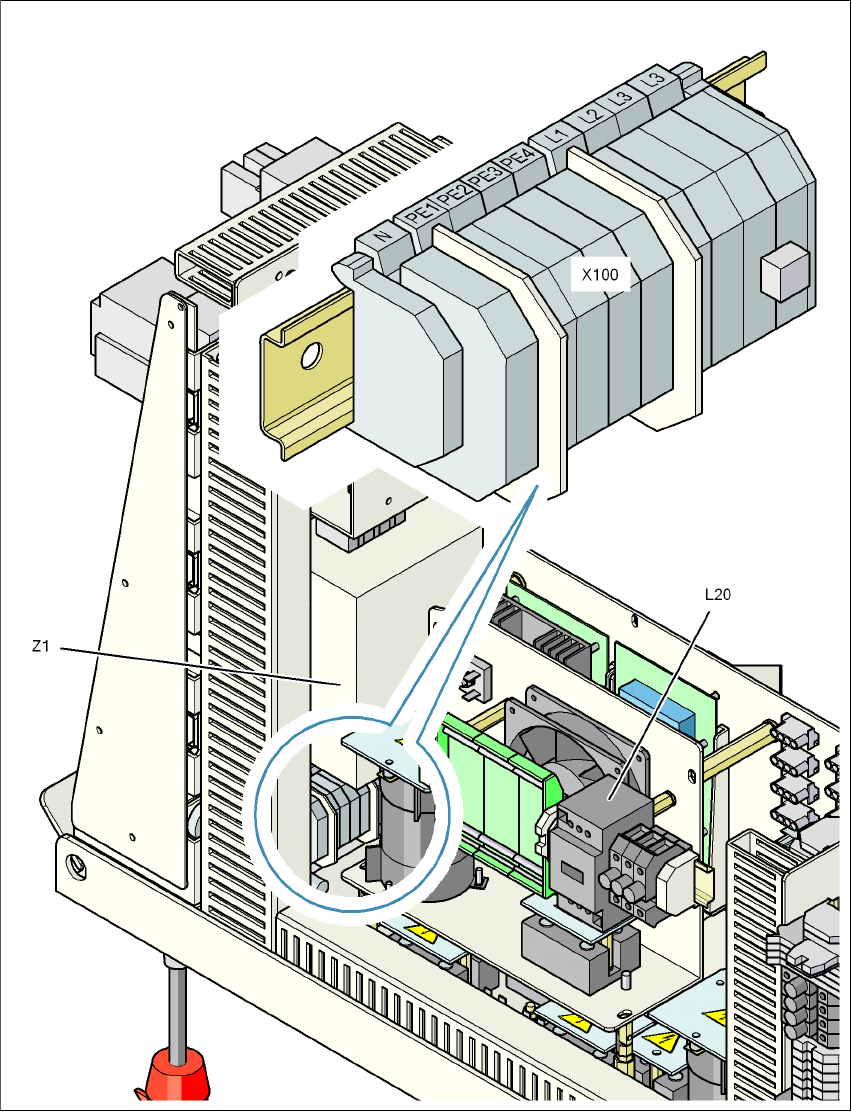

Pис. 2.9 - 3 Выдвижной блок электропитания, вид сзади
X100 Соединительные клеммы для сетевого питающего кабеля
L20 Разрядный дроссель с предохранителями F21, F22 и F23
Z1 Сетевой фильтр
