2.9.3 Пневматическое состояние автомата после отключения главного
выключателя
При выключении главного выключателя (поз. 1 на pис. 2.9 - 1, страница 89) или исчезнове-
нии сетевого напряжения питания автомата закрывается электрически управляемый глав-
ный клапан Y1 модуля пневмообеспечения (поз.1 на pис. 2.8 - 1
, страница 88). В течение 5
секунд давление падает до 0 MПa (0 бар).
2.10 Блокирование включения автомата и нанесе-
ние предупредительных наклеек
2.10.1 Цель и задача
Перед проведением любых работ по техобслуживанию и сервисному обслуживанию необ-
ходимо после отключения автомата блокировать его непредусмотренное включение и на-
нести соответствующие предупредительные наклейки. При строгом соблюдении
приведенных ниже указаний вероятность травматизма Ваших сотрудников исключается.
ССЫЛКА Указанная процедура содержит минимальные требования по блокированию
включения автомата и нанесению предупредительных наклеек на автомат при проведении
работ по техобслуживанию и сервисному обслуживанию. Дополнительные меры безопас-
ности, необходимые для завершения указанных работ, могут определяться правилами тех-
ники безопасности, инспектором по безопасности, комитетом по технике безопасности или
отделом производственной гигиены. 2
2.10.2 Описание
При полном отключении, регулировании или высвобождении энергии строго соблюдайте
приведенные ниже указания.
→ Оповестите всех занятых сотрудников.
→Отключите автомат и все дополнительные устройства. Соблюдайте обычный порядок
отключения:
– Нажмите кнопку останова.
– Отключите управляющий компьютер.
– Выключите автомат на главном выключателе.
→Отсоедините автомат от всех источников энергии:
– Отключите подачу сжатого воздуха.
– Отключите
электроснабжение.
→Блокируйте установку от непредусмотренного включения.
Руководство по эксплуатации SIPLACE серия X Производственная безопасность
ПО-версия SR.70x.xx и выше Издание 01/2011 Блокирование включения автомата и нанесение предупредительных наклеек
95
– Закройте все, что возможно, на замок, например, защитный автомат электродвига-
теля.
2
Pис. 2.10 - 1 Расположение защитного автомата электродвигателя
2
(1) Электропитание
(2) Защитный автомат электродвигателя
(T) Направление транспортировки печатных плат
Производственная безопасность Руководство по эксплуатации SIPLACE серия X
Блокирование включения автомата и нанесение предупредительных наклеек ПО-версия SR.70x.xx и выше Издание 01/2011
96
Pис. 2.10 - 2 Заблокировать защитный автомат электродвигателя
2
– В качестве альтернативы можно нанести предупредительные наклейки.
Если это возможно, блокируйте машину с помощью замка. Однако бывают ситуации,
когда должна высвобождаться энергия и замок использоваться не может. В этих случа-
ях на обесточенные машины необходимо нанести предупредительные наклейки для
оповещения сотрудников о том, что машина обесточена в целях сервисного обслужи-
вания. Наклейка должна быть надежно нанесена и хорошо видна со всех сторон. Уда-
лять предупредительную наклейку должен тот же сотрудник, который ее нанес. 2

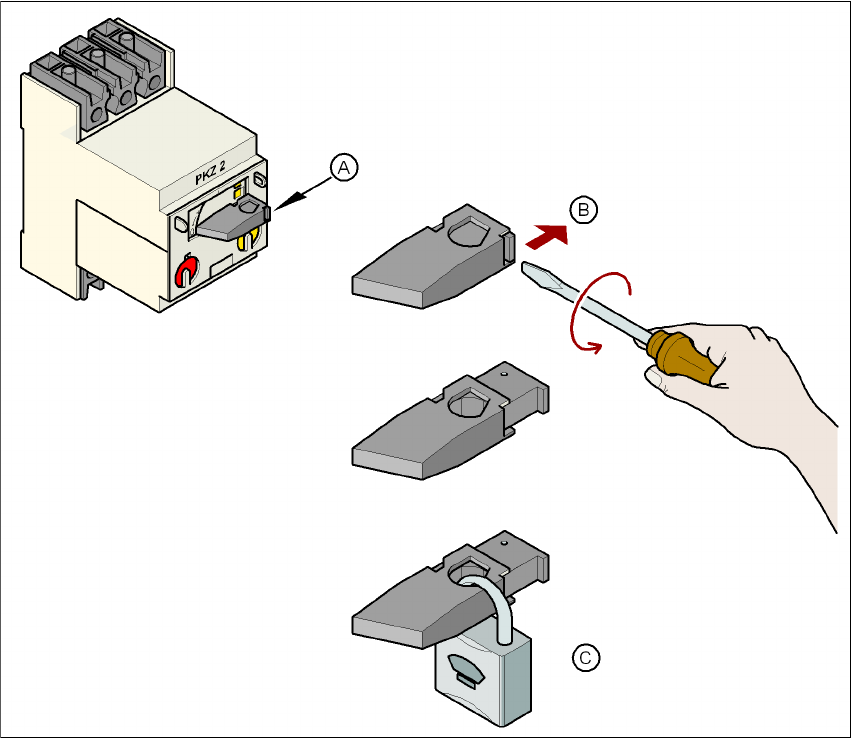

→ Высвобождение накопленной энергии
(A) Поверните рычаг рубильника против часовой стрелки.
(B) При помощи отвертки выдавите стопорную пластинку из рычага рубильника.
(C) Закройте рычаг рубильника на замок.
