QA表 机种 使用测 力 传 感器 取得负荷值，对测 力 传 感器 外围机器或参数等是否在正常动作进行确认。 规格测量值：应在正常值的±2g以内。 砝码 300g 500g ※ 如未能调整到±2g，则调整电压灵敏度，再进行调整使达到±2g。 判定测 力 传 感器 相关功能的优劣 1. 由于不能进行正确的负荷控制，引起贴片元件等损伤。 2. 判定吸嘴是否合格时，即使吸嘴是合格品也判定为不合格。 3. 不能进行负荷测量。 ＮＯ ① ② ③ …

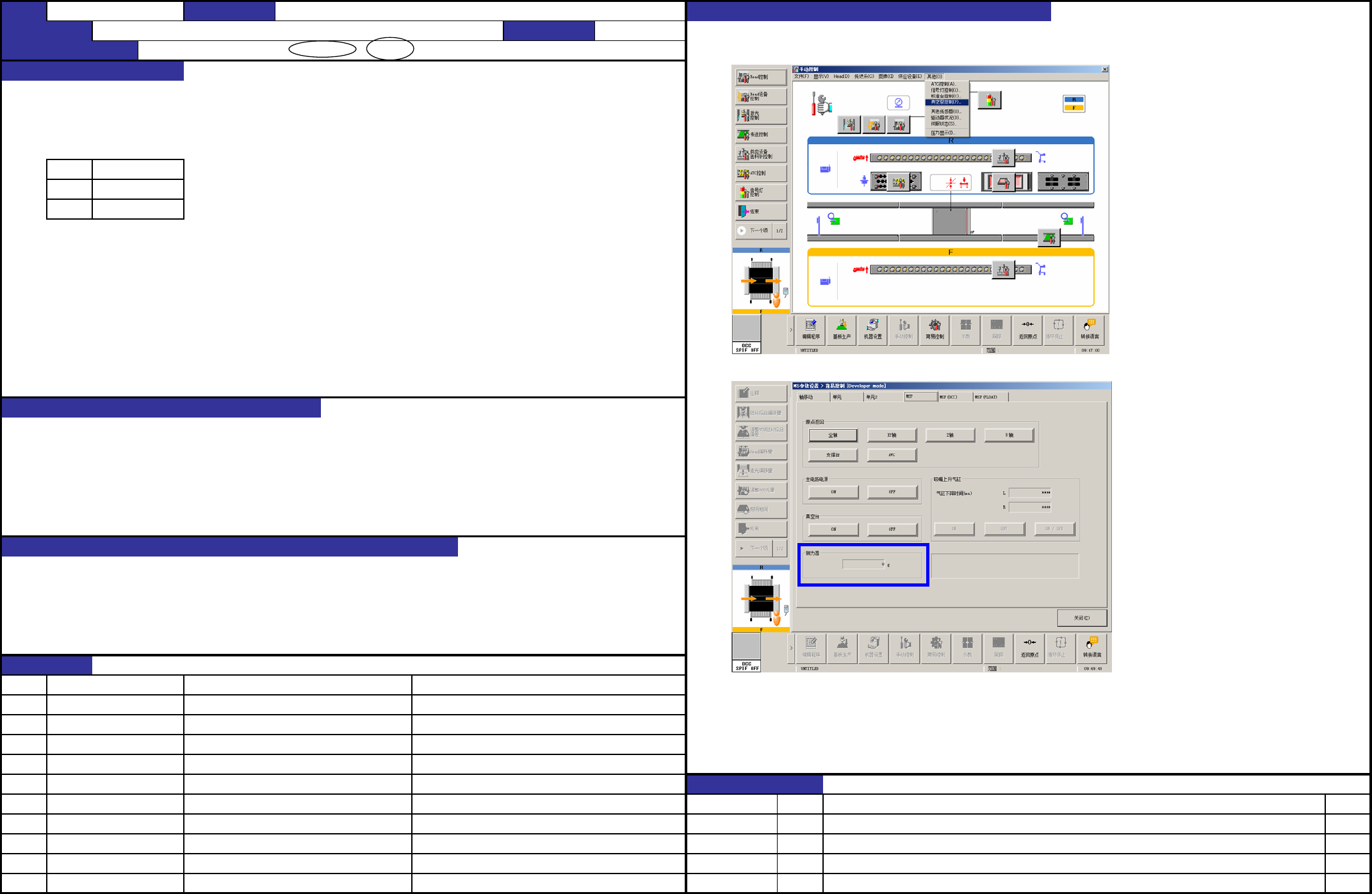

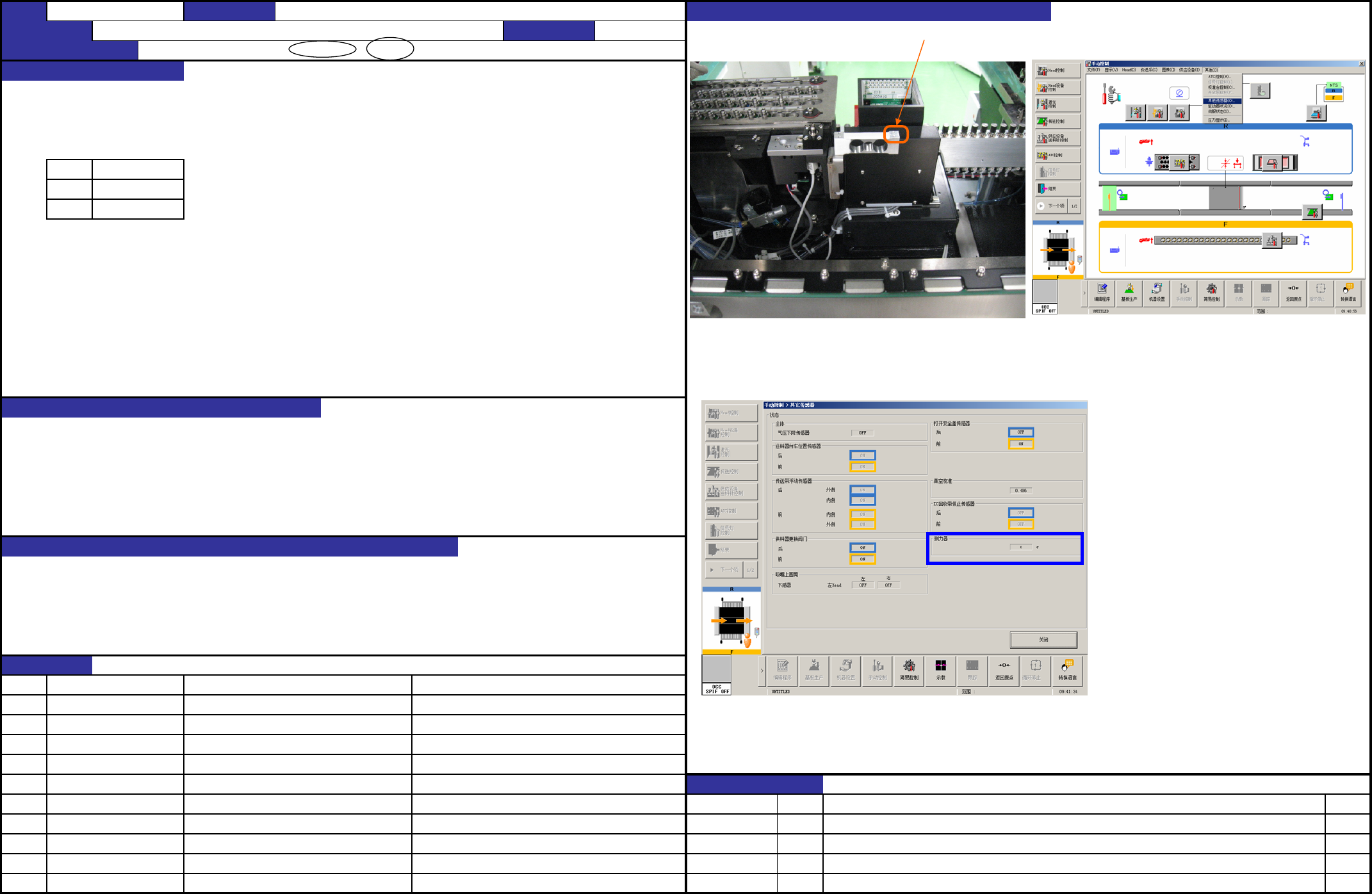

QA表
机种
1. 请选择“手动控制” → “其他” → “真空泵控制”，使真空泵OFF之后进行调整。
规格测量值：500ｇ砝码应在正常值的±2g以内。
砝码
无砝码
500g
2. 在MS参数中选择简易控制 “MSP选项卡”。
测力传感器的灵敏度调整
调整是为了保证正常动作
1. 由于不能进行正确的负荷控制，引起贴片元件等损伤。
2. 判定吸嘴是否合格时，即使吸嘴是合格品也判定为不合格。
3. 不能进行负荷测量。
ＮＯ
调整方法
①
① 请使传感器处于无负载状态，用零位调整旋钮将蓝线框内的数值调整到0ｇ。
②
② 请放置500g的砝码，用跨度调整旋钮将蓝线框内的数值调整到500ｇ。
③
③ 上述操作顺序①和②请进行2次以上。
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
499g～501g
内容
'13.07.24 新設
日期
40142189 LOAD CELL AMP
40142188 LOAD CELL
货号 品名 有关质量特性
0g
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
测量规格值
功能名称
调整测力传感器灵敏度
编制日期 2013/7/24
JM-20 装置名称
测力传感器装置
确认方法及调整方法（故障处理方法）
变更履历
【13】-5
QA表
机种
使用测力传感器取得负荷值，对测力传感器外围机器或参数等是否在正常动作进行确认。
规格测量值：应在正常值的±2g以内。
砝码
300g
500g
※ 如未能调整到±2g，则调整电压灵敏度，再进行调整使达到±2g。
判定测力传感器相关功能的优劣
1. 由于不能进行正确的负荷控制，引起贴片元件等损伤。
2. 判定吸嘴是否合格时，即使吸嘴是合格品也判定为不合格。
3. 不能进行负荷测量。
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
498g～502g
内容
'13.07.24 新設
日期
40142189 LOAD CELL AMP
40142188 LOAD CELL
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量特性(规格调整值)
测量规格值
298g～302g
功能作用（规格调整值的意义）
编制日期 2013/7/24
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
JM-20 装置名称
测力传感器装置
确认方法及调整方法（故障处理方法）
功能名称
测力传感器功能的确认
砝码配置在此。
1. 在手动控制中如上图所示选择其他传感器。
2. 在左图所示的其他传感器画面上，
认负荷已为0g。
3. 如左上图所示配置砝码。
4. 在左图上检查负荷，确认是否在规格值内。
※1.进行主机水平调整及确认外围环境无振动。
※2.确认是在不承受负荷的状态下为0g。
※3.砝码的配置部位要离前端3mm，左右方向
上要配置在中央。
5. 调整后请使真空泵ON。
【13】-6
QA表
机种
1 调整各DC电源的输出电压可变旋钮，使DC电源的输出电压达到规定的调整值。
进行DC电源输出电压的调整时使用电源装置的CN039（主机背面侧12极连接器）。
Ｎｏ．
1
2
图1 连接器排列（连接器正面视图）
Ｎｏ．
3
2 调整各DC电源的输出电压可变旋钮，使DC电源的输出电压达到规定的调整值。
进行DC电源输出电压的调整时使用电源装置的MONI（主机背面侧2极连接器）。
图2 连接器排列（连接器正面视图）
为保证电路全部正常动作的调整 注1. 调整电位器时､要注意避免电压值大于规格调整值。
注2. 除了有指示要调整的电源外，CN039-7、8插脚绝对不要与其他电源的GND共用（不要连接）｡
・电路误动作
・电路故障
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
新設
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40137036 POWER UNIT
JM-20 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 DC电源输出电压 作成日 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
电源记号
电源装置 ＰＯＷＥＲ ＭＯＮＩＴＯＲ的测定端子 (CN039) 测定电压值
PS 1 ４销（＋２４ＶＡ）和１０销（ＧＮＤ） ＋２４Ｖ±０．１Ｖ
PS 2 ５销（＋２４ＶＢ）和１１销（ＧＮＤ） ＋２４Ｖ±０．１Ｖ
PS 3 １销（＋２４Ｖ）和２销（ＧＮＤ） ＋２４Ｖ±０．１Ｖ
电源记号
电源装置 ＰＯＷＥＲ ＭＯＮＩＴＯＲ的测定端子 (MONI) 测定电压值
货号 品名 有关质量特性
'13.02.01
日期
变更履历
内容
40137045 POWER UNIT(EN)
1
12
7
6
1
2
【14】-1
