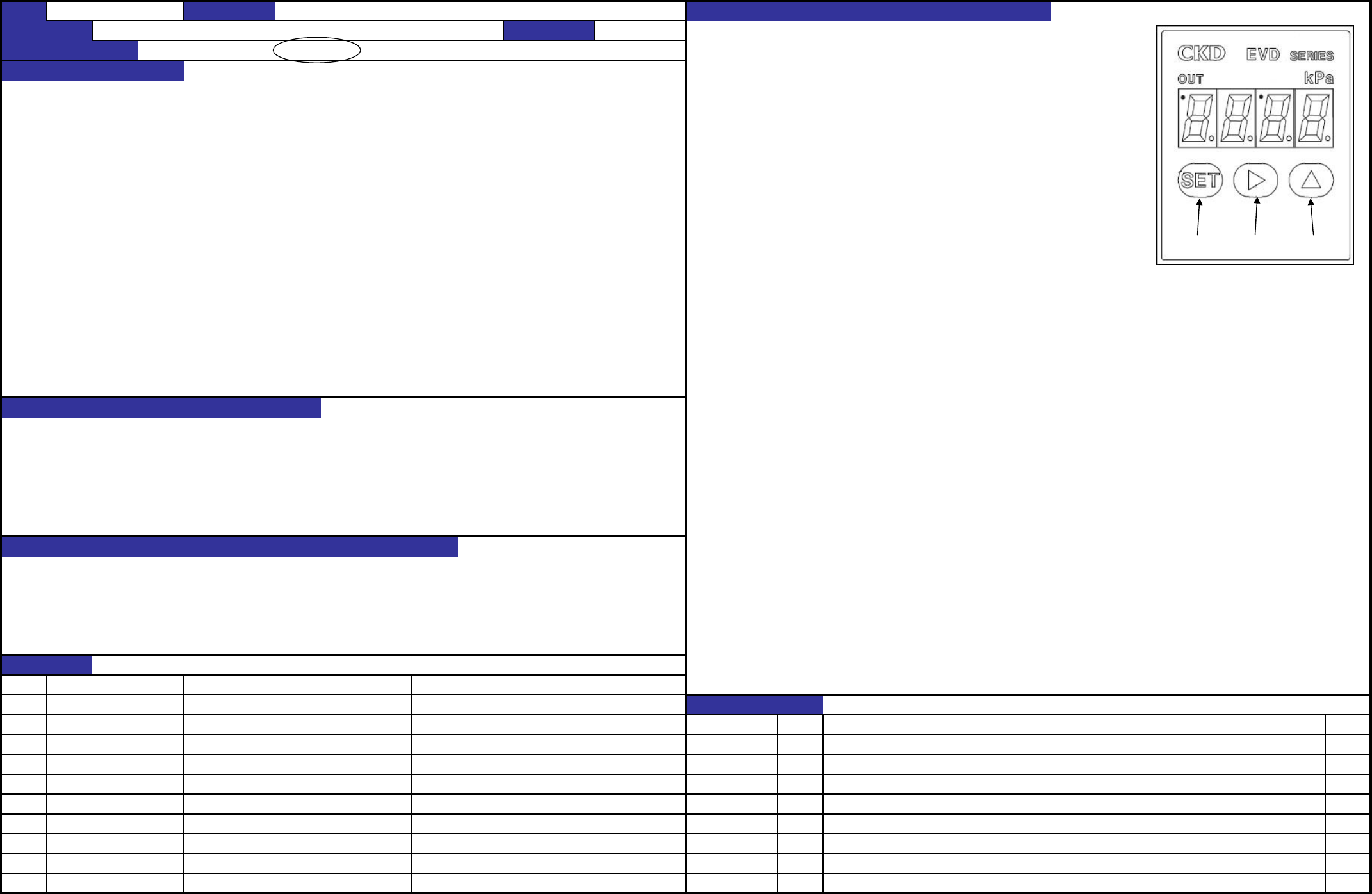

QA表
机种
·ADC输入电压:压力传感器输出电压×(1/2)±0.01V
·ADC基准电压:2.5±0.01V
各传感器与测试端子的关系如下。
L1 VAC L2 VAC L3 VAC L4 VAC L5 VAC L6 VAC 温度
VR6 VR7 VR1 VR2 VR3 VR4 VR9
TE1 TE2 TE3 TE4 TE5 TE6 TE29
TE11 TE12 TE7 TE8 TE9 TE10 TE13
·吸嘴的真空压力测量电路的系数调整,直接与真空压力的测量值有关。
·因真空压力值异常而产生吸附、贴装动作异常。
·贴片循环周期的降低。
NO
NO. 担当人
新設
日期
'13.02.01
 传感器
 调整用的VR
 外部输入测试端子
 ADC输入测试端子
变更履历
货号 品名 有关质量特性
内容
质量保证类别  功能安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用(规格调整值的意义)
预想故障(应规格调整值不良而发生的故障)
对象元件
40130384 HEAD MAIN PCB ASM
功能名称 Head真空电平调整 作成日 2013/2/1
JM-20 装置名称 电气 确认方法及调整方法(故障处理方法)
*如果用电路板单体进行调整,请另行准备DC24V电源,供给电源时要使CN10的1、2、3pin为“+”,
 4、5、6pin为“-”。
1. ADC基准电压的调整(VR8的调整)
 ① 请一面用电压表观测TE17的电压,一面转动VR8,调整到2.5V±0.01V
2. ADC输入电压的调整(VR1、VR2、VR3、VR4、VR6、VR7、VR9的调整)
 *用电路板单体进行调整时
 ① 对要进行调整的传感器外部输入测试端子,外加2.5V±0.005V 的基准电压源。
 ② 一面用电压表观测ADC输入测试端子,一面转动调整用VR,调整到电压值为1.25V±0.01V
 *进行实机确认/调整时
 ① 如果是压力传感器,要进行调整的轴上安装503吸嘴,令真空为ON。
 ② 用电压表测定外部输入测试端子的电压Vsens并记录。
 ③ 一面用电压表观测ADC输入测试端子的电压,一面转动调整用VR,调整到电压值为(Vsens/2)±0.01V
注1: 用电路板单体进行调整时,DC24V电源电压应为24V±0.1V。实机调整时应在确认/调整DC电压后。
注2: 用电路板单体进行调整时,基准电压源的外加应在DC24V电源ON之后或者与之同时。
注3: 测定以及基准电压源的GND应使用测试端子TE14。
注4: 调整完成的旋钮应涂铁赭土。
【14】-7
QA表
机种
1. 电路板接通电源,根据左面的规格表分别进行变阻器的调整。
No VR TE+ TE-
1 VR12 TE16 TE14
2 VR10 TE15 TE14
3 VR11 TE18 TE14
1. 该调整是为了正确设置电空变换器的压力。
2. 该调整是为了正确测定温度。
3. 该调整是为了正确进行残量检测、位能差修正。
NO
NO. 担当人
内容
'13.02.01 新設
日期
40130384 HEAD MAIN PCB ASM
变更履历
货号 品名 有关质量特性
对象元件
质量保证类别  功能安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用(规格调整值的意义)
2.000±0.02V
4.000±0.02V
4.000±0.02V
功能名称 电空变换器的电压调整 编制日期 2013/2/1
JM-20 装置名称 电气 确认方法及调整方法(故障处理方法)
预想故障(应规格调整值不良而发生的故障)
调整值
【14】-8
QA表
机种
输入信号种类的设置值: F1A1
键锁的设置
1. 该设置是为了设置为适当的输入信号
2. 键锁的设置
NO
NO. 担当人
内容
'13.02.01 新設
日期
40136999 REGULATOR
变更履历
货号 品名 有关质量特性
对象元件
预想故障(应规格调整值不良而发生的故障)
质量保证类别  功能安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用(规格调整值的意义)
功能名称 电空变换器的设置 编制日期 2013/2/1
JM-20 装置名称 电气 确认方法及调整方法(故障处理方法)
1. SET按钮和→按钮同时按2秒钟以上,解除键锁。
2. 按↑按钮,对确认输入信号的F1设置进行确认。
※出厂发货时已经是F1A1的设置,故而进行确认
3. 如不是F1A1设置时,按SET按钮2秒钟以上使成为设置状态,
按↑按钮设置为F1A1,然后按SET按钮2秒钟以上使设置确定。
4. 完成输入信号的设置后,同时按SET按钮和↑按钮2秒钟以上,进行键锁。
↑按钮SET按钮 →按钮
【14】-9
