QA表 机种 １．将传感器的动作切换开关对准L。 ２．把传感器灵敏度旋钮对准 『min』 的位置。 可以检测黑色消光（无保护层）蚀刻基板(40135017)和 ３．把黑色消光(无光泽)轧花基板装到传感器的传送轨道。 Ｆ面绿保护层Ｒ面，无保护层的蚀刻基板。 ４．将传感器敏感玻璃环氧树脂基础度的旋钮慢慢地从『min』向右旋转，指示灯亮为止停住， 然后在此位置将调整槽的槽宽度一部分旋转到max侧。 １．可以检测各种各样的基板，为了不检测安全护…

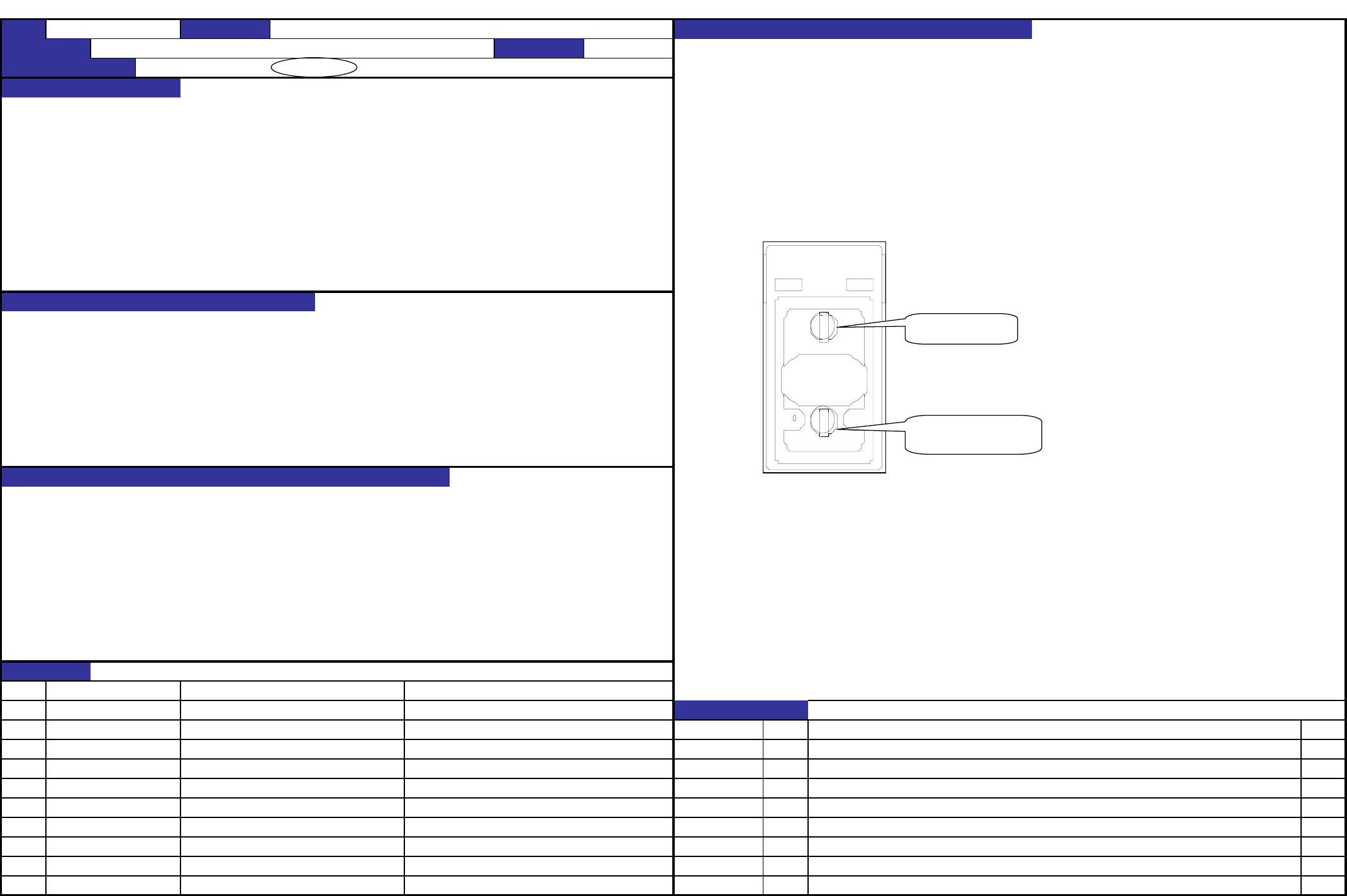

QA表
机种
基准电压：９．０００Ｖ±０．００５Ｖ
・ 与VCS灯的亮度有直接关系，对识别和贴装精度有很大的影响。
・ 图象识别错误的发生
・ 贴装精度的恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
40107163 LIGHT CTRL PCB ASM ＤＣ电源输出电压的调整
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 LIGHT CTRL PCB ASM基准电压调整 作成日 2013/2/1
JM-20 装置名称 电气 确认方法及调整方法（故障处理方法）
内容
'13.02.01 新設
日期
1. 调整基准电压前，确认ＤＣ电源输出电压已经调整好。
2. 用数字式电压表测定测试端子TE2（+9V）的电压。
ＧＮＤ端子使用TE3（AGND）。
3. 调整变阻器VR13，使得上述测定值达到规格调整值。
【14】-17
QA表
机种
１．将传感器的动作切换开关对准L。
２．把传感器灵敏度旋钮对准 『min』 的位置。
可以检测黑色消光（无保护层）蚀刻基板(40135017)和 ３．把黑色消光(无光泽)轧花基板装到传感器的传送轨道。
Ｆ面绿保护层Ｒ面，无保护层的蚀刻基板。 ４．将传感器敏感玻璃环氧树脂基础度的旋钮慢慢地从『min』向右旋转，指示灯亮为止停住，
然后在此位置将调整槽的槽宽度一部分旋转到max侧。
１．可以检测各种各样的基板，为了不检测安全护罩等基板以外的东西而调整。
１．基板传送蚀发生基板检测异常
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 基板检测传感器灵敏度 作成日 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40136534 ＬＥＦＴ传感器组件
变更履历
货号 品名 有关质量特性
内容
'13.02.01
40136544 ＲＩＧＨＴ传感器组件
日期
新設
min max
DL
将动作切换开关对准Ｌ
调整灵敏度旋钮
【14】-18
修订履历
改版 日期 修订页 修订内容 备注
00 2013.06 初版
