QA表 机种 确认方法 1. 在座架上放治具，再在上面放直角 尺 。 2. 将千分表装在Head 板 上。 3. 把直角尺的短边对准Ｙ轴。 ＸＹ的直角 ： ０．０２ｍｍ／５００ｍｍ 此时，Ｙ轴的走向与直角尺的平行度为 0.002mm/300mm以下。 4. 请确认Ｘ轴的直角度为 0.020mm／500mm。 调整方法 1. 依照上述工序设置直角 尺 。 进行调整时，固定在LM 滑块上的X框架头L、R之 定位螺丝须是未紧固状态。 2. 调…

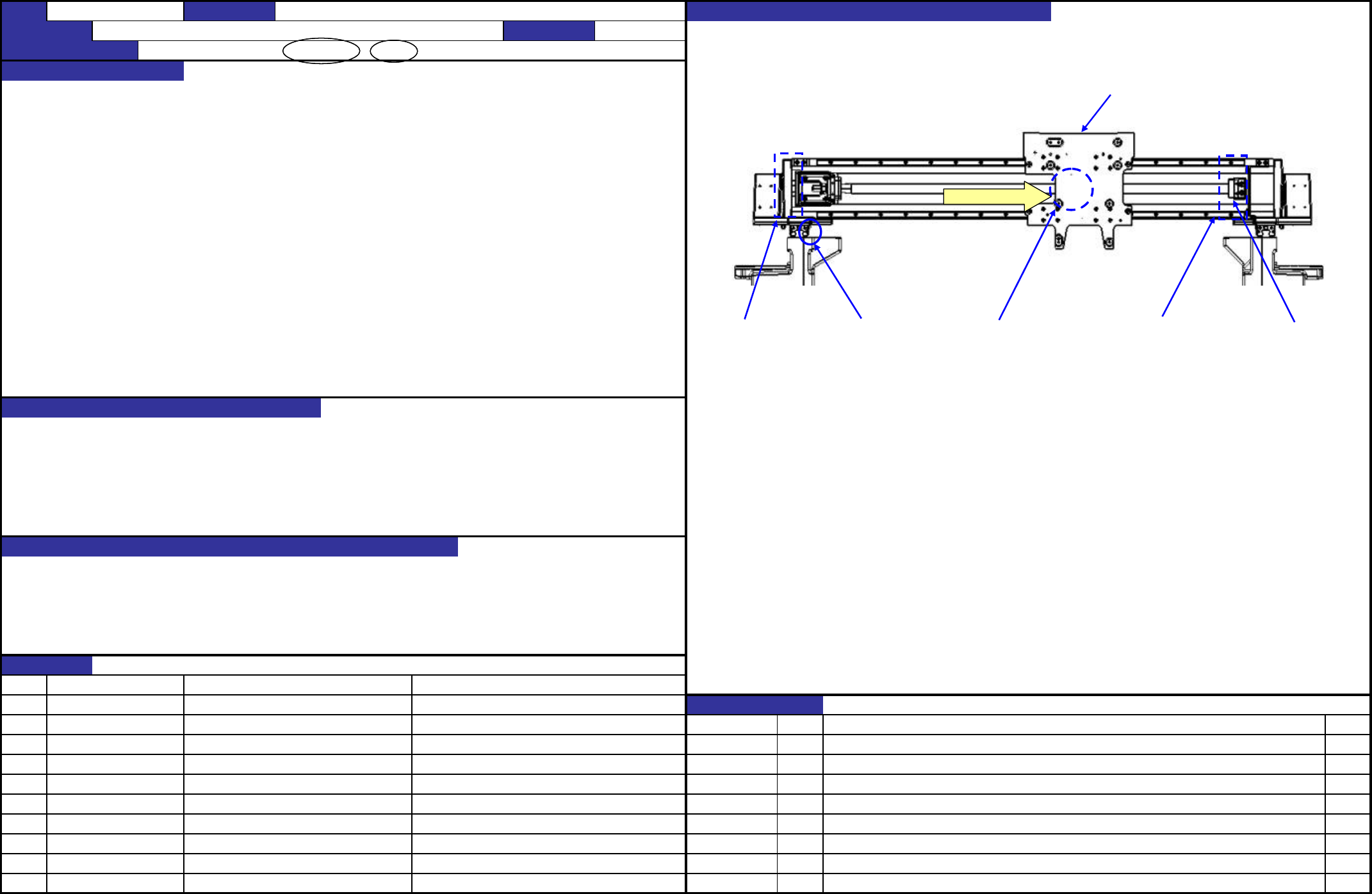

QA表
机种
确认方法
1．确认从石定盤(治具底面)至X_LM导块上面切削部分的高度是否已是208±0.05mm。
在装配治具上，从框架头安装面至X_LM导块上面之切削面的高度为163mm
调整方法
1．将高度规对齐JIG_MASTER的上面切削部分，取208±0.05mm的值。
贴装精度的直角偏斜
＊基准位置在反侧也相同
１．贴装精度的直角偏斜
２．从LM导轨发出异音及LM导轨损坏
３．贴装精度恶化，吸附率降低
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
2．在 X轴框架两端之下使用千斤顶，将千斤顶的高度调整到基准与
X_LM导块上面切削部分的距离为163mm，于轴的两端在基准与
导块之距离达163mm之处正式旋紧螺丝。
功能作用（规格调整值的意义）
功能名称
X轴框架的高度调整
编制日期 2013/2/1
JM-20 装置名称
XY装置
确认方法及调整方法（故障处理方法）
调整高度用的千斤顶
163mm
基准
前侧
后侧
LM导块上面切削部分
石定盤
JIG_MASTER
【2】-5
QA表
机种
确认方法
1. 在座架上放治具，再在上面放直角尺。
2. 将千分表装在Head板上。
3. 把直角尺的短边对准Ｙ轴。
ＸＹ的直角 ： ０．０２ｍｍ／５００ｍｍ 此时，Ｙ轴的走向与直角尺的平行度为0.002mm/300mm以下。
4. 请确认Ｘ轴的直角度为0.020mm／500mm。
调整方法
1. 依照上述工序设置直角尺。
进行调整时，固定在LM滑块上的X框架头L、R之
定位螺丝须是未紧固状态。
2. 调整到Ｘ轴的直角度为0.02mm／500mm。
贴装精度的直角偏斜
１．贴装精度的直角偏斜
２．从LM导轨发出异音及LM导轨损坏
３．贴装精度恶化，吸附率降低
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
XY的直角
编制日期 2013/2/1
JM-20 装置名称
XY装置
确认方法及调整方法（故障处理方法）
直角尺
治具
Y
X
【2】-6
QA表
机种
确认方法
1. 使推拉测力计接触Head板的下图位置，移动Head板并测量滑动負荷，确认已为左面所示的值。
• 滚珠螺杆轴的倾斜：相对于基准在±10μm以下
• Head板的移动负荷：应该是C<(A+B+10)[Ｎ] (作为参考值，确认X轴的滑动負荷为50[N]以下)
A：不连接滚珠螺杆螺母状态下的X轴的移动负荷
B：滚珠螺杆螺母单体的移动负荷
C：将滚珠螺杆螺母用螺丝固定在贴装头板上时的移动载荷
（滚珠螺杆螺母连接前后之移动负荷的差应在10N以下）
（适用于全行程，两端部应无显著的负荷变动）
调整方法
1. 将贴装头板安装到X滚珠螺杆螺母之前，测量X轴(X滚珠螺杆螺母单体)的滑动負荷。
2. 使Head板位于基准侧，在此状态下固定X滚珠螺杆螺母。
与滚珠螺杆所受的負荷有关，严重影响滚珠螺杆的寿命。 此时，将螺丝临时紧固，重复移动一下Head板，使螺母位置与轴位置磨合。
1. X轴方向移动时的异音
2. X滚珠螺杆损坏及寿命降低
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
40098047 X_BALL_SCREW_XL
变更履历
货号 品名 有关质量特性
对象元件
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
X轴滚珠螺杆定心
编制日期 2013/2/1
JM-20 装置名称
XY装置
确认方法及调整方法（故障处理方法）
3．使贴装头板从X_STOPPER离开8mm，在此位置上把推拉测力计接触贴装头板的滑动負荷测量位置，
移动贴装头板并测量滑动負荷，确认已为左面所示的值。
预想故障（应规格调整值不良而发生的故障）
基准侧
支架侧
X滚珠螺杆螺母
X滚珠螺杆支架
X_STOPPER
Head板
滑动負荷测量位置
【2】-7
